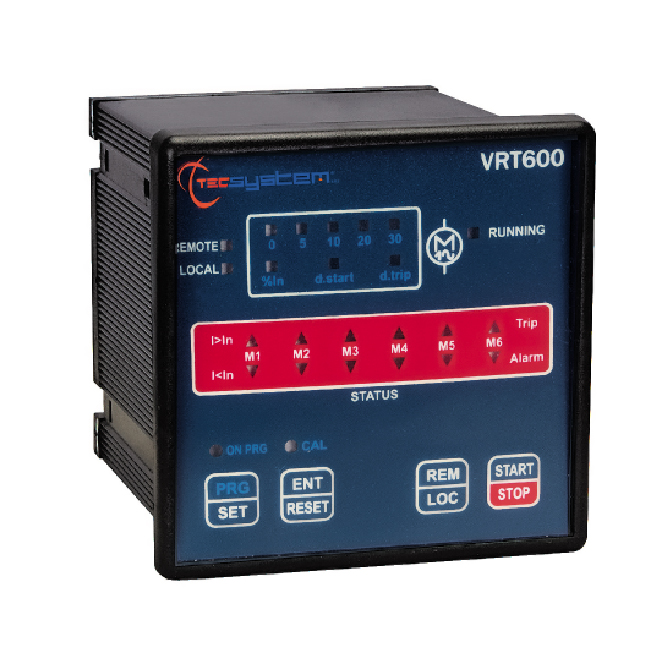

TECSYSTEM VRT6001CN0201

Descrizione del Prodotto

Il VRT600 è un’unità di controllo avanzata progettata per la gestione e la protezione di motori elettrici, in particolare quelli utilizzati nei sistemi di ventilazione. Questo dispositivo è in grado di diagnosticare eventuali malfunzionamenti dei motori analizzando le variazioni della corrente assorbita. La protezione e l’azionamento dei sistemi di ventilazione per trasformatori in resina sono integrati in un unico dispositivo.

Specifiche Tecniche

Alimentazione: 85-250 Vca, 50/60 Hz

Ingressi:

– 2 ingressi linea FAN 230 Vca ±10%, 15 A max., 50-60 Hz

– 1 contatto di abilitazione gestione remota (ENABLE)

– Collegamenti su morsettiere estraibili (esclusa linea FAN)

Uscite:

– 1 relè allarme e guasto (ALARM/FAULT)

– Relè di uscita con contatti da 5 A – 250 Vca cosφ=1

– Uscite: M1-M2-M3-M4-M5-M6: 230 Vca ±10%, 6×5 A max., 50-60 Hz

Test e Prestazioni:

– Costruzione in accordo alle normative CEI-EN61000-4-4

– Rigidità dielettrica: 1500 Vca per 1 minuto: alimentazione-relè fault, alimentazione-remote

– Temperatura di lavoro: da -20°C a +60°C

– Umidità ammessa: 90% senza condensa

– Contenitore in NORYL UL 94V0 autoestinguente

– Opzione: tropicalizzazione

– Frontale in policarbonato IP65

Visualizzazione e Gestione Dati:

– LED allarme: undercurrent, overcurrent

– LED running, remote, local

– LED prg, prg setting, cal.

– AUTO-TUNING iniziale di impostazione funzionamento motori

– Tasto frontale per lo START/STOP manuale dei motori

– Tasto frontale per il reset degli allarmi

– Accesso alla programmazione tramite tasto frontale

Dimensioni:

– 100 x 100 mm DIN 43700 prof. 131 mm (compreso morsettiera)

– Foro pannello 92 x 92 mm

Opzioni:

– Versione VRT600-U 12 Vca-cc

Funzionalità Principali

– Diagnosi dei malfunzionamenti dei motori attraverso l’analisi delle variazioni di corrente assorbita

– Protezione e azionamento integrati per sistemi di ventilazione di trasformatori in resina

– Controllo remoto dei ventilatori tramite ingresso da contatto pulito o controllo locale tramite tasto frontale

– Indicazione visiva delle anomalie tramite LED e segnalazione tramite relè di FAULT

Applicazioni

Il VRT600 è ideale per l’utilizzo in sistemi di ventilazione forzata per trasformatori in resina e a secco, garantendo un controllo efficace e una protezione affidabile dei motori elettrici coinvolti.

Note

Per ulteriori dettagli e informazioni specifiche, si consiglia di consultare il manuale di istruzioni fornito dal produttore o di visitare il sito ufficiale di TECSYSTEM.
