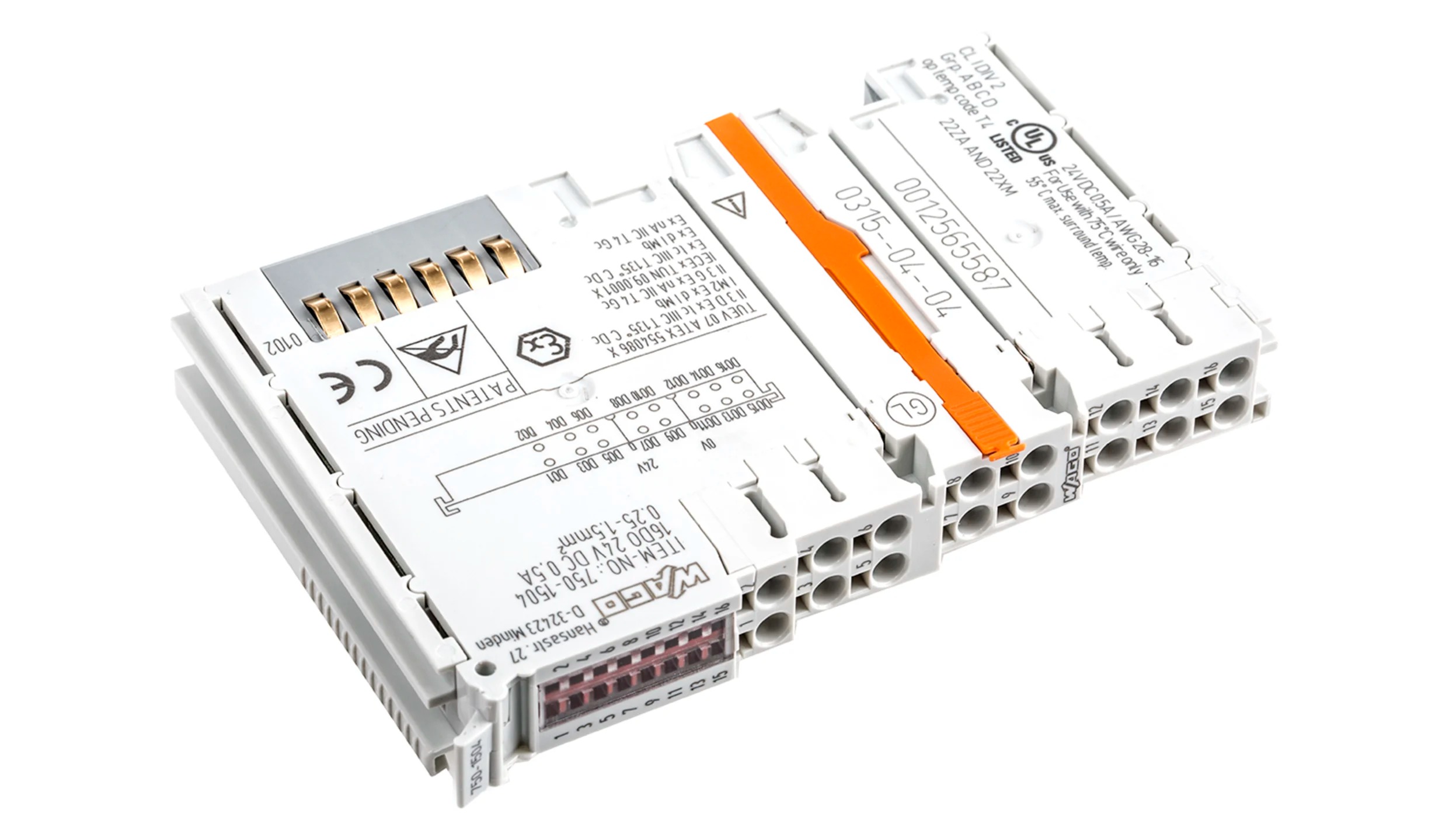

WAGO 7501504

Ecco la scheda tecnica del prodotto WAGO 750-1504:

Descrizione del Prodotto

Il modulo WAGO 750-1504 è un’uscita digitale a 16 canali progettata per applicazioni industriali. Fornisce un’interfaccia affidabile per il controllo di attuatori digitali con una tensione di 24 VDC e una corrente di uscita di 0,5 A per canale.

Dati Tecnici

– Numero di uscite digitali: 16
– Tipo di segnale: Digitale
– Tensione di segnale: 24 VDC
– Corrente di uscita per canale: 0,5 A
– Caratteristica di uscita: Commutazione lato alto
– Frequenza di commutazione massima: 1 kHz
– Tipo di carico: Resistivo, induttivo, carico lampada
– Protezione da cortocircuito: Sì
– Larghezza dati di uscita (interna) massima: 16 bit
– Tensione di alimentazione (sistema): 5 VDC tramite contatti dati
– Consumo di corrente (alimentazione sistema 5 V): 40 mA
– Tensione di alimentazione (campo): 24 VDC (-25% … +30%) tramite contatti di alimentazione jumper
– Consumo di corrente, alimentazione campo (modulo senza carico esterno): 29 mA
– Isolamento: 500 V sistema/campo
– Indicatori: LED (1-16) verde: Stato DO 1 … DO 16
– Numero di contatti di alimentazione jumper in ingresso: 2
– Numero di contatti di alimentazione jumper in uscita: 2
– Capacità di trasporto corrente (contatti di alimentazione jumper): 10 A

Dati Fisici

– Larghezza: 12 mm
– Altezza: 100 mm
– Profondità: 69 mm
– Profondità dal bordo superiore della guida DIN: 61,8 mm

Dati di Connessione

– Tecnologia di connessione: 16 x Push-in CAGE CLAMP®
– Tipo di connessione: Ingressi/uscite
– Conduttore solido: 0,08 … 1,5 mm² / 28 … 16 AWG
– Conduttore flessibile: 0,25 … 1,5 mm² / 22 … 16 AWG
– Lunghezza di spelatura: 8 … 9 mm

Dati Ambientali

– Temperatura ambiente (funzionamento): 0 … +55 °C
– Temperatura ambiente (stoccaggio): -25 … +85 °C
– Umidità relativa (senza condensa): 95%
– Altitudine operativa: 0 … 2000 m
– Grado di protezione: IP20
– Resistenza agli urti: 15g secondo IEC 60068-2-27
– Resistenza alle vibrazioni: 4g secondo IEC 60068-2-6

Dati Materiali

– Colore: Grigio chiaro
– Materiale dell’alloggiamento: Policarbonato; poliammide 6.6
– Carico di incendio: 1,058 MJ
– Peso: 50 g

Certificazioni e Conformità

– Marcatura di conformità: CE
– EMC emissione di interferenze: Secondo EN 61000-6-3, applicazioni marine
– EMC immunità alle interferenze: Secondo EN 61000-6-2, applicazioni marine
– Esposizione a inquinanti: Secondo IEC 60068-2-42 e IEC 60068-2-43
– Grado di inquinamento: 2 secondo IEC 61131-2

Per ulteriori dettagli, è possibile consultare la pagina ufficiale del prodotto sul sito WAGO.
