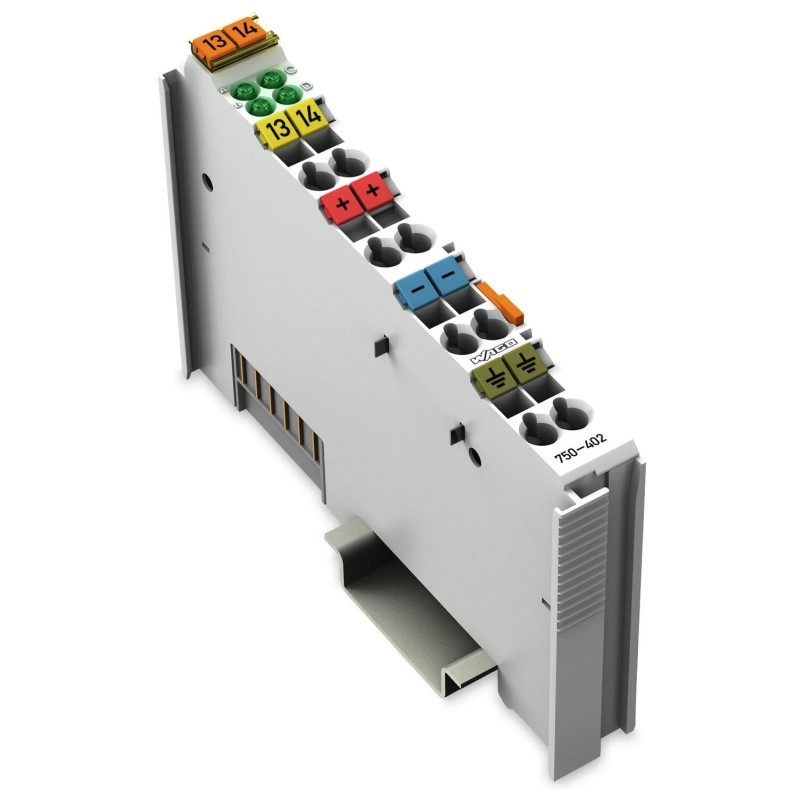

WAGO 750402

Descrizione del Prodotto

Il modulo WAGO 750-402 è un ingresso digitale a 4 canali progettato per ricevere segnali di controllo da dispositivi sul campo, come sensori. Ogni modulo è dotato di un filtro per la soppressione dei disturbi e garantisce la separazione galvanica tra campo e sistema.

Specifiche Tecniche

– Numero di ingressi digitali: 4
– Tipo di segnale: Digitale
– Tensione del segnale: 24 V DC
– Gamma di tensione per segnale “0”: da -3 V a +5 V DC
– Gamma di tensione per segnale “1”: da 15 V a 30 V DC
– Corrente di ingresso per canale (tipica): 4,5 mA
– Filtro di ingresso (digitale): 3 ms
– Isolamento: 500 V tra sistema e campo
– Tensione di alimentazione del sistema: 5 V DC (tramite contatti dati)
– Consumo di corrente (alimentazione sistema 5 V): 7,5 mA
– Tensione di alimentazione del campo: 24 V DC (-25% … +30%) tramite contatti di alimentazione jumper
– Capacità di trasporto corrente (contatti di alimentazione jumper): 10 A
– Indicatori: LED verdi (A-D) per lo stato degli ingressi digitali 1-4

Dati Fisici

– Larghezza: 12 mm
– Altezza: 100 mm
– Profondità: 69,8 mm
– Profondità dal bordo superiore della guida DIN: 62,6 mm
– Materiale dell’alloggiamento: Policarbonato; poliammide 6.6
– Colore: Grigio chiaro
– Carico di incendio: 1,233 MJ
– Peso: 47,3 g

Dati Ambientali

– Temperatura ambiente di funzionamento: da 0°C a +55°C
– Temperatura ambiente di stoccaggio: da -25°C a +85°C
– Umidità relativa senza condensa: 95%
– Altitudine operativa: da 0 a 2000 m

Connessioni

– Tecnologia di connessione per ingressi/uscite: 8 x CAGE CLAMP®
– Conduttore solido: da 0,08 mm² a 2,5 mm² / AWG 28 … 14
– Conduttore flessibile: da 0,08 mm² a 2,5 mm² / AWG 28 … 14
– Lunghezza di spelatura: da 8 mm a 9 mm

Certificazioni e Conformità

– Marcatura di conformità: CE
– Grado di protezione: IP20
– Conformità EMC (Emissione di interferenze): Secondo EN 61000-6-4, applicazioni marine
– Conformità EMC (Immunità alle interferenze): Secondo EN 61000-6-2, applicazioni marine
– Resistenza agli urti: 15g secondo IEC 60068-2-27
– Resistenza alle vibrazioni: 4g secondo IEC 60068-2-6

Informazioni Aggiuntive

– Codice GTIN: 4045454392598
– Paese di origine: Germania

Per ulteriori dettagli, è possibile consultare la scheda tecnica completa disponibile sul sito ufficiale di WAGO.
