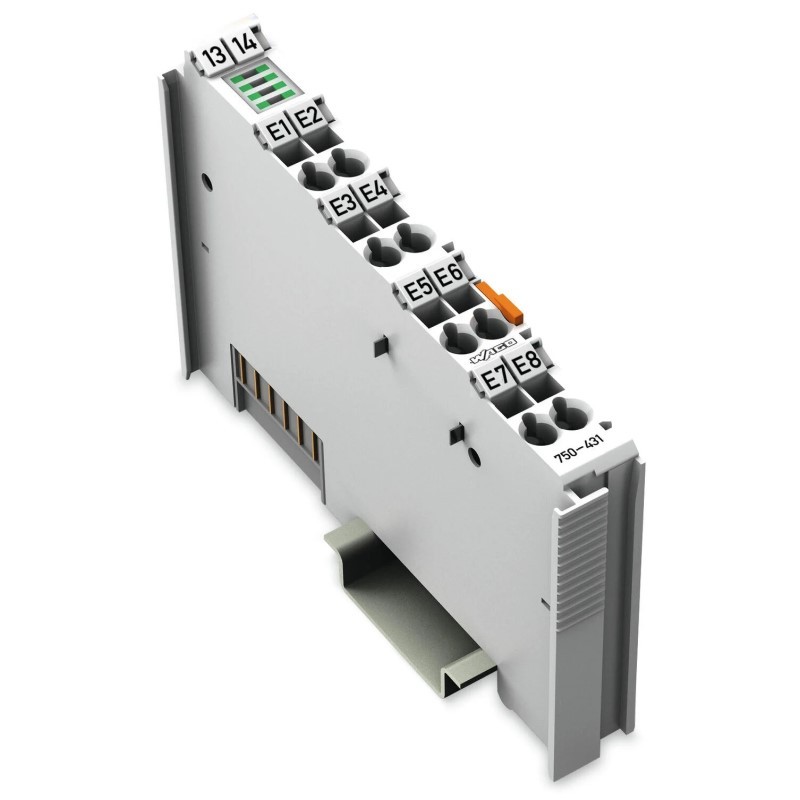

WAGO 750431

Ecco la scheda tecnica del modulo di ingresso digitale WAGO 750-431:

Descrizione del Prodotto

Il modulo WAGO 750-431 è un modulo di ingresso digitale a 8 canali progettato per l’acquisizione di segnali digitali a 24 VDC. È ideale per applicazioni industriali che richiedono un’interfaccia affidabile tra dispositivi di campo e sistemi di controllo.

Caratteristiche Principali

– 8 ingressi digitali a 24 VDC
– Tempo di filtraggio: 0,2 ms
– Corrente di ingresso per canale: 2,8 mA
– Isolamento: 500 V tra sistema e campo
– Connessioni tramite tecnologia CAGE CLAMP®
– Montaggio su guida DIN-35
– Larghezza: 12 mm
– Protezione: IP20
– Temperatura operativa: da 0°C a +55°C

Specifiche Tecniche

– Tensione di alimentazione del sistema: 5 VDC (fornita tramite contatti dati)
– Tensione di alimentazione del campo: 24 VDC (-25% +30%) tramite contatti di alimentazione
– Consumo di corrente del sistema: 17 mA
– Tipo di segnale: tensione
– Gamma di tensione per segnale “0”: da -3 VDC a +5 VDC
– Gamma di tensione per segnale “1”: da 15 VDC a 30 VDC
– Tipo di connessione: 8 x CAGE CLAMP®
– Sezione del conduttore: da 0,08 mm² a 2,5 mm² (28–14 AWG)
– Lunghezza di spelatura: da 8 mm a 9 mm

Indicatori LED

– LED verde (A-D): Stato DI 1, DI 3, DI 5, DI 7
– LED verde (E-H): Stato DI 2, DI 4, DI 6, DI 8

Dimensioni e Peso

– Larghezza: 12 mm
– Altezza: 100 mm
– Profondità: 67,8 mm
– Peso: 47,764 g

Conformità e Certificazioni

– Marcatura CE
– Conformità RoHS
– Grado di protezione: IP20
– Resistenza alle vibrazioni: 4g secondo IEC 60068-2-6
– Resistenza agli urti: 15g secondo IEC 60068-2-27

Applicazioni Tipiche

Il modulo WAGO 750-431 è utilizzato in vari settori industriali per l’acquisizione di segnali digitali, come nel controllo di macchinari, sistemi di automazione e monitoraggio di processi.

Per ulteriori dettagli, è possibile consultare il datasheet tecnico fornito dal produttore.
