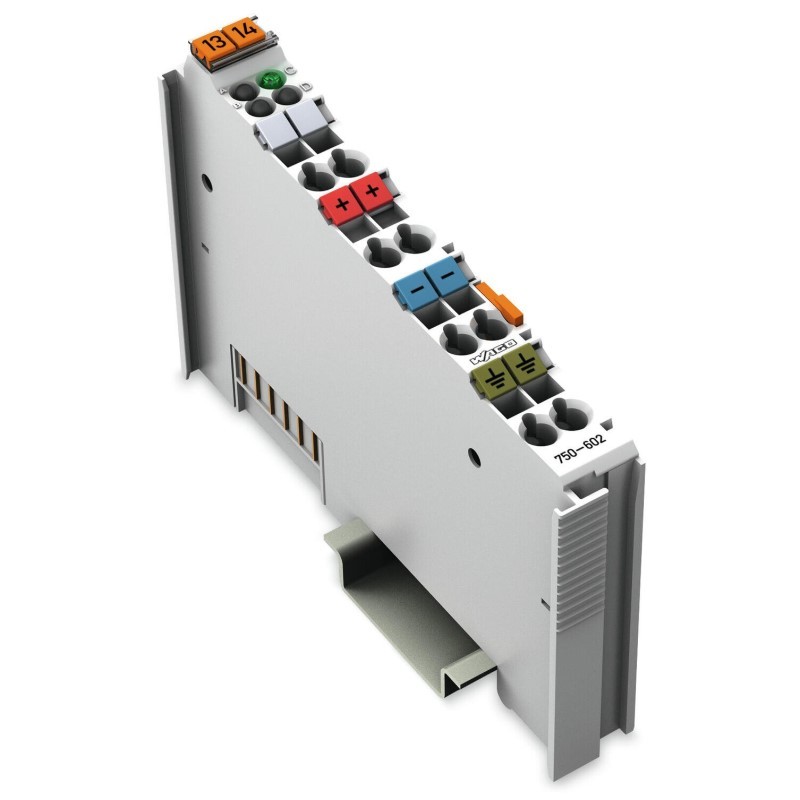

WAGO 750602

Descrizione del Prodotto

Il WAGO 750-602 è un modulo di alimentazione passivo progettato per fornire alimentazione al lato campo attraverso i contatti jumper di potenza. Questo modulo è ideale per l’uso in sistemi di automazione industriale, consentendo la distribuzione efficiente dell’alimentazione ai moduli I/O all’interno di un nodo fieldbus.

Caratteristiche Principali

– **Tensione di alimentazione:** 24 V DC

– **Corrente nominale:** 10 A

– **Numero di contatti jumper di potenza in uscita:** 3

– **Tecnologia di connessione:** 6 x CAGE CLAMP®

– **Montaggio:** Guida DIN 35

– **Colore:** Grigio chiaro

Dati Tecnici

– **Tensione di alimentazione del sistema:** 5 V DC (tramite contatti dati)

– **Tensione di alimentazione del campo:** 24 V DC (-25% … +30%) (tramite livello di cablaggio con connessione CAGE CLAMP®)

– **Capacità di trasporto corrente dei contatti jumper di potenza:** 10 A

Dati di Connessione

– **Conduttore rigido:** 0,08 … 2,5 mm² / 28 … 14 AWG

– **Conduttore flessibile:** 0,08 … 2,5 mm² / 28 … 14 AWG

– **Lunghezza di spelatura:** 8 … 9 mm / 0,31 … 0,35 pollici

Dati Geometrici

– **Larghezza:** 12 mm / 0,472 pollici

– **Altezza:** 69,8 mm / 2,748 pollici

– **Altezza dal bordo superiore della guida DIN 35:** 62,6 mm / 2,465 pollici

– **Profondità:** 100 mm / 3,937 pollici

Dati Ambientali

– **Temperatura di esercizio:** 0 … 55°C

– **Temperatura di stoccaggio:** -40 … 85°C

– **Grado di protezione:** IP20

– **Umidità relativa dell’aria (senza condensa):** 95%

Materiali

– **Materiale dell’alloggiamento:** Policarbonato, poliammide 6.6

– **Carico di incendio:** 1,081 MJ

– **Peso:** 43,265 g

Conformità e Certificazioni

– **Marcatura di conformità:** CE

– **Codice GTIN:** 4045454393731

– **Numero tariffario doganale:** 85389091890

Applicazioni

Il modulo di alimentazione WAGO 750-602 è utilizzato in sistemi di automazione e controllo industriale per fornire alimentazione ai moduli I/O, garantendo un funzionamento affidabile e continuo dei dispositivi collegati.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la scheda tecnica ufficiale fornita dal produttore.
