WAGO 859796

Descrizione del Prodotto

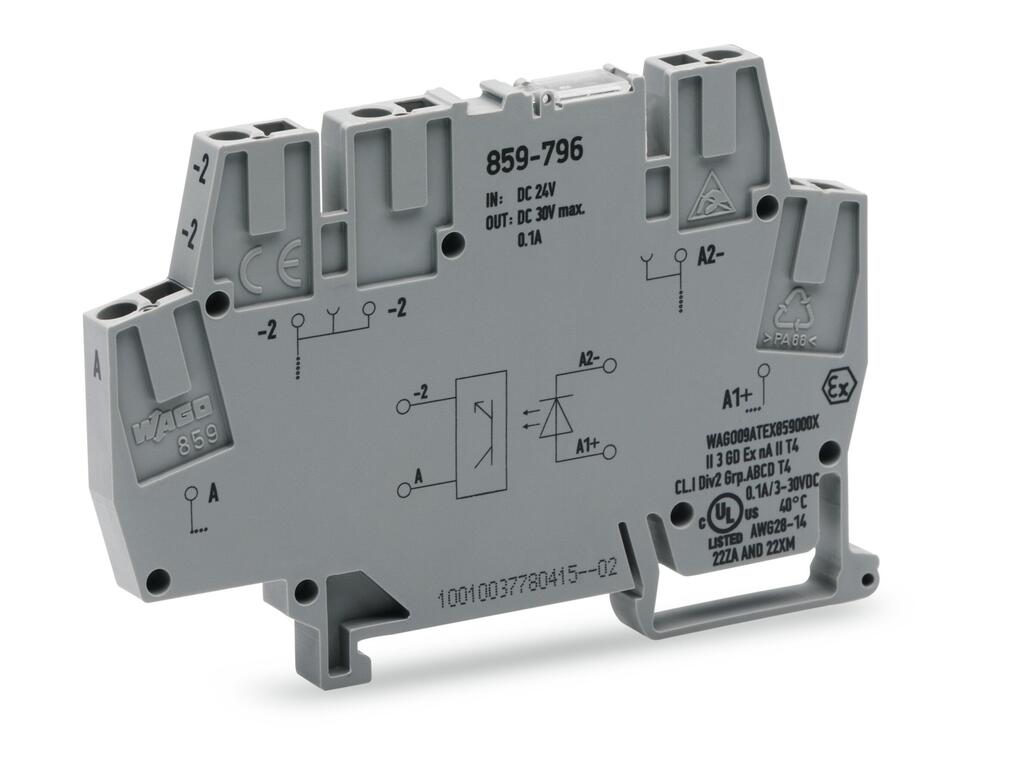

Il WAGO 859-796 è un modulo optoaccoppiatore progettato per applicazioni ferroviarie. Questo modulo offre un isolamento galvanico tra il circuito di controllo e il circuito di carico, garantendo una trasmissione sicura dei segnali.

Caratteristiche Principali

– Tensione nominale di ingresso: 24 V DC
– Intervallo tensione d’uscita: da 3 a 30 V DC
– Corrente nominale di impiego: 0,1 A
– Tipo di montaggio: Guida DIN-35
– Larghezza del modulo: 6 mm
– Indicatore di stato: LED rosso
– Temperatura di funzionamento: da -40°C a +70°C
– Frequenza di commutazione: fino a 10 kHz

Specifiche Tecniche

– Tensione di ingresso: 18…30 V DC
– Tensione di uscita: 3…30 V DC
– Corrente nominale di impiego: 0,1 A
– Tipo di uscita: DC
– Tipo di montaggio: Guida DIN-35
– Tipo di connessione: Terminale a molla
– Temperatura di funzionamento: -40°C ~ 70°C
– Dimensioni: 91 mm (altezza) x 6 mm (larghezza) x 56 mm (profondità)
– Peso: 17,968 g

Certificazioni e Conformità

– EN 61010-2-201
– EN 61000-6-2
– EN 61000-6-3
– EN 50121-3-2
– EN 61373
– UL 508

Note

Gli optoaccoppiatori e i relè a stato solido sono progettati per l’uso in reti di elaborazione dei segnali, che non sono alimentate dalle reti di alimentazione a bassa tensione.

Documentazione

Per ulteriori dettagli, consultare la scheda tecnica disponibile sul sito del produttore.
