WEIDMULLER 1020200000

Descrizione del Prodotto

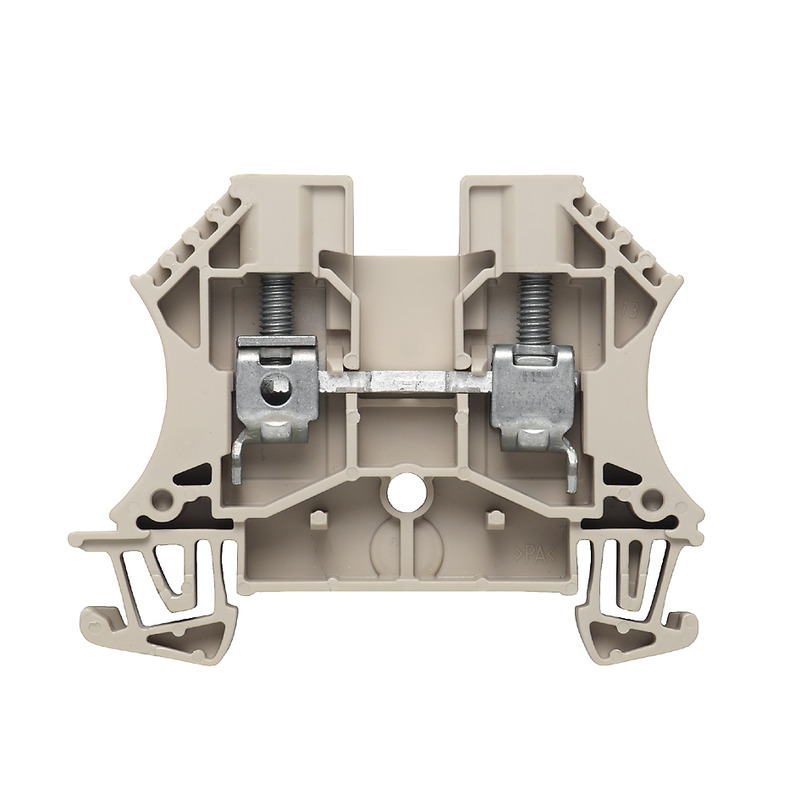

Il morsetto passante WDU 6 di Weidmüller, codice prodotto 1020200000, è progettato per il collegamento sicuro e affidabile di conduttori elettrici. Dotato di un sistema di connessione a vite, supporta sezioni di conduttori fino a 6 mm². Il corpo isolante in termoplastico di colore beige garantisce resistenza e durabilità. ([eshop.weidmueller.com](https://eshop.weidmueller.com/it/p/1020200000/?utm_source=openai))

Specifiche Tecniche

– **Sezione di dimensionamento:** 6 mm²
– **Tensione nominale:** 800 V
– **Corrente nominale:** 41 A
– **Corrente con conduttore massimo:** 57 A
– **Resistenza di passaggio conforme a IEC 60947-7-x:** 0,78 mΩ
– **Tensione impulsiva di dimensionamento:** 8 kV
– **Potenza dissipata secondo IEC 60947-7-x:** 1,31 W
– **Grado di lordura:** 3
– **Norme di riferimento:** IEC 60947-7-1

Dimensioni e Peso

– **Larghezza:** 7,9 mm
– **Altezza:** 60 mm
– **Profondità:** 46,5 mm
– **Peso netto:** 12,75 g

Conduttori Collegabili

– **Sezione conduttore flessibile senza capicorda:** 0,5…10 mm²
– **Sezione conduttore flessibile con capicorda:** 0,5…6 mm²
– **Sezione conduttore monofilo (rigido):** 0,5…10 mm²
– **Sezione conduttore multifilo (semirigido):** 1,5…10 mm²
– **Sezione conduttore AWG, min.:** 26 AWG
– **Sezione conduttore AWG, max.:** 8 AWG

Caratteristiche del Collegamento

– **Tipo di connessione elettrica:** Connessione a vite
– **Posizione di collegamento:** Laterale
– **Numero di piani:** 1
– **Numero di punti di serraggio per piano:** 2
– **Lunghezza di spellatura:** 12 mm
– **Coppia di serraggio:** 0,8…1,6 Nm

Materiali e Certificazioni

– **Materiale del corpo isolante:** Termoplastico (Wemid)
– **Classe di infiammabilità del materiale isolante secondo UL94:** V-0
– **Esecuzione antideflagrante ‘Ex e’:** Sì
– **Certificazioni:** CE, CSA, IEC, NEMKO, UR

Condizioni Ambientali

– **Temperatura di esercizio continuo:** -60…130 °C
– **Temperatura di magazzinaggio:** -25…55 °C

Montaggio

– **Metodo di montaggio:** Guida DIN 35 mm
– **Piastra di chiusura necessaria:** Sì
– **Piani ponticellati internamente:** No

Classificazioni

– **ETIM 6.0:** EC000897
– **ETIM 7.0:** EC000897
– **ECLASS 9.0:** 27-14-11-20
– **ECLASS 9.1:** 27-14-11-20
– **ECLASS 10.0:** 27-14-11-20

Note Aggiuntive

Il morsetto WDU 6 è progettato per garantire un collegamento sicuro e duraturo dei conduttori, grazie all’acciaio temprato che sopporta le forze meccaniche e al rame con rivestimento in stagno che assicura la massima conduttività. ([sonepar.it](https://www.sonepar.it/catalog/it-it/products/weidmuller-wei1020200000-wdu-6-WEI102020?utm_source=openai))
