WEIDMULLER 1203900000

Descrizione del Prodotto

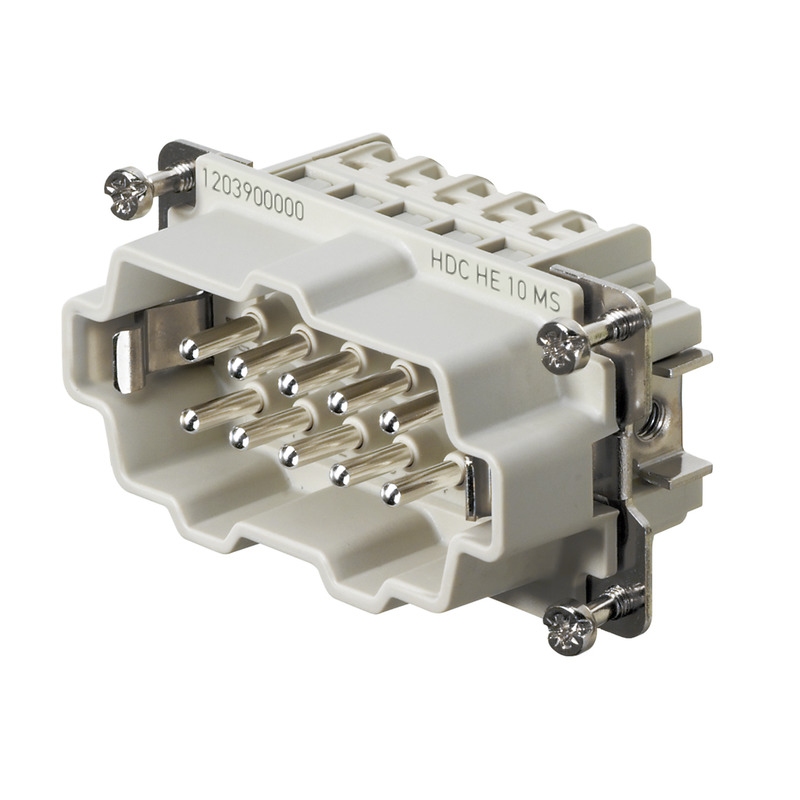

Il Weidmüller HDC HE 10 MS (codice articolo 1203900000) è un inserto maschio per connettori heavy-duty, progettato per applicazioni industriali che richiedono connessioni affidabili e robuste. Questo inserto offre 10 poli con connessione a vite ed è adatto per tensioni fino a 500 V e correnti fino a 16 A.

Caratteristiche Principali

– **Numero di poli:** 10

– **Tipo di connessione:** Connessione a vite

– **Tensione nominale:** 500 V (secondo DIN EN 61984)

– **Corrente nominale:** 16 A (secondo DIN EN 61984)

– **Materiale dei contatti:** Lega di rame con finitura argentata

– **Materiale isolante:** PC rinforzato con fibra di vetro

– **Classe di infiammabilità:** UL 94 V-0

– **Temperatura operativa:** da -40 °C a 125 °C

– **Dimensioni (L x P x A):** 34 mm x 64 mm x 35,7 mm

– **Colore:** Beige

– **Cicli di innesto (argento):** ≥ 500

– **Resistenza di isolamento:** 10¹⁰ Ω

– **Resistenza di contatto:** ≤ 2 mΩ

– **Grado di inquinamento:** 3

– **Dimensione del connettore:** 4

– **Serie:** HE

– **Tipo:** Maschio

– **Tecnica di collegamento:** Collegamento a vite

– **Sezione del conduttore:** Fino a 2,5 mm²

– **Coppia di serraggio per il contatto principale:** 0,5 – 0,55 Nm

– **Sezione del conduttore per il collegamento PE:** Fino a 4 mm²

– **Coppia di serraggio per il collegamento PE:** 1,2 – 1,5 Nm

– **Conformità RoHS:** Conforme con esenzione 6c

– **REACH SVHC:** Piombo (CAS 7439-92-1), Potassio perfluorobutano sulfonato (CAS 29420-49-3)

– **SCIP:** e98b2b24-ba23-41bf-8d19-0dda3647412f

– **Resistenza chimica:** Resistente ad acetone, benzina, benzene, acido acetico concentrato; condizionatamente resistente ad ammoniaca acquosa, olio diesel, idrossido di potassio, metanolo, olio motore, soda caustica diluita, idroclorofluorocarburi, uso esterno

Applicazioni

Questo inserto è ideale per applicazioni industriali che richiedono connessioni elettriche sicure e durature, come macchinari pesanti, impianti di produzione e sistemi di automazione.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione fornita dal produttore.
