WEIDMULLER 1394390000

Descrizione del Prodotto

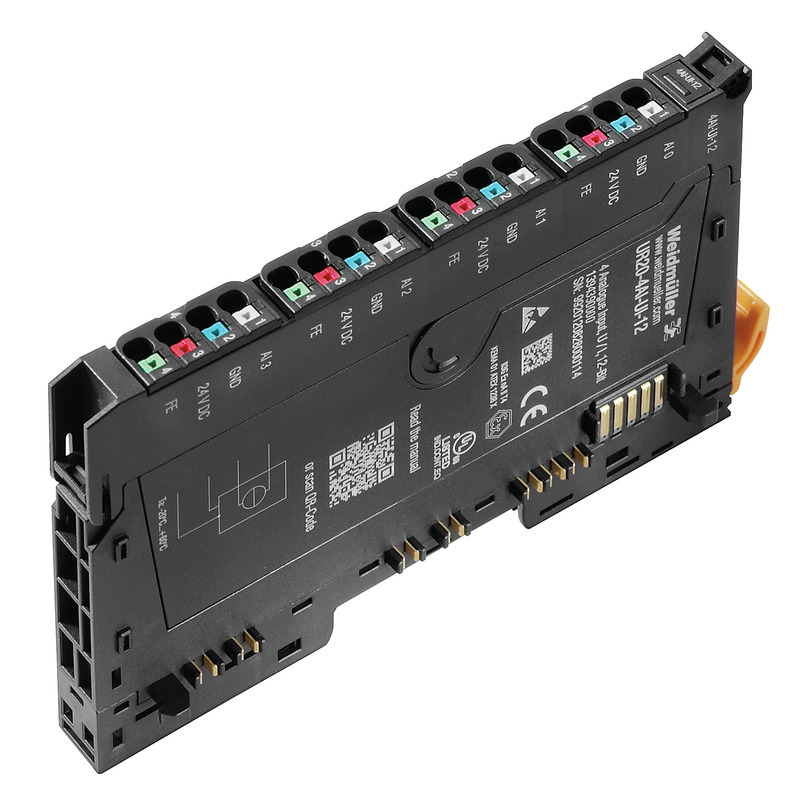

Il modulo di ingresso analogico Weidmüller UR20-4AI-UI-12 (codice 1394390000) è progettato per la trasmissione di segnali analogici, supportando ingressi configurabili sia in tensione che in corrente. È adatto per applicazioni industriali che richiedono precisione e affidabilità nella gestione dei segnali analogici.

Specifiche Tecniche

– Numero di ingressi analogici: 4
– Tipi di ingresso: Tensione (0…5 V, 0…10 V, 1…5 V, 2…10 V, ±10 V) e Corrente (0–20 mA o 4–20 mA), programmabili
– Risoluzione: 12 bit
– Precisione: 0,1% FSR
– Tempo di conversione: 1 ms
– Tempo di reazione: < 50 ms
– Resistenza interna: 41,2 Ω per corrente, 100 kΩ per tensione
– Diagnosi modulo: Sì
– Diagnosi singolo canale: No
– Protezione contro l’inversione di polarità: Sì
– Protezione contro il cortocircuito: Sì

Alimentazione Elettrica

– Tensione di alimentazione: 24 V DC +20% / -15%, tramite il bus di sistema
– Assorbimento di corrente: 25 mA + alimentazione sensore
– Alimentazione sensori: Nominale 750 mA, massimo 750 mA, minimo 0 mA

Condizioni Ambientali

– Temperatura di esercizio: -20 °C … +60 °C
– Temperatura di magazzinaggio: -40 °C … +85 °C

Conformità Ambientale

– Conformità RoHS: Conforme con esenzione (7a, 7cI)
– REACH SVHC: Piombo (Lead) 7439-92-1
– SCIP: 82327f13-cd27-455a-ab5b-a62e1996dcf8

Dati di Collegamento

– Tipo di collegamento: PUSH IN
– Sezione cavo rigido: 0,14 mm² – 1,5 mm² (AWG 26 – AWG 16)
– Sezione cavo flessibile: 0,14 mm² – 1,5 mm² (AWG 26 – AWG 16)

Dimensioni Fisiche

– Larghezza: 11,5 mm
– Altezza: 120 mm
– Profondità: 76 mm

Certificazioni e Approvazioni

– Conformità RoHS: Sì
– Certificazioni: ATEX, RINA, UL (File No. E141197), cULus Listed per ambienti pericolosi, cULusEX Listed, CE, EAC, IEC, ABS, DNV-GL
– Classe di infiammabilità: UL 94 V-0

Applicazioni

Il modulo UR20-4AI-UI-12 è ideale per l’integrazione in sistemi di automazione industriale che richiedono l’acquisizione precisa di segnali analogici, come nel controllo di processi, monitoraggio di parametri ambientali e altre applicazioni che necessitano di ingressi analogici configurabili.

Note Aggiuntive

Il modulo fornisce alimentazione ai sensori collegati attraverso il percorso di corrente di ingresso e supporta connessioni a 2 fili, 3 fili e 3 fili con FE. Gli ingressi sono parametrizzabili per tensione e corrente, offrendo flessibilità nelle applicazioni.
