WEIDMULLER 1469480000

Descrizione del Prodotto

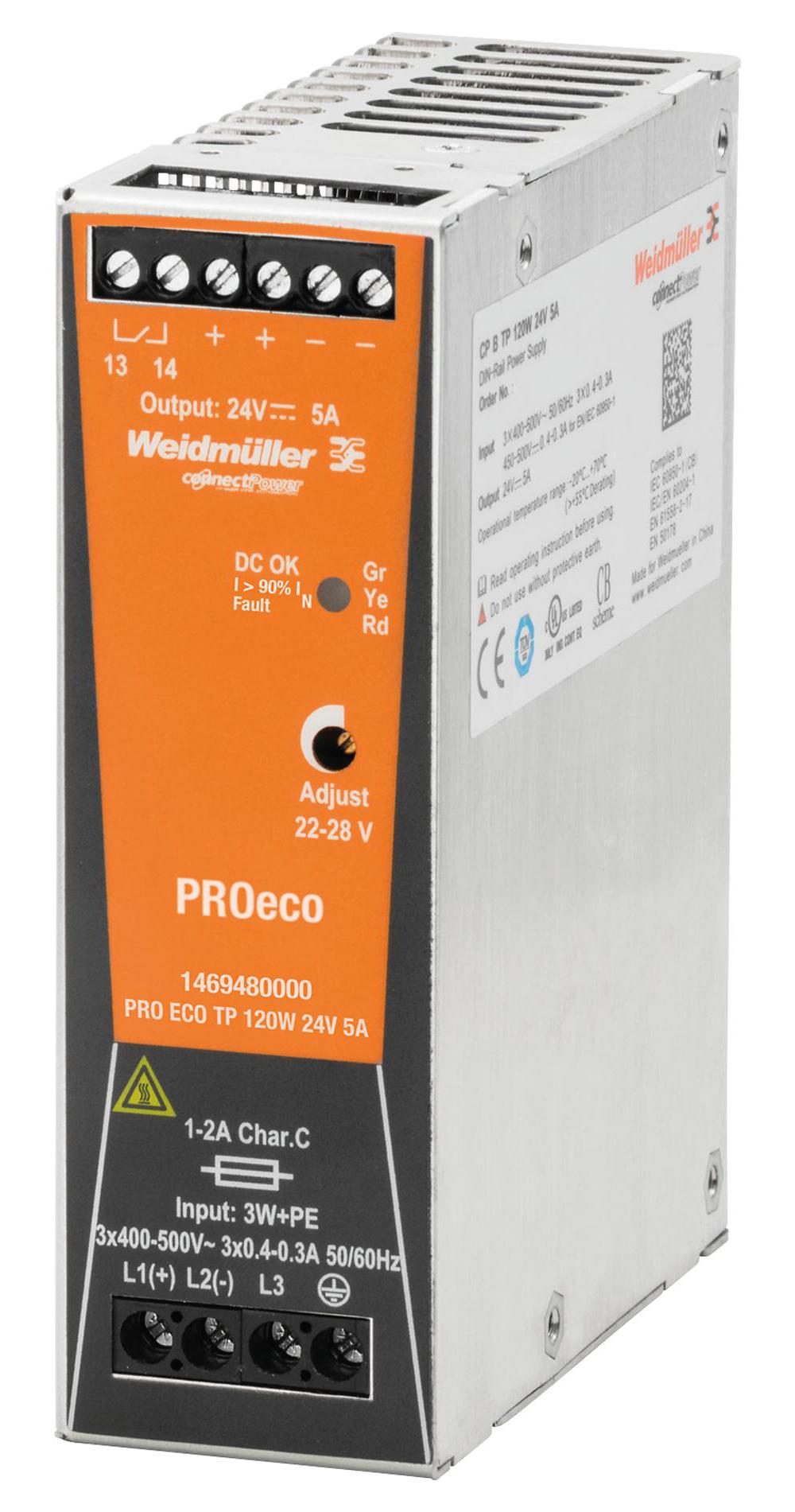

L’alimentatore Weidmüller PRO ECO 120W 24V 5A (codice prodotto: 1469480000) è progettato per fornire una tensione continua stabile e affidabile, ideale per applicazioni industriali.

Caratteristiche Principali

– **Tensione di uscita nominale:** 24 V DC ± 1%
– **Corrente di uscita nominale:** 5 A a 55 °C
– **Potenza erogata:** 120 W
– **Efficienza:** 87%
– **Grado di protezione:** IP20
– **Montaggio:** Su guida DIN TS 35

Specifiche Tecniche

Ingresso

– **Tensione di ingresso AC:** 85…264 V AC (derating termico a 100 V AC)
– **Tensione di ingresso DC:** 80…370 V DC (derating a 120 V DC)
– **Frequenza AC:** 47…63 Hz
– **Assorbimento di corrente AC:** 1,26 A @ 230 V AC / 2,24 A @ 110 V AC
– **Assorbimento di corrente DC:** 0,39 A @ 370 V DC / 1,16 A @ 120 V DC
– **Corrente di spunto max.:** 40 A
– **Fusibile d’ingresso (interno):** Sì
– **Protezione contro le sovratensioni d’ingresso:** Varistore
– **Tecnica di collegamento:** Collegamento a vite

Uscita

– **Tensione di uscita regolabile:** 22…28 V DC (regolabile con potenziometro)
– **Corrente di uscita continua:** 5 A @ 55 °C, 3,75 A @ 70 °C
– **Ondulazione residua, picchi d’interruzione:** <50 mV_PP @ 24 V DC, I_N
– **Parallelabilità:** Sì, max. 5 unità
– **Protezione contro i sovraccarichi:** Sì
– **Protezione contro la tensione inversa:** Sì
– **Tempo di salita:** ≤ 100 ms
– **Tecnica di collegamento:** Collegamento a vite

Dati Generali

– **Classe di sovratensione:** II
– **Corrente di dispersione verso terra, max.:** 3,5 mA
– **Esecuzione della custodia:** Metallo, resistente alla corrosione
– **Fattore di potenza (ca.):** > 0,5 @ 230 V AC / > 0,53 @ 115 V AC
– **MTBF:** 2.100.000 h @ 25 °C, 1.000.000 h @ 40 °C
– **Posizione di montaggio:** Su guida di supporto TS 35
– **Protezione contro il cortocircuito:** Sì
– **Protezione contro la sovratemperatura:** Sì
– **Protezione contro le tensioni di ritorno del carico:** 30…35 V DC
– **Segnalazione:** LED verde (U_uscita > 21,6 V DC), LED giallo (I_uscita > 90% I_Nominale tip.), LED rosso (sovraccarico, sovratemperatura, cortocircuito, U_uscita < 20,4 V DC)
– **Tempo di ponticellamento interruzione AC a I_nom.:** > 80 ms @ 230 V AC / > 20 ms @ 115 V AC
– **Umidità relativa dell’aria max. (esercizio):** 5%…95% RH

Dimensioni e Peso

– **Larghezza:** 40 mm
– **Altezza:** 125 mm
– **Profondità:** 100 mm
– **Peso netto:** 675 g

Conformità Ambientale

– **Stato conformità RoHS:** Conforme con esenzione
– **Esenzione RoHS (se applicabile/nota):** 7a, 7cI
– **REACH SVHC:** Lead 7439-92-1
– **SCIP:** 6d8cdf22-8230-4af8-86c8-3558c716666d

Temperature

– **Temperatura di magazzinaggio:** -40 °C…85 °C
– **Temperatura d’esercizio:** -25 °C…70 °C

Certificazioni e Conformità

– **Conformità EMC:** EN 61000-4-2 (ESD), EN 61000-4-3 (RS), EN 61000-4-4 (burst), EN 61000-4-5 (surge), EN 61000-4-6 (condotto), EN 61000-4-8 (campi), EN 61000-4-11 (dips)
– **Emissione acustica:** EN55032 Classe B
– **Limitazione delle correnti armoniche di rete:** EN 61000-3-2
– **Resistenza agli urti:** IEC 60068-2-27 15 g in tutte le direzioni
– **Resistenza alle vibrazioni:** IEC 60068-2-6 1 g secondo EN50178
– **Classe di protezione:** I, con collegamento PE
– **Grado di lordura:** 2
– **Tensione di isolamento ingresso/uscita:** 3 kV

Collegamenti

– **Sezione di collegamento cavo, rigido:** 0,5…6 mm²
– **Sezione di collegamento cavo, flessibile:** 0,5…2,5 mm²
– **Tecnica di collegamento:** Collegamento a vite
– **Numero di morsetti:** 6 (++,–,13,14)

Segnalazione

– **LED verde:** U_uscita > 21,6 V DC
– **LED giallo:** I_uscita > 90% I_Nominale tip.
– **LED rosso:** Sovraccarico, sovratemperatura, cortocircuito, U_uscita < 20,4 V DC

Protezioni

– **Protezione contro il cortocircuito:** Sì
– **Protezione contro la sovratemperatura:** Sì
– **Protezione contro le tensioni di ritorno del carico:** 30…35 V DC

Applicazioni
