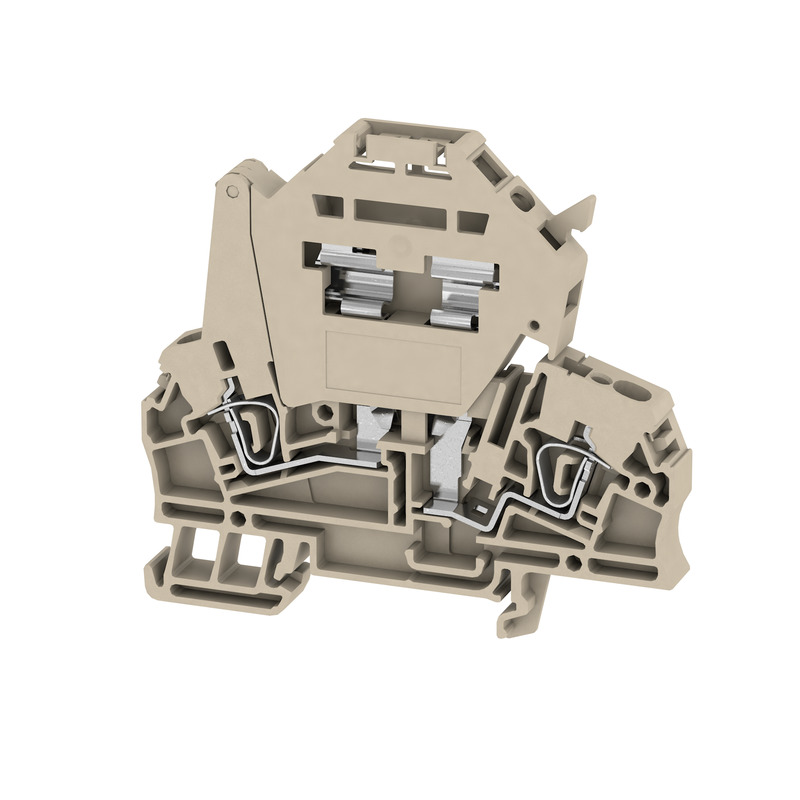

WEIDMULLER 1616400000

Descrizione del Prodotto

Il morsetto portafusibile ZSI 2.5 di Weidmüller è progettato per il collegamento sicuro di conduttori, garantendo un contatto affidabile. Realizzato con acciaio temprato per resistere alle sollecitazioni meccaniche e rame stagnato per una conduttività ottimale, è dotato di un supporto rimovibile per l’inserimento del fusibile.

Caratteristiche Principali

– Inserto portafusibile: Fusibile cilindrico G 5×20 mm

– Esecuzione del portafusibile: Orientabile

– Sezione conduttore collegabile:

– Filo sottile senza capicorda: 0,5…4 mm²

– Filo sottile con capicorda: 0,5…2,5 mm²

– Filo rigido: 0,5…4 mm²

– Tipo di connessione elettrica: Morsetto a molla

– Numero di piani: 1

– Colore: Beige

Dimensioni e Pesi

– Profondità: 73 mm

– Profondità inclusa guida DIN: 74 mm

– Altezza: 79,5 mm

– Larghezza: 7,9 mm

– Peso netto: 19,54 g

Temperature

– Temperatura di magazzinaggio: -25 °C…55 °C

– Temperatura ambiente: -5 °C…40 °C

– Temperatura d’esercizio continuo: -50 °C…120 °C

Conformità Ambientale

– Stato conformità RoHS: Conforme senza esenzione

– REACH SVHC: Nessuna SVHC sopra lo 0,1% in peso

Dati dei Materiali

– Materiale: Wemid

– Classe d’infiammabilità UL 94: V-0

Specifiche del Sistema

– Versione: Morsetto a molla, elemento fusibile, senza LED, per connettore trasversale ad innesto, aperto da un lato

– Piastra terminale necessaria: Sì

– Numero di potenziali: 1

– Numero di piani: 1

– Numero dei punti di serraggio per piano: 2

– Numero di potenziali per piano: 1

– Piani ponticellati internamente: No

– Collegamento PE: No

– Guida: TS 35

Dati di Dimensionamento

– Sezione di dimensionamento: 2,5 mm²

– Tensione nominale: 500 V

– Tensione impulsiva di dimensionamento: 6 kV

– Corrente nominale: 6,3 A

– Resistenza di passaggio conforme a IEC 60947-7-x: 1,33 mΩ

– Potenza dissipata secondo IEC 60947-7-x: 0,77 W

– Grado di lordura: 3

Certificazioni CSA

– Numero certificato (CSA): 200039-1152892

– Corrente Gr B (CSA): 15 A

– Tensione Gr B (CSA): 600 V

– Sezione cavo max (CSA): 12 AWG

– Sezione cavo min (CSA): 26 AWG

Altre Informazioni

– Tipo di montaggio: Montaggio diretto

– Lati aperti: Destra

– Numero di morsetti uguali: 1

– Tipo di connessione aggiuntiva: Morsetto a molla

Per ulteriori dettagli, consultare la scheda tecnica completa disponibile sul sito ufficiale di Weidmüller. ([eshop.weidmueller.com](https://eshop.weidmueller.com/it/zsi-2-5/p/1616400000?utm_source=openai))
