WEIDMULLER 1632080000

Descrizione del Prodotto

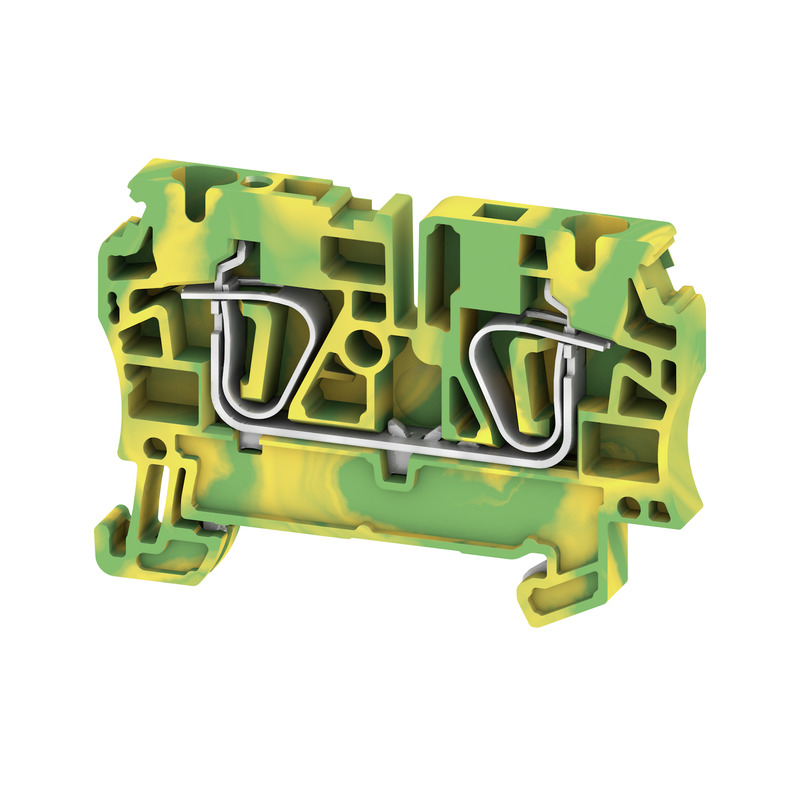

Il morsetto di terra Weidmüller ZPE 4 (codice prodotto 1632080000) è progettato per il collegamento sicuro dei conduttori di protezione alla base di montaggio. Utilizza una connessione a molla autobloccante per garantire un fissaggio affidabile e rapido dei cavi. Il corpo isolante è realizzato in materiale Wemid di colore verde/giallo, conforme alla classe di infiammabilità UL 94 V-0.

Dimensioni e Peso

Profondità: 43 mm
Altezza: 62,5 mm
Larghezza: 6,1 mm
Peso netto: 14,04 g

Temperature Operative

Temperatura di magazzinaggio: da -25 °C a 55 °C
Temperatura ambiente: da -5 °C a 40 °C
Temperatura d’esercizio continuo: da -50 °C a 120 °C

Conformità Ambientale

Conforme alla direttiva RoHS senza esenzioni
Nessuna sostanza SVHC sopra lo 0,1% in peso secondo REACH

Certificazioni IECEx/ATEX

Certificato ATEX: DEMKO15ATEX1467U
Certificato IECEx: IECEXULD15.0008U
Sezione cavo massima: 6 mm²
Marcatura EN 60079-7: Ex eb II C Gb
Marcatura Ex 2014/34/EU: II 2 G D

Dati Elettrici

Sezione di dimensionamento: 4 mm²
Tensione nominale DC: 800 V
Resistenza di passaggio: 1 mΩ
Potenza dissipata: 1,02 W
Grado di inquinamento: 3

Connessione dei Conduttori

Tipo di connessione: Molla autobloccante
Sezione cavo flessibile: da 0,5 mm² a 6 mm²
Sezione cavo rigido: da 0,5 mm² a 6 mm²
Sezione cavo AWG: da 26 a 10
Lunghezza di spellatura: 12 mm

Materiali e Colori

Materiale isolante: Wemid
Colore: Verde/giallo
Classe di infiammabilità: UL 94 V-0

Montaggio

Tipo di montaggio: Innestabile su guida DIN TS 35
Numero di piani: 1
Numero di punti di serraggio per piano: 2
Collegamento PE: Sì

Certificazioni e Conformità

Certificato UL: E60693
Certificato CSA: 200039-1152892
Conforme alle norme IEC 60947-7-2

Note Aggiuntive

Il morsetto ZPE 4 è progettato per applicazioni in ambienti industriali, garantendo un collegamento sicuro e affidabile dei conduttori di protezione. La connessione a molla autobloccante facilita l’installazione e assicura una tenuta stabile nel tempo.
