WEIDMULLER 1689990000

Descrizione del Prodotto

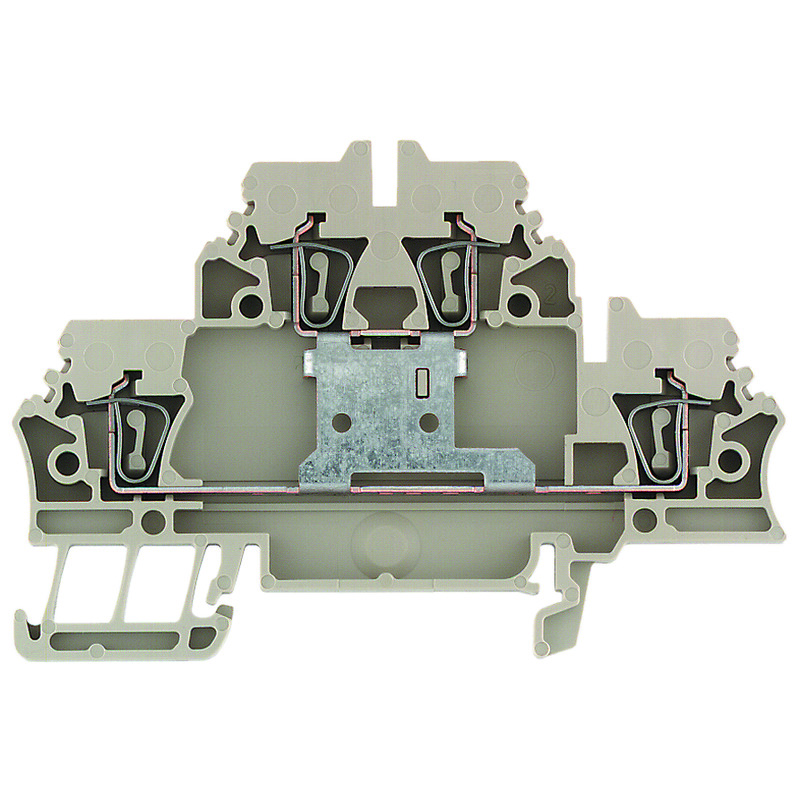

Il morsetto componibile a più piani Weidmüller ZDK 2.5V (codice prodotto 1689990000) è progettato per il collegamento sicuro e permanente di conduttori. Utilizza la tecnologia a molla autobloccante, che garantisce una connessione affidabile e una facile installazione. Il design compatto consente un notevole risparmio di spazio nei quadri elettrici.

Caratteristiche Tecniche

– Tipo di connessione: Molla autobloccante
– Numero di livelli: 2
– Numero di posizioni: 4
– Sezione del conduttore: 0,5 – 2,5 mm²
– Sezione del conduttore (AWG): 26 – 12 AWG
– Corrente nominale: 20 A
– Tensione nominale: 500 V
– Colore: Beige
– Materiale isolante: Termoplastico (Wemid)
– Classe di infiammabilità del materiale isolante secondo UL 94: V-0
– Temperatura di esercizio: da -60 °C a +130 °C
– Metodo di montaggio: Guida DIN TS 35
– Dimensioni (L x P x A): 5,1 mm x 79,5 mm x 79,5 mm
– Lunghezza di spellatura: 10 mm
– Certificazioni: CE, CSA, IEC, UL
– Conformità ATEX: Sì, certificato DEMKO16ATEX1729U
– Resistenza di contatto secondo IEC 60947-7-x: 1,33 mΩ
– Tensione di impulso nominale: 6 kV
– Perdita di potenza secondo IEC 60947-7-x: 0,77 W
– Grado di inquinamento: 3

Applicazioni

Il morsetto ZDK 2.5V è ideale per applicazioni industriali che richiedono connessioni affidabili e sicure in spazi ridotti. È particolarmente adatto per l’uso in quadri elettrici, automazione industriale e ambienti con requisiti di sicurezza elevati, grazie alla conformità ATEX per zone a rischio di esplosione.

Accessori Compatibili

– Guida DIN: TS 35
– Piastra di chiusura/partizione: ZAP/TW
– Capicorda: Ferrules
– Marcatori: SchT, WS/ZS, DEK
– Supporti di montaggio: Staffe di montaggio
– Connettori di prova: Spine di prova, prese di prova
– Strumenti: Strumenti di installazione specifici
– Ponticelli: ZQV

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la scheda tecnica ufficiale del prodotto fornita da Weidmüller.
