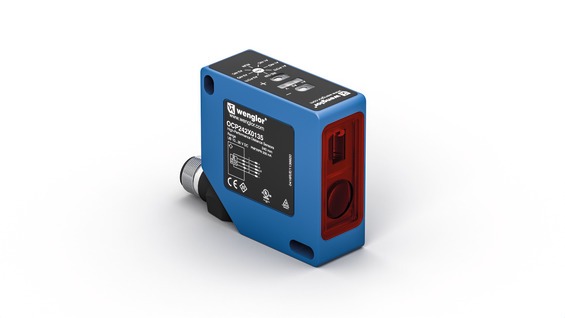

WENGLOR CP35MHT80

Descrizione del Prodotto

Il sensore di distanza laser a triangolazione WENGLOR CP35MHT80 utilizza una linea CMOS ad alta risoluzione e tecnologia DSP per determinare la distanza tramite misurazione angolare. Questo metodo elimina le variazioni dei valori di misura causate da materiale, colore e luminosità. L’uscita analogica integrata è programmabile per tensioni da 0…10 V (10…0 V) e correnti da 4…20 mA (20…4 mA).

Caratteristiche Principali

– Tempo di risposta: < 1250 µs (Speed-Mode)

– Funzione zoom

– Misurazione indipendente dal colore e dalla lucentezza del materiale

– Linea CMOS

– Luce laser

Specifiche Tecniche

Dati Ottici

– Campo di lavoro: 50…350 mm

– Campo di misurazione: 300 mm

– Riproducibilità massima: 1.200 µm

– Riproducibilità 1 Sigma: 400 µm

– Differenza di linearità: 1.000 µm

– Tipo di luce: Laser (rosso)

– Lunghezza d’onda: 660 nm

– Vita media (Tu = +25 °C): 100.000 h

– Classe laser (EN 60825-1): 2

– Livello luce estranea: 10.000 Lux

– Diametro punto luce: vedere tabella 1

Dati Elettrici

– Tensione di alimentazione: 18…30 V DC

– Assorbimento di corrente (Ub = 24 V): < 80 mA

– Velocità di misurazione: 800 /s

– Velocità di misurazione (Resolution-Mode): 400 /s

– Tempo di risposta: 1.250 µs

– Tempo di risposta (Resolution Mode): < 2.500 µs

– Deriva termica: < 75 µm/K

– Fascia temperatura: -25…50 °C

– Uscita analogica: 0…10 V

– Corrente di carico Uscita tensione: < 1 mA

– Uscita corrente max. resistenza di carico: < 500 Ohm

– Interfaccia: RS-232

– Velocità di trasmissione: 38.400 Bd

– Classe di protezione: III

– Numero accessione FDA: 0820590-000

Dati Meccanici

– Tipo di regolazione: Teach-in

– Materiale custodia: Plastica ABS, Plastica PC

– Protezione dell’ottica: Plastica, PMMA

– Grado di protezione: IP67

– Tipo di connessione: M12 × 1; 8-pin

– Peso: 45 g

Dati Tecnici di Sicurezza

– MTTFd (EN ISO 13849-1): 713,97 a

Uscite

– Uscita errore: sì

– Uscita analogica: sì

– Interfaccia RS-232: sì

Parametri Impostabili

– Uscita analogica: 0…10 V, 4…20 mA

– Altri parametri: Dimensionamento uscita analogica, Tempo di illuminazione, Filtro, Modalità velocità, Resolution Mode, Luce laser

Tabella 1

| Distanza di lavoro | Diametro punto luce |

|——————-|———————|

| 50 mm | 0,6 × 1,5 mm |

| 350 mm | 1,5 × 4 mm |

Applicazioni

– Misurazione di blocchi di formaggio con sensori di distanza laser a triangolazione per il controllo delle affettatrici

– Monitoraggio della produzione di molle per parquet mediante sensore di distanza laser a triangolazione con uscita analogica

– Misura della distanza per il posizionamento dell’ugello durante il rivestimento a rulli mediante sensori di distanza laser a triangolazione
