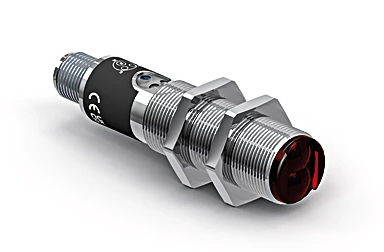

WENGLOR HD11PA3

Descrizione del Prodotto

Il sensore WENGLOR HD11PA3 è un gusto diretto con soppressione dello sfondo, progettato per riconoscere oggetti davanti a qualsiasi tipo di fondo. Grazie alla misurazione angolare della distanza, il sensore garantisce un’elevata precisione indipendentemente dalla forma, colore o caratteristiche superficiali dell’oggetto.

Caratteristiche principali

– Custodia in acciaio inox

– Distanza di lavoro regolabile

– Soppressione elettronica dello sfondo

– Luce rossa

Specifiche Tecniche

Dati Ottici

– Portata: 120 mm

– Campo di regolazione: 35…120 mm

– Isteresi di commutazione: < 5%

– Tipo di luce: Luce rossa

– Vita media (Tu = +25 °C): 100.000 ore

– Livello luce estranea: 10.000 Lux

Dati Elettrici

– Tensione di alimentazione: 10 … 30 V CC

– Assorbimento di corrente (Ub = 24 V): < 30 mA

– Frequenza di commutazione: 600 Hz

– Tempo di risposta: 833 µs

– Deriva termica: < 5%

– Temperatura fascia: -25…60 °C

– Caduta di tensione uscita commutatore: < 2,5 V

-PNP/max. corrente di commutazione: 200 mA

– Protezione contro i cortocircuiti: sì

– Protezione all’inversione di polarità: sì

– Protezione al sovraccarico: sì

– Classe di protezione: III

Dati Meccanici

– Tipo di regolazione: Potenziometro

– Materiale custodia: Acciaio inox V2A (1.4305/303)

– Completamente incapsulato: sì

– Grado di protezione: IP67

– Tipo di connessione: M12 × 1; 4 pin

– Peso: 36 g

Uscita

– PNP contatto chiuso/aperto antivalente: sì

Parametri Impostabili

– Commutazione: contatto chiuso, contatto chiuso+contatto aperto, contatto aperto

Tutti gli altri parametri sono contenuti nella documentazione del prodotto.

Norme e Certificati

Valido per tutti i sensori a partire dalla revisione G. La revisione può essere ricavata dal numero d’ordine di produzione “xxxxx/G/xxxxxxx”, indicato sulla targhetta del prodotto.

Tabella 1

– Portata massima: 60 mm | 120 mm

– Diametro punto luce: 2,5 mm | 5 mm

Schema Elettrico

Per lo schema elettrico dettagliato, consultare la documentazione del prodotto.

Curva Caratteristica

Curva caratteristica riferita al bianco, remissione 90%.

Pannello di Controllo

– 05 = Potenziometro

– 30 = Indicazione dello stato di commutazione/segnalazione di antimbrattamento

– 68 = Indicazione della tensione di alimentazione

Disegno Quotato

Misure in mm (1 mm = 0,03937 pollici).

Prodotti Aggiuntivi

– Accessorio antipolvere STAUBTUBUS-01

– Convertitore PNP-NPN BG2V1P-N-2M

Scaricamento

– Scheda tecnica

– Istruzioni per la messa in funzione

– Manuale d’uso

– Dati CAD

– Dati ECAD

– Portale WSCAD-Data WSCAD

– EPLAN-Data EPLAN-Portale

– Dichiarazioni di conformità / Omologazioni

Applicazioni

Riconoscimento del bordo anteriore di parti di mobili in materiali per pannelli mediante gusti diretti con soppressione dello sfondo.
