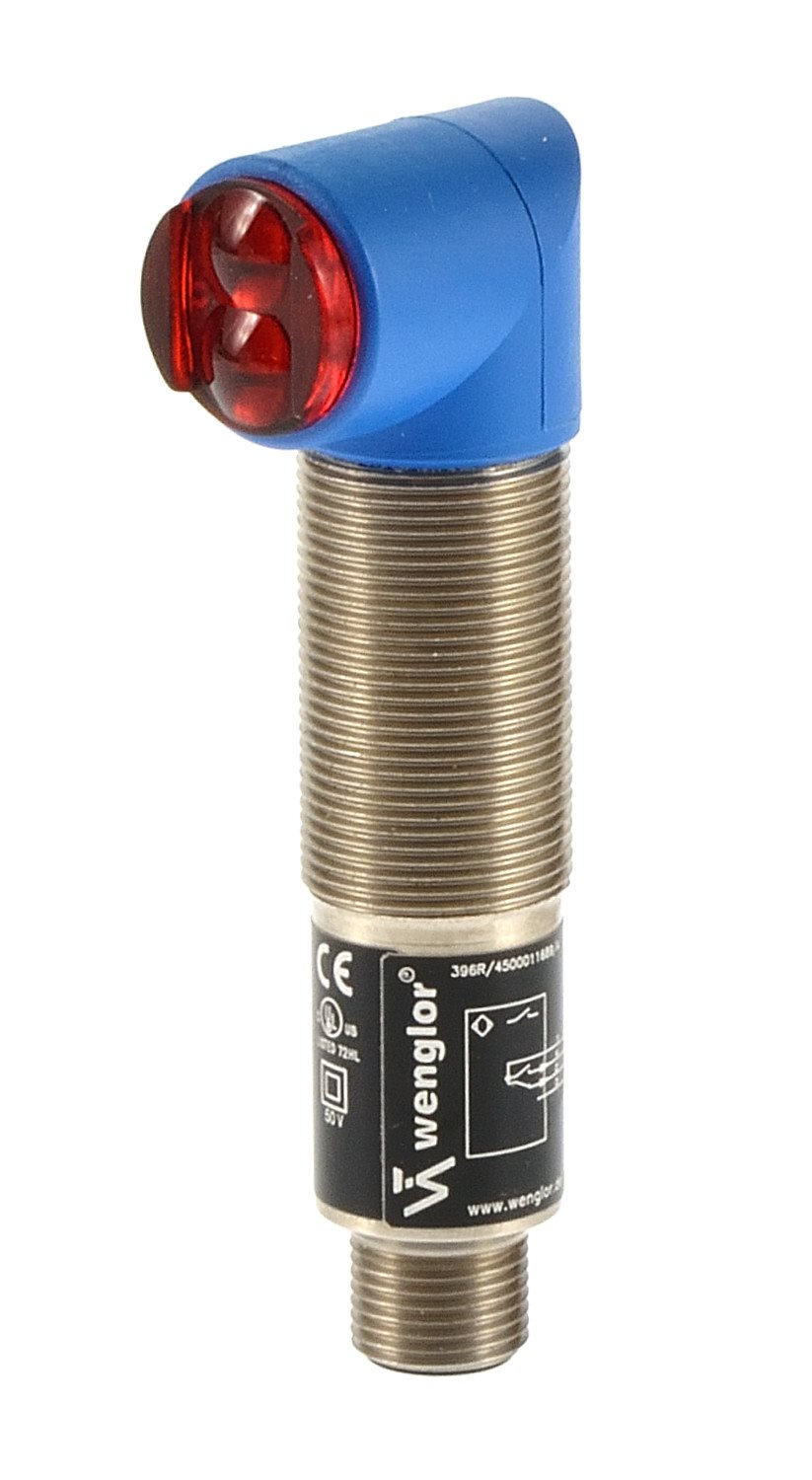

WENGLOR LW86PCT3

Descrizione del Prodotto

La barriera catarifrangente universale WENGLOR LW86PCT3 è progettata per l’uso in ambienti industriali, offrendo un’ampia riserva funzionale. Utilizzando luce polarizzata, è in grado di riconoscere in modo affidabile anche oggetti riflettenti. Per il suo funzionamento è necessario l’uso di un catarifrangente.

Caratteristiche Principali

– Custodia in acciaio inox

– Funzione Teach-in e Teach esterno

Dati Ottici

– Portata: 6.000 mm

– Catarifrangente di riferimento: RQ100BA

– Isteresi di commutazione: < 5%

– Tipo di luce: Luce rossa

– Filtro di polarizzazione: Sì

– Vita media (a +25 °C): 100.000 h

– Livello luce estranea: 10.000 Lux

– Angolo ottico: 5°

– Ottica a due lenti: Sì

Dati Elettrici

– Tensione di alimentazione: 10…30 V DC

– Assorbimento di corrente (a 24 V): < 40 mA

– Frequenza di commutazione: 2 kHz

– Tempo di risposta: 250 µs

– Ritardo di dis-/eccitazione (RS-232): 0…5 s

– Deriva termica: < 5%

– Fascia temperatura: -25…60 °C

– Caduta di tensione uscita di commutazione: < 2,5 V

– PNP/max. corrente di commutazione: 200 mA

– Corrente residua uscita di commutazione: < 50 µA

– Protezione contro i cortocircuiti: Sì

– Protezione all’inversione di polarità: Sì

– Protezione al sovraccarico: Sì

– Bloccabile: Sì

– Modalità Teach-in: NT, MT

– Classe di protezione: III

Dati Meccanici

– Tipo di regolazione: Teach-in

– Materiale custodia: Acciaio inox V2A (1.4305/303), Plastica PBT

– Completamente incapsulato: Sì

– Grado di protezione: IP67

– Tipo di connessione: M12 × 1; 4-pin

– Peso: 39 g

Uscita

– PNP contatto chiuso: Sì

– RS-232 con Box: Sì

Parametri Impostabili

– Commutazione: contatto chiuso, contatto chiuso/contatto aperto, contatto aperto

– Altri parametri: Ritardo di diseccitazione, Ritardo di eccitazione

Tutti gli altri parametri sono contenuti nella documentazione del prodotto.

Norme e Certificati

Per informazioni dettagliate sulle norme e certificati, consultare la documentazione ufficiale del prodotto.

Schema Elettrico

Lo schema elettrico dettagliato è disponibile nella documentazione del prodotto.

Pannello di Controllo

– 06 = Tasto Teach

– 02 = Segnale antimbrattamento

– 01 = Segnalazione dello stato di commutazione

Disegno Quotato

Le misure in mm (1 mm = 0,03937 pollici) e ulteriori dettagli sono disponibili nella documentazione del prodotto.

Dati Catarifrangente

– RQ100BA: 0,02…6 m

– RE18040BA: 0,02…3,3 m

– RQ84BA: 0,01…4,5 m

– RR84BA: 0,02…4,5 m

– RE9538BA: 0,02…1,5 m

– RE6151BM: 0,01…4,5 m

– RE6151BA: 0,02…2,3 m

– RR50_A: 0,02…4 m

– RE6040BA: 0,02…4 m

– RE8222BA: 0,01…2 m

– RR34_M: 0,01…2,4 m

– RE3220BM: 0,01…1,6 m

– RE6210BM: 0,01…1,6 m

– RR25_M: 0,02…1,6 m

– RR25KP: 0,02…1,4 m

– RR21_M: 0,01…1,6 m

– ZRAE02B01: 0,02…3 m

– ZRME01B01: 0,02…1 m

– ZRME03B01: 0,02…2,8 m

– ZRMR02K01: 0,02…1,1 m

– ZRMS02_01: 0,01…1,5 m

– RF505: 0,06…1,6 m

– RF255: 0,06…1,2 m

– RF508: 0,06…1,6 m

– RF258: 0,06…1,2 m
