Descrizione del Prodotto

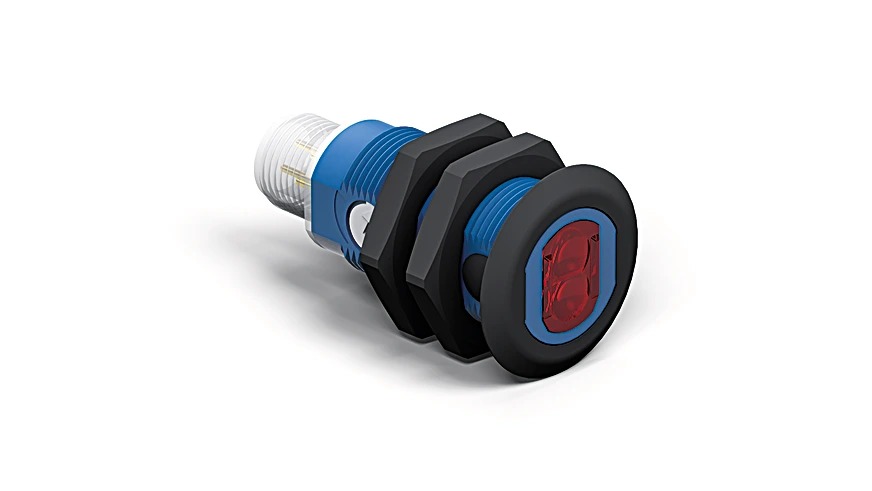

La barriera catarifrangente universale WENGLOR OLDK503A0002 è progettata per rilevare oggetti, inclusi quelli con superfici lucide o riflettenti, utilizzando la luce polarizzata. Richiede l’uso di un catarifrangente e può essere installata in vari ambienti industriali grazie alla sua ampia riserva funzionale.
Caratteristiche Principali
- Potenziometro per la regolazione della distanza di commutazione
- Tecnologia di montaggio innovativa inclusa
- Rilevamento affidabile di oggetti lucidi
- Installazione semplice
- Dimensioni compatte per un minimo ingombro
Dati Ottici
- Portata: 5.000 mm
- Catarifrangente di riferimento: RQ100BA
- Isteresi di commutazione: < 15%
- Tipo di luce: Luce rossa
- Filtro di polarizzazione: Sì
- Vita media (a 25°C): 100.000 h
- Livello massimo di luce estranea: 10.000 Lux
- Angolo ottico: 5°
- Ottica a due lenti: Sì
Dati Elettrici
- Tensione di alimentazione: 10…30 V DC
- Assorbimento di corrente (a 24 V): < 30 mA
- Frequenza di commutazione: 700 Hz
- Tempo di risposta: 714 µs
- Deriva termica: < 10%
- Intervallo di temperatura: -25…60°C
- Caduta di tensione all’uscita di commutazione: < 2,5 V
- Corrente di commutazione PNP: 200 mA
- Corrente residua all’uscita di commutazione: < 50 µA
- Protezione contro i cortocircuiti: Sì
- Protezione all’inversione di polarità: Sì
- Protezione al sovraccarico: Sì
- Classe di protezione: III
Dati Meccanici
- Metodo di regolazione: Potenziometro
- Materiale della custodia: Plastica, ABS/GF
- Grado di protezione: IP67
- Tipo di connessione: M12 × 1; 4-pin
- Peso: 15 g
Dati di Sicurezza
- MTTFd (EN ISO 13849-1): 2.165,94 anni
Dati Generali
- Contenuto della confezione: 1 console di fissaggio
- Unità di imballaggio: 1 pezzo
Uscita
- PNP contatto chiuso/aperto antivalente: Sì
Parametri Impostabili
- Commutazione: contatto chiuso, contatto chiuso+contatto aperto, contatto aperto
Tabella 1: Diametro del Punto Luce in Funzione della Distanza di Lavoro
| Distanza di lavoro | Diametro punto luce |
|---|---|
| 0,2 m | 17 mm |
| 0,5 m | 35 mm |
| 5 m | 330 mm |
Schema Elettrico
Per il collegamento elettrico, fare riferimento al manuale d’uso fornito dal produttore.
Pannello di Controllo
- 05 = Potenziometro
- 30 = Indicazione dello stato di commutazione/segnalazione di antimbrattamento
- 68 = LED di alimentazione
Disegno Quotato
Le misure sono espresse in mm (1 mm = 0,03937 pollici). Per dettagli specifici, consultare il disegno tecnico fornito dal produttore.
Dati Catarifrangente
- RQ100BA: 0,01…5 m
- RE18040BA: 0,01…4,5 m
- RQ84BA: 0,01…4,5 m
- RR84BA: 0,01…4,5 m
- RE9538BA: 0,01…2,2 m
- RE6151BM: 0,01…4,3 m
- RR50_A: 0,01…3,5 m
- RE6040BA: 0,01…4 m
- RE8222BA: 0,01…2,6 m
- RR34_M: 0,01…2,5 m
- RE3220BM: 0,01…1,5 m
Prodotti Aggiuntivi
- Catarifrangente, catarifrangente in foglio
- Accessorio antipolvere STAUBTUBUS-01
- Convertitore PNP-NPN BG2V1P-N-2M
Download
- Scheda tecnica
- Istruzioni per la messa in funzione
- Manuale d’uso
- Dati CAD
- Dichiarazioni di conformità / Omologazioni
Applicazioni
La barriera catarifrangente OLDK503A0002 è ideale per il controllo di alimentazione e presenza, nonché per il riconoscimento di oggetti su nastri trasportatori larghi.
Note
Per ulteriori dettagli e informazioni aggiornate, si consiglia di consultare la documentazione ufficiale fornita dal produttore.
