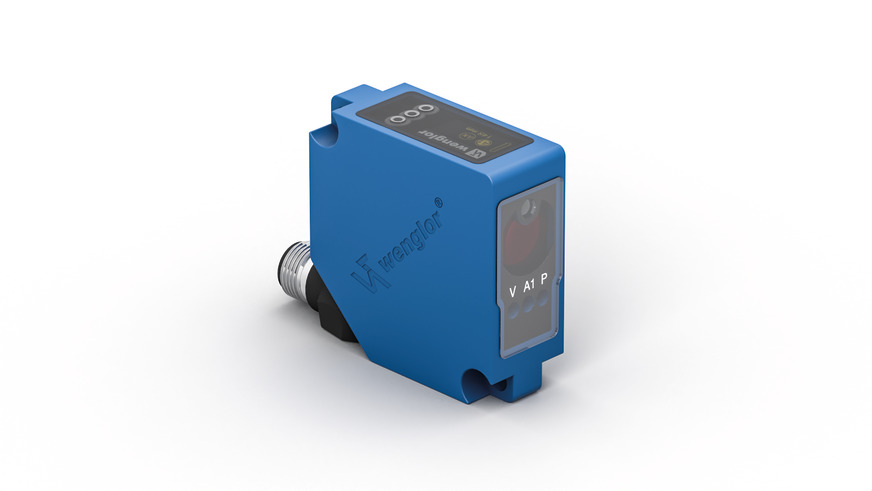

WENGLOR OY1P303P0102

Descrizione del Prodotto

Il sensore di distanza laser a tempo di volo (ToF) WENGLOR OY1P303P0102 utilizza la tecnologia wintec per misurare con precisione la distanza tra il sensore e l’oggetto. Grazie alla sua ottica resistente ai graffi e alla possibilità di disattivare la luce emessa, questo sensore garantisce prestazioni affidabili anche in presenza di oggetti lucidi o neri posizionati in modo inclinato. Inoltre, la tecnologia wintec consente l’installazione di più sensori vicini o opposti senza interferenze reciproche.

Caratteristiche Principali

– Display grafico OLED per un utilizzo intuitivo.

– Uscita analogica configurabile (0…10 V/4…20 mA).

– Due uscite di commutazione indipendenti.

– Rilevamento sicuro di oggetti neri anche in posizioni inclinate grazie alla tecnologia wintec.

– Affidabile nel rilevamento di oggetti lucidi.

Dati Ottici

– Distanza di lavoro: 50…3.050 mm.

– Campo di misura: 3.000 mm.

– Ripetibilità massima: 1 mm.

– Deviazione di linearità (200…3.050 mm): 7 mm.

– Deviazione di linearità (50…200 mm): 15 mm.

– Isteresi di commutazione: 3…20 mm.

– Tipo di luce: Laser rosso.

– Lunghezza d’onda: 660 nm.

– Vita utile (a 25 °C): 100.000 h.

– Classe laser (EN 60825-1): 1.

– Luce ambientale massima consentita: 10.000 Lux.

– Divergenza del fascio: < 2 mrad.

Dati Elettrici

– Tensione di alimentazione: 18…30 V DC.

– Consumo di corrente (Ub = 24 V): < 70 mA.

– Frequenza di commutazione: 250 Hz.

– Velocità di misura: 1…500 /s.

– Ritardo di accensione/spegnimento: 0…10.000 ms.

– Deriva termica: < 0,4 mm/K.

– Intervallo di temperatura: -40…50 °C.

– Numero di uscite di commutazione: 2.

– Caduta di tensione all’uscita di commutazione: < 2,5 V.

– Corrente di commutazione all’uscita di commutazione: 100 mA.

– Uscita analogica: 0…10 V/4…20 mA.

– Protezione contro i cortocircuiti: Sì.

– Protezione contro l’inversione di polarità e il sovraccarico: Sì.

– Modalità Teach-In: HT, VT, FT, TP.

– Interfaccia: IO-Link V1.1.

– Classe di protezione: III.

Dati Meccanici

– Metodo di regolazione: Menu (OLED).

– Materiale della custodia: Plastica ABS e PC.

– Protezione dell’ottica: Plastica PMMA.

– Grado di protezione: IP68.

– Tipo di connessione: M12 × 1; 4-pin.

– Peso: 43 g.

Dati di Sicurezza

– MTTFd (EN ISO 13849-1): 349,73 anni.

Uscite

– Uscita errore: Sì.

– Uscita analogica: Sì.

– IO-Link: Sì.

Parametri Impostabili

– Uscita analogica: 0…10 V o 4…20 mA.

– Uscita: Uscita analogica, Uscita errore, Push-pull, NPN, PNP, Uscita antimbrattamento.

– Altri parametri: Ritardo di diseccitazione, Dimensionamento uscita analogica, Ritardo di eccitazione, Filtro, Isteresi, Luce di trasmissione, Modalità Teach.

– Tutti gli altri parametri sono contenuti nella documentazione del prodotto.

Norme e Certificati

La luminosità del display può diminuire con l’aumentare della vita media. Ciò non influisce sul funzionamento del sensore.

Dimensioni del Punto Luce

– A 0 m: 5 mm.

– A 3 m: 9 mm.

Schema Elettrico

Per il dettaglio dello schema elettrico, fare riferimento alla documentazione del prodotto.

Variazione della Distanza di Lavoro

Curva caratteristica riferita al bianco, remissione 90%.

– Sr = Distanza di commutazione.

– dSr = Variazione della distanza.

Per ulteriori dettagli, consultare la documentazione del prodotto.

Pannello di Controllo

– 20 = Tasto Enter.

– 22 = Tasto Su.

– 23 = Tasto Giù.

– 60 = Display.

Disegno Quotato

Misure in mm (1 mm = 0,03937 pollici).

– 1 = Diodo emettitore.

– 2 = Diodo ricevitore.

– Vite M4 = 0,5 Nm.

Prodotti Aggiuntivi

– Centralina analogica AW02.

– Convertitore IO-Link.

– IO-Link master.

– Custodia di protezione ZSV-0x-01.

– Set di custodia di protezione ZSP-NN-02.

– Software.

Download

– Scheda tecnica.

– Istruzioni per la messa in funzione.

– Manuale d’uso.

– Quickstart.

– Dati CAD.

– Dati ECAD.

– Dati WSCAD.

– Dati EPLAN.

– Opuscoli prodotti.

– File di descrizione dei prodotti.

– IODD_OY1P303P0102_V1.1.zip.

– IODD_OY1P303P0102_V1.0.1.zip.

– Protocollo di interfaccia.

– Dichiarazioni di conformità / Omologazioni.

– Certificati prodotti.

– OY1P303P0102_IO-Link_V1.1_Manufacturer_declaration.pdf.

Applicazioni

– Rilevamento di scomparti occupati in navette di magazzini a scaffalature alte tramite sensori di distanza laser a tempo di volo ToF.

– Rilevamento degli ostacoli per sistemi di trasporto senza conducente tramite sensori di distanza laser a tempo di volo ToF.

– Misurazione dell’altezza di impilamento dei pannelli in legno nei cuscinetti superficiali mediante sensori di distanza laser.

– Riconoscimento di pile di lamiere nella costruzione della carrozzeria di autovetture tramite sensori di distanza laser a tempo di volo ToF.
