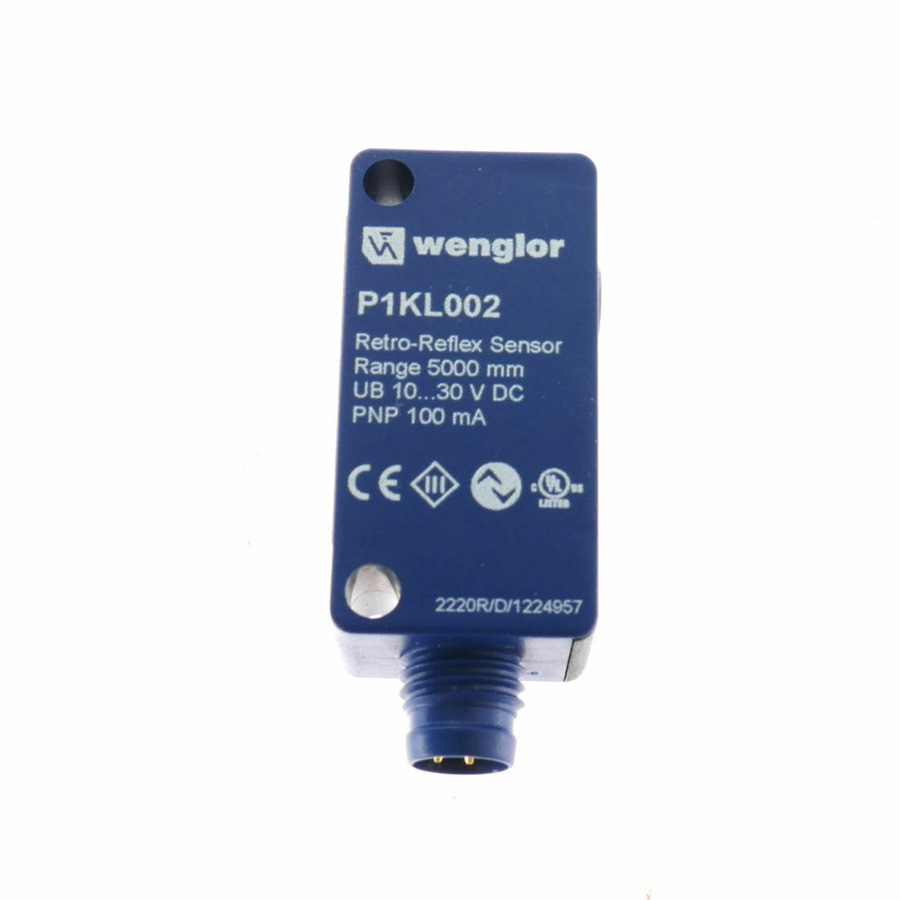

WENGLOR P1KL002

Descrizione del Prodotto

La barriera catarifrangente universale WENGLOR P1KL002 utilizza luce rossa e un riflettore per rilevare in modo affidabile oggetti con superfici riflettenti o lucide ad alte velocità. Grazie al suo ampio raggio d’azione, il sensore è ideale per gestire controlli di alimentazione e presenza, nonché per rilevare oggetti su nastri trasportatori larghi. L’interfaccia IO-Link consente la configurazione delle barriere catarifrangenti (PNP/NPN, NC/NO, distanza di commutazione) e la lettura degli stati di commutazione e dei valori dei segnali.

Dati Ottici

– Portata: 5000 mm
– Riflettore di riferimento: RQ100BA
– Isteresi di commutazione: < 10%
– Sorgente luminosa: Luce rossa
– Filtro di polarizzazione: Sì
– Durata operativa (T = +25 °C): 100.000 h
– Massima luce ambientale: 10.000 Lux
– Ottica a doppia lente: Sì

Dati Elettrici

– Tensione di alimentazione: 10…30 V DC
– Tensione di alimentazione con IO-Link: 18…30 V DC
– Consumo di corrente (Ub = 24 V): < 20 mA
– Frequenza di commutazione: 2000 Hz
– Frequenza di commutazione (modalità veloce): 3500 Hz
– Tempo di risposta: 0,25 ms
– Tempo di risposta (modalità veloce): 0,14 ms
– Deriva termica: < 10%
– Intervallo di temperatura: -40…60 °C
– Caduta di tensione all’uscita di commutazione: < 2 V
– Corrente di commutazione: 100 mA
– Corrente residua all’uscita di commutazione: < 50 µA
– Protezione contro cortocircuiti e sovraccarichi: Sì
– Protezione contro l’inversione di polarità: Sì
– Bloccabile: Sì
– Interfaccia: IO-Link V1.1
– Classe di protezione: III

Dati Meccanici

– Metodo di regolazione: Potenziometro
– Materiale della custodia: Plastica
– Grado di protezione: IP67/IP68
– Connessione: M8 × 1, 4 poli
– Copertura ottica: PMMA

Dati di Sicurezza

– MTTFd (EN ISO 13849-1): 2808,97 anni

Uscite

– IO-Link: Sì
– PNP NO/NC antivalente: Sì

Applicazioni

Controllo del livello di riempimento nello svolgimento delle etichette tramite barriera catarifrangente.

Download

– Scheda tecnica
– Istruzioni per la messa in funzione
– Manuale d’uso
– Dati CAD
– Dati ECAD
– Opuscoli prodotti
– File di descrizione dei prodotti
– Protocollo di interfaccia
– Dichiarazioni di conformità / Omologazioni
