Descrizione del Prodotto

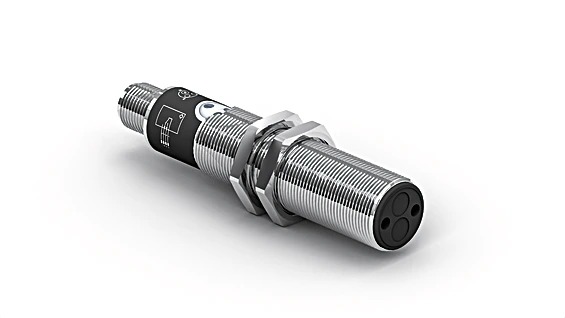

Il sensore di tasteggio diretto energetico WENGLOR TC22PA3 integra emettitore e ricevitore in un unico alloggiamento. Questo dispositivo valuta la luce riflessa dall’oggetto: non appena un oggetto raggiunge la distanza di rilevamento impostata, l’uscita commuta di conseguenza. Gli oggetti chiari riflettono meglio la luce rispetto a quelli scuri, permettendo il riconoscimento a distanze maggiori.
Caratteristiche Principali
– Custodia in acciaio inox
– Portata regolabile
Dati Ottici
– Portata: 200 mm
– Isteresi di commutazione: < 15%
– Tipo di luce: Luce infrarossa
– Vita media (Tu = +25 °C): 100.000 h
– Livello luce estranea: 10.000 Lux
– Angolo ottico: 12°
Dati Elettrici
– Tensione di alimentazione: 10…30 V DC
– Assorbimento di corrente (Ub = 24 V): < 40 mA
– Frequenza di commutazione: 1.500 Hz
– Tempo di risposta: 330 µs
– Deriva termica: < 10%
– Fascia temperatura: -25…60 °C
– Caduta di tensione uscita di commutazione: < 2,5 V
– PNP/max. corrente di commutazione: 200 mA
– Corrente residua uscita di commutazione: < 50 µA
– Protezione contro i cortocircuiti: sì
– Protezione all’inversione di polarità: sì
– Protezione al sovraccarico: sì
– Classe di protezione: III
Dati Meccanici
– Tipo di regolazione: Potenziometro
– Materiale custodia: Acciaio inox V2A (1.4305/303)
– Completamente incapsulato: sì
– Grado di protezione: IP67
– Tipo di connessione: M12 × 1; 4-pin
– Peso: 38 g
Dati Tecnici di Sicurezza
– MTTFd (EN ISO 13849-1): 2.227,16 a
Uscita
– PNP contatto chiuso/aperto antivalente: sì
Parametri Impostabili
– Commutazione: contatto chiuso, contatto chiuso+contatto aperto, contatto aperto
Tutti gli altri parametri sono contenuti nella documentazione del prodotto.
Norme e Certificati
Per informazioni dettagliate, consultare la documentazione ufficiale del prodotto.
Schema Elettrico
Disponibile nella documentazione tecnica del prodotto.
Pannello di Controllo
– 05 = Potenziometro
– 02 = Segnale antimbrattamento
– 01 = Segnalazione dello stato di commutazione
Disegno Quotato
Misure in mm (1 mm = 0,03937 pollici)
– 1 = Diodo ricevitore
– 2 = Diodo emettitore
– Apertura chiave
Prodotti Aggiuntivi
– Accessorio antipolvere STAUBTUBUS-01
– PNP-NPN convertitore BG2V1P-N-2M
Download
– Scheda tecnica
– Istruzioni per la messa in funzione
– Manuale d’uso
– Dati CAD
– Dati ECAD
– EPLAN-Data EPLAN-Portal
– WSCAD-Data WSCAD-Portal
– Dichiarazioni di conformità / Omologazioni
Applicazioni
Per informazioni sulle applicazioni specifiche, consultare la documentazione ufficiale del prodotto.
Note
Per ulteriori dettagli e aggiornamenti, si consiglia di consultare la documentazione ufficiale fornita dal produttore.
