WENGLOR TC55PA3

Descrizione del Prodotto

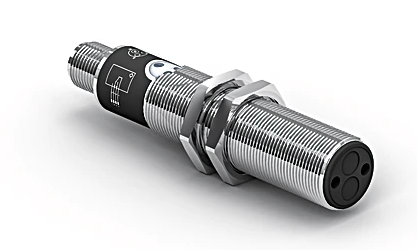

Il sensore di tasteggio diretto energetico WENGLOR TC55PA3 integra emettitore e ricevitore in un’unica custodia. Questo dispositivo misura la luce riflessa dagli oggetti e commuta l’uscita quando un oggetto raggiunge la distanza di rilevamento impostata. Gli oggetti chiari, riflettendo più luce rispetto a quelli scuri, possono essere rilevati a distanze maggiori.

Caratteristiche Principali

• Custodia in acciaio inox
• Portata regolabile fino a 500 mm
• Luce infrarossa come sorgente luminosa
• Frequenza di commutazione fino a 2 kHz
• Grado di protezione IP67

Specifiche Tecniche

Dati Ottici

• Portata: 500 mm
• Isteresi di commutazione: < 15%
• Tipo di luce: Luce infrarossa
• Vita media (Tu = +25 °C): 100.000 h
• Livello luce estranea: 10.000 Lux
• Angolo ottico: 12°

Dati Elettrici

• Tensione di alimentazione: 10…30 V DC
• Assorbimento di corrente (Ub = 24 V): < 40 mA
• Frequenza di commutazione: 2 kHz
• Tempo di risposta: 250 µs
• Deriva termica: < 10%
• Fascia temperatura: -25…60 °C
• Caduta di tensione uscita di commutazione: < 2,5 V
• PNP/max. corrente di commutazione: 200 mA
• Corrente residua uscita di commutazione: < 50 µA
• Protezione contro i cortocircuiti: Sì
• Protezione all’inversione di polarità: Sì
• Protezione al sovraccarico: Sì
• Classe di protezione: III

Dati Meccanici

• Tipo di regolazione: Potenziometro
• Materiale custodia: Acciaio inox V2A (1.4305/303)
• Completamente incapsulato: Sì
• Grado di protezione: IP67
• Tipo di connessione: M12 × 1; 4-pin
• Peso: 43 g

Dati Tecnici di Sicurezza

• MTTFd (EN ISO 13849-1): 2.028,75 a

Uscita

• PNP contatto chiuso/aperto antivalente: Sì

Parametri Impostabili

• Commutazione: contatto chiuso, contatto chiuso+contatto aperto, contatto aperto

Norme e Certificati

Per informazioni dettagliate sulle norme e certificati, consultare la documentazione del prodotto.

Schema Elettrico

Lo schema elettrico dettagliato è disponibile nella documentazione del prodotto.

Pannello di Controllo

• 05 = Potenziometro
• 02 = Segnale antimbrattamento
• 01 = Segnalazione dello stato di commutazione

Disegno Quotato

Le misure in mm (1 mm = 0,03937 pollici) e ulteriori dettagli sono disponibili nella documentazione del prodotto.

Prodotti Aggiuntivi

• Accessorio antipolvere STAUBTUBUS-01
• PNP-NPN convertitore BG2V1P-N-2M

Download

• Scheda tecnica
• Istruzioni per la messa in funzione
• Manuale d’uso
• Dati CAD
• Dati ECAD
• EPLAN-Data EPLAN-Portal
• WSCAD-Data WSCAD-Portal
• Dichiarazioni di conformità / Omologazioni

Applicazioni

Il sensore TC55PA3 è ideale per applicazioni che richiedono il rilevamento preciso di oggetti a distanze fino a 500 mm, come nel settore dell’automazione industriale e del controllo qualità.

Note

Per ulteriori dettagli e informazioni aggiornate, si consiglia di consultare la documentazione ufficiale del prodotto fornita da WENGLOR.
