ABB 2TLA022302R0200

Descrizione del Prodotto

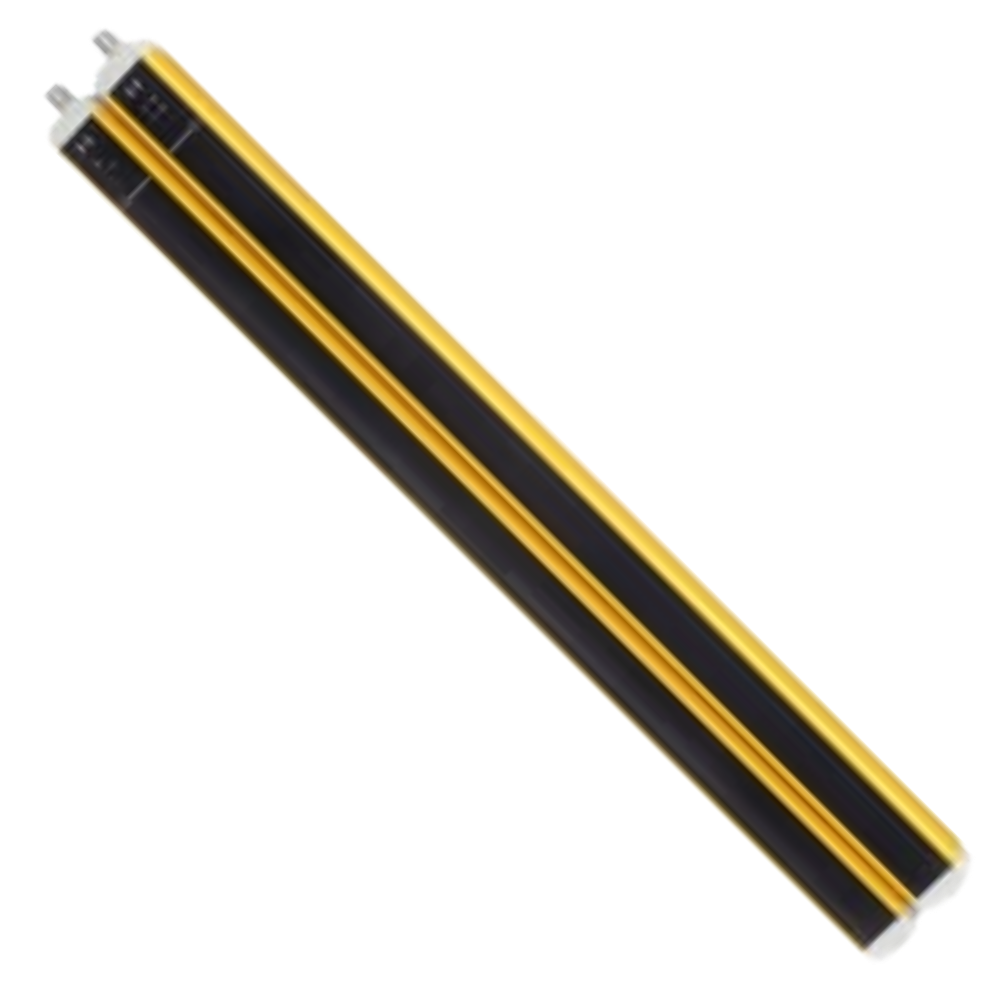

La barriera fotoelettrica di sicurezza ABB Orion1-4-30-045-B (codice prodotto: 2TLA022302R0200) è progettata per la rilevazione delle mani, offrendo una protezione affidabile nelle applicazioni industriali. Con una risoluzione di 30 mm e un’altezza protetta di 450 mm, è ideale per l’uso in macchine servite manualmente. La sua struttura compatta e le funzionalità integrate la rendono facile da installare e utilizzare.

Specifiche Tecniche

– **Tipo di dispositivo:** Barriera fotoelettrica di sicurezza, Tipo 4 Base per rilevazione delle mani
– **Serie:** Orion1
– **Dimensioni:** 32,3 mm (larghezza) x 36,9 mm (profondità)
– **Altezza protetta:** 450 mm
– **Numero di raggi:** 24
– **Altezza totale:** 533,2 mm
– **Risoluzione:** 30 mm
– **Distanza operativa:** Da 0,2 a 19 m
– **Tempo di risposta:** 13 ms
– **Angolo di apertura:** 5°
– **Sorgente luminosa:** LED a infrarossi
– **Alimentazione:** 24 V DC
– **Uscite:** 2 PNP
– **Corrente di uscita:** 0,5 A
– **Materiale della custodia:** Alluminio verniciato
– **Grado di protezione:** IP65
– **Connessioni:** M12 4 poli maschio sul trasmettitore, M12 8 poli maschio sul ricevitore
– **Lunghezza del cavo:** 50 m
– **Temperatura di funzionamento:** Da 0°C a 55°C
– **Temperatura di stoccaggio:** Da -25°C a 70°C
– **Montaggio:** Superficie
– **Certificazioni:** cULus Listed, TUV Certified, conformità alle direttive Machinery 2006/42/EC, EMC 2004/108/EC, EN ISO 13849-1:2008, EN 62061:2005+A1:2013, EN 61496-1:2013, EN 61508-1:2010

Caratteristiche Principali

– **Funzione EDM integrata:** Ogni barriera può monitorare gli attuatori senza necessità di moduli di controllo aggiuntivi.
– **Design compatto:** Facilita l’installazione in spazi ristretti.
– **Facilità d’uso:** Progettata per un’installazione e configurazione semplici, riducendo i tempi di fermo macchina.
– **Applicazioni versatili:** Adatta per macchine servite manualmente e per la delimitazione di zone di lavoro all’interno di aree pericolose.

Applicazioni Tipiche

– Protezione di operatori in macchine con accesso manuale frequente.
– Delimitazione di zone di lavoro all’interno di aree pericolose.
– Installazione orizzontale per la protezione di aree specifiche.

Note

– Assicurarsi che l’installazione e l’uso siano conformi alle normative di sicurezza vigenti.
– Consultare il manuale del prodotto per dettagli su installazione, configurazione e manutenzione.
