FESTO 163340

Descrizione del Prodotto

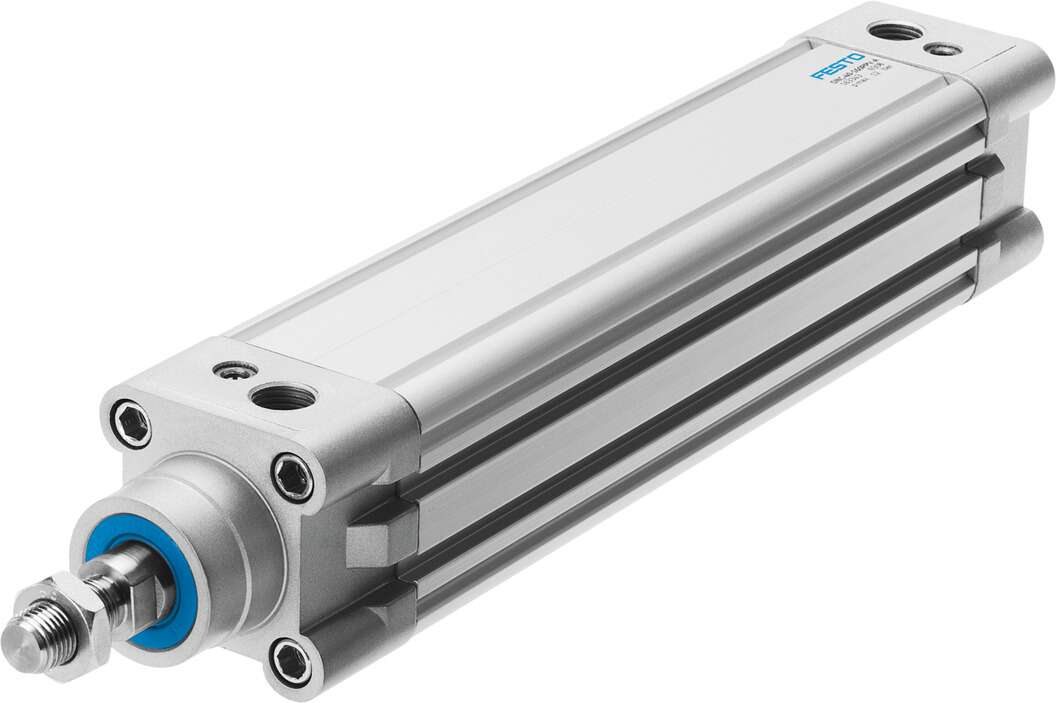

Il cilindro normalizzato DNC-40-80-PPV-A di Festo è un attuatore pneumatico a doppio effetto conforme alla norma ISO 15552, progettato per applicazioni industriali che richiedono precisione e affidabilità.

Specifiche Tecniche

Codice Prodotto: 163340

Diametro del Pistone: 40 mm

Corsa: 80 mm

Filettatura dell’Asta: M12x1,25

Amortizzazione: Pneumatica, regolabile su entrambi i lati

Posizione di Montaggio: Qualsiasi

Conformità Normativa: ISO 15552

Estremità dell’Asta: Filettatura esterna

Forma Costruttiva: Pistone, asta, camicia profilata

Rilevamento della Posizione: Per sensore di prossimità

Varianti: Asta singola

Pressione di Esercizio: 0,6 bar … 12 bar

Modalità di Funzionamento: Doppio effetto

Fluido Operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]

Nota sul Fluido Operativo: Supporta funzionamento con lubrificazione (richiede utilizzo continuo)

Classe di Resistenza alla Corrosione CRC: 2 – rischio di corrosione moderato

Temperatura Ambiente: -20 °C … 80 °C

Energia d’Impatto nelle Posizioni Finali: 0,2 J

Lunghezza dell’Amortizzazione: 20 mm

Forza Teorica con 6 bar, Ritorno: 633 N

Forza Teorica con 6 bar, Avanzamento: 754 N

Massa Mobile con Corsa di 0 mm: 307 g

Peso Aggiuntivo per 10 mm di Corsa: 45 g

Peso Base con Corsa di 0 mm: 800 g

Aumento Massa Mobile per 10 mm di Corsa: 16 g

Tipo di Fissaggio: Con filettatura interna, con accessori

Connessione Pneumatica: G1/4

Nota sul Materiale: Conforme alla Direttiva RoHS

Materiale del Coperchio: Alluminio pressofuso, rivestito

Materiale delle Guarnizioni: TPE-U (PU)

Materiale dell’Asta: Acciaio ad alta lega

Materiale della Camicia del Cilindro: Lega di alluminio forgiato, anodizzato liscio

Applicazioni Tipiche

Il cilindro DNC-40-80-PPV-A è ideale per applicazioni industriali che richiedono movimenti lineari precisi e affidabili, come sistemi di automazione, assemblaggio e movimentazione materiali.

Note Aggiuntive

Per garantire prestazioni ottimali e una lunga durata, si raccomanda di seguire le linee guida del produttore per l’installazione, l’uso e la manutenzione del cilindro.
