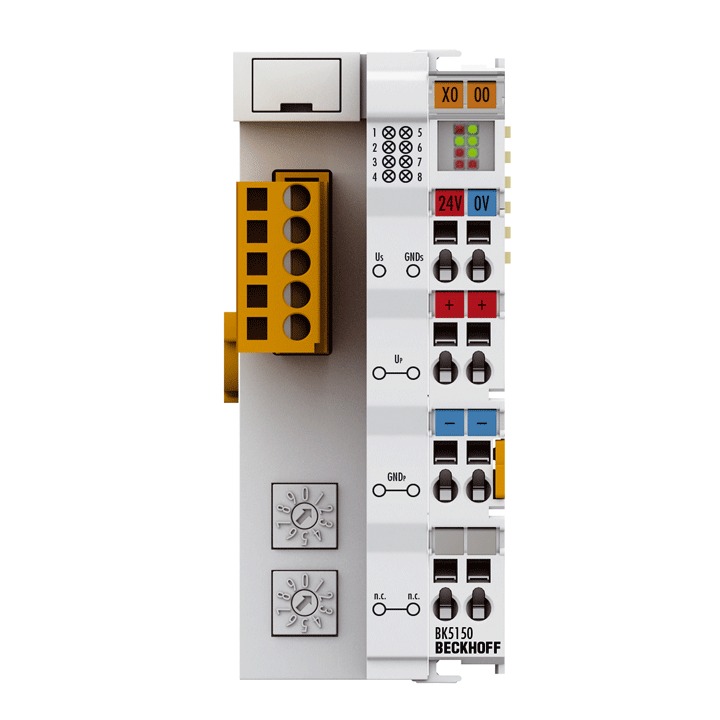

BECKHOFF BK5150

Descrizione del Prodotto

Il Bus Coupler compatto BK5150 per CANopen estende il sistema di Bus Terminal Beckhoff con una versione ottimizzata in termini di costi in un alloggiamento compatto. Supporta fino a 64 Bus Terminal; con l’estensione del bus terminal, è possibile collegare fino a 255 Bus Terminal. Il Bus Coupler CANopen offre il rilevamento automatico della velocità di trasmissione fino a 1 Mbaud e due interruttori di selezione dell’indirizzo per l’assegnazione degli indirizzi. Un connettore a 5 pin per la connessione al fieldbus è incluso nella fornitura. In alternativa, è possibile collegare il connettore ZS1052-3000 con resistenza di terminazione integrata.

Stato del Prodotto

Consegna regolare

Dati Tecnici

Numero di Bus Terminal: 64 (255 con estensione K-bus)

Numero massimo di byte fieldbus: 16 Tx/Rx PDOs

Numero di PDOs (CANopen): 16 Tx/Rx PDOs

Funzionalità aggiuntive CANopen: life, node guarding, emergency object, mappatura variabile, store/restore

Velocità di trasferimento dati: rilevamento automatico fino a 1 Mbaud

Interfaccia bus: connettore open style, 5 pin

Mezzo di trasferimento dati: cavo in rame schermato e intrecciato, 2 x segnale, 1 x terra (raccomandato)

Alimentazione: 24 V DC (-15%/+20%)

Interfaccia seriale: interfaccia di configurazione

LED diagnostici: 2 x alimentazione, 2 x K-bus, 2 x fieldbus

Corrente di alimentazione K-bus: 1750 mA

Modalità PDO: sincrona, ciclica, evento guidato, polling

Peso: circa 100 g

Temperatura di esercizio/immagazzinamento: -25…+60°C / -40…+85°C

Umidità relativa: 95%, senza condensa

Resistenza a vibrazioni/urti: conforme a EN 60068-2-6 / EN 60068-2-27

Immunità/emissione EMC: conforme a EN 61000-6-2 / EN 61000-6-4

Grado di protezione/posizione di installazione: IP20 / variabile

Approvazioni/marcature: CE, UL, ATEX, IECEx

Marcatura Ex: ATEX: II 3 G Ex ec IIC T4 Gc; IECEx: Ex ec IIC T4 Gc

Dati dell’Alloggiamento

Forma del design: alloggiamento terminale compatto con LED di segnalazione

Materiale: policarbonato

Dimensioni (L x A x P): 44 mm x 100 mm x 68 mm

Installazione: su guida DIN da 35 mm, conforme a EN 60715 con blocco

Montaggio affiancato mediante: connessione a doppia fessura e chiave

Marcatura: etichettatura della serie BZxxx

Cablaggio: conduttore solido (s), conduttore flessibile (st) e capocorda (f): azionamento a molla tramite cacciavite

Sezione trasversale di connessione: s*: 0,08…2,5 mm²; st*: 0,08…2,5 mm²; f*: 0,14…1,5 mm²

Lunghezza di spelatura: 8…9 mm

Carico di corrente dei contatti di potenza: I_max: 10 A

*s: filo solido; st: filo intrecciato; f: con capocorda
