FESTO 3192065

Descrizione del Prodotto

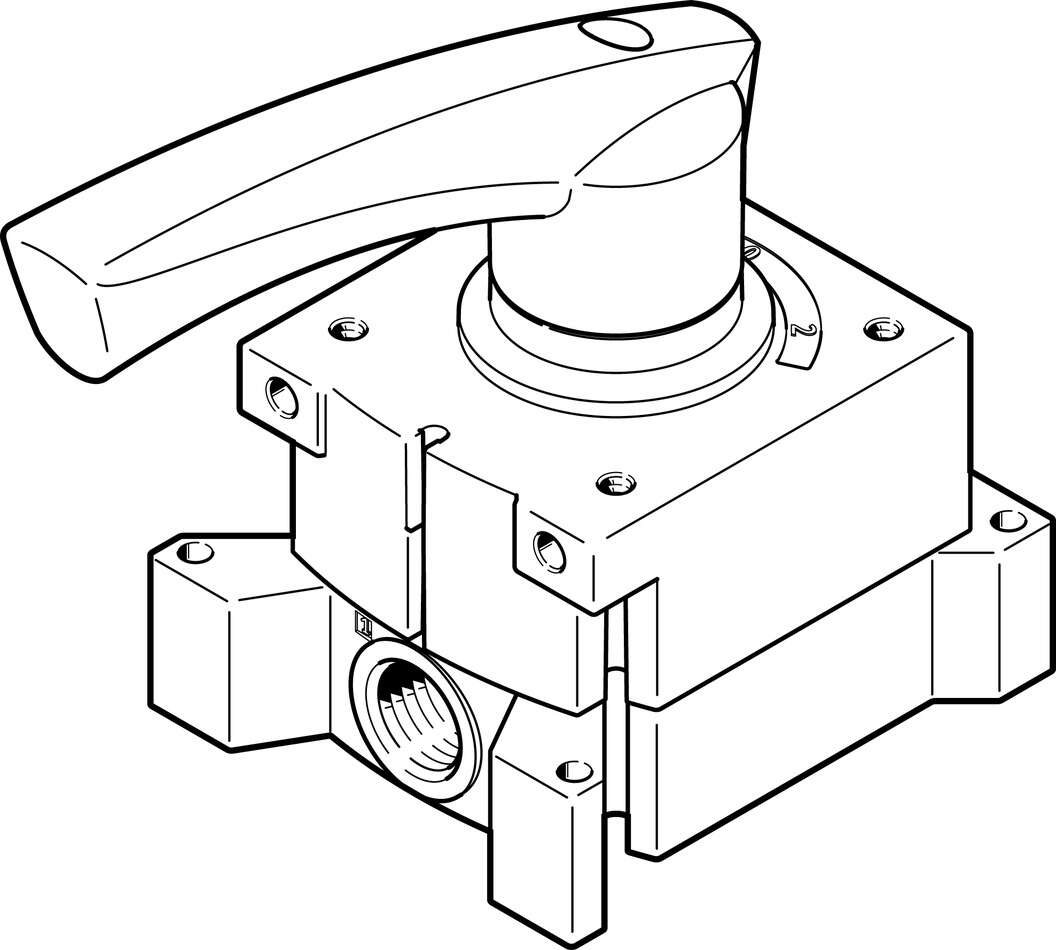

La valvola a leva manuale Festo VHER-H-B43C-G12 (codice prodotto 3192065) è progettata per il controllo manuale dei flussi pneumatici in applicazioni industriali. Offre una configurazione a 4/3 vie con posizione centrale chiusa, garantendo un controllo preciso e affidabile.

Caratteristiche Tecniche

– Funzione della valvola: 4/3 vie, posizione centrale chiusa
– Tipo di azionamento: Manuale
– Larghezza: 95 mm
– Portata nominale standard: 3.200 l/min
– Pressione di esercizio: da 0 a 10 bar
– Nota sulla pressione di esercizio: In modalità a doppia pressione, la pressione al collegamento 1 deve essere superiore a quella al collegamento 3. Il funzionamento con vuoto è possibile solo al collegamento 3.
– Design: Valvola a saracinesca rotante
– Dimensione nominale: 12 mm
– Funzione di scarico: Con opzione di regolazione del flusso
– Principio di tenuta: Duro
– Tipo di controllo: Diretto
– Direzione del flusso: Non reversibile
– Indicatore di posizione di commutazione: Con accessori
– Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
– Nota sul fluido operativo: Possibile funzionamento con lubrificazione (richiesta per uso continuativo)
– Classe di resistenza alla corrosione (CRC): 2 – Stress da corrosione moderato
– Temperatura del fluido: da -20 °C a 80 °C
– Temperatura ambiente: da -20 °C a 80 °C
– Coppia di azionamento: 5 Nm
– Peso del prodotto: 1.010 g
– Tipo di montaggio: Montaggio a pannello frontale con foro passante
– Collegamenti pneumatici: G1/2 per i porti 1, 2, 3 e 4
– Nota sui materiali: Privo di rame e PTFE, conforme RoHS
– Materiale delle guarnizioni: NBR
– Materiale del corpo: Alluminio pressofuso
– Materiale della leva: Alluminio pressofuso

Applicazioni

Questa valvola è ideale per applicazioni industriali che richiedono un controllo manuale affidabile dei flussi pneumatici, offrendo versatilità e facilità d’uso grazie al suo design ergonomico e alle opzioni di montaggio flessibili.

Note Aggiuntive

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la documentazione tecnica fornita dal produttore o di contattare un rappresentante Festo autorizzato.
