Descrizione del Prodotto

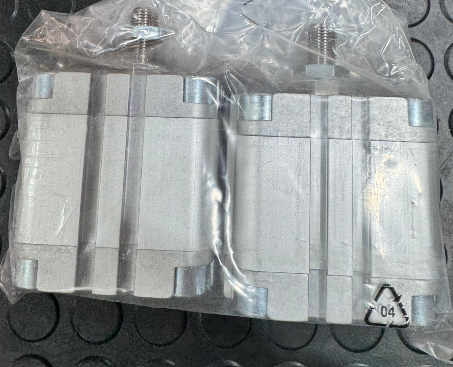

Il cilindro pneumatico compatto Festo ADVU-50-25-A-P-A è progettato per applicazioni che richiedono una soluzione salvaspazio, offrendo una riduzione del 50% dello spazio di installazione rispetto ai cilindri standard conformi alla norma ISO 15552. Con un diametro del pistone di 50 mm e una corsa di 25 mm, questo cilindro a doppio effetto fornisce una forza teorica di 1178 N a 6 bar in avanzamento e 1057 N in ritorno. È dotato di ammortizzatori elastici su entrambe le estremità per un funzionamento fluido e di un pistone magnetico che consente il rilevamento della posizione tramite sensori di prossimità.
Specifiche Tecniche
- Serie: ADVU
- Diametro del pistone: 50 mm
- Corsa: 25 mm
- Forza massima: 1178 N in avanzamento, 1057 N in ritorno
- Azione del cilindro: Doppio effetto
- Carico massimo: 112 g con corsa 0 mm; 16 g aggiuntivi per ogni 10 mm di corsa
- Connessione pneumatica: G1/8
- Diametro dello stelo: M12
- Filettatura dello stelo: M12 x 1,25
- Pressione di esercizio: 0,8 – 10 bar
- Temperatura di esercizio: -20°C – 80°C
- Ammortizzazione: Anelli/piastre di ammortizzazione elastici su entrambe le estremità
- Tipo di montaggio: Fori passanti
- Materiale del cilindro: Lega di alluminio forgiato
- Materiale dello stelo del pistone: Acciaio legato ad alta resistenza
- Dimensioni: 78 mm (L) x 71 mm (P) x 68 mm (A)
Caratteristiche Principali
- Riduzione del 50% dello spazio di installazione rispetto ai cilindri standard conformi alla norma ISO 15552.
- Ampia gamma di varianti per applicazioni personalizzate.
- Stelo con filettatura maschio.
- Ammortizzatori elastici su entrambe le estremità per un funzionamento fluido.
- Rilevamento della posizione tramite sensori di prossimità.
Documentazione
Per ulteriori informazioni, consultare la documentazione tecnica fornita.
