FESTO 536268

Descrizione del Prodotto

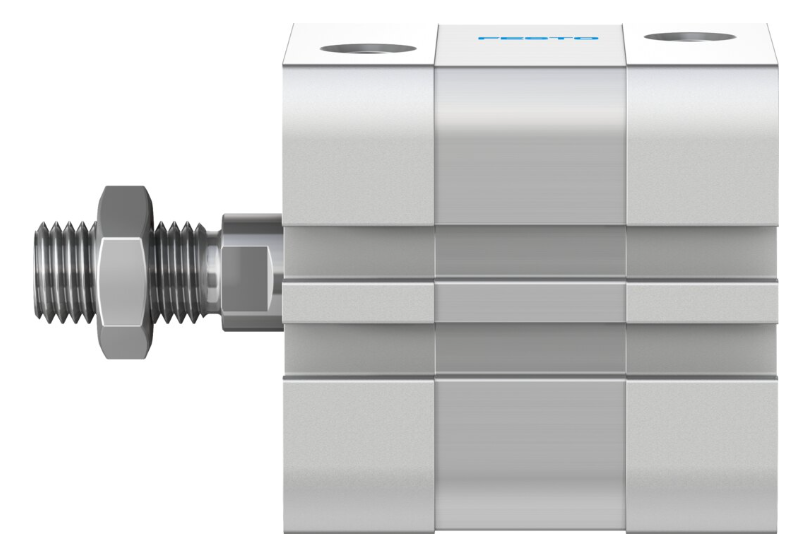

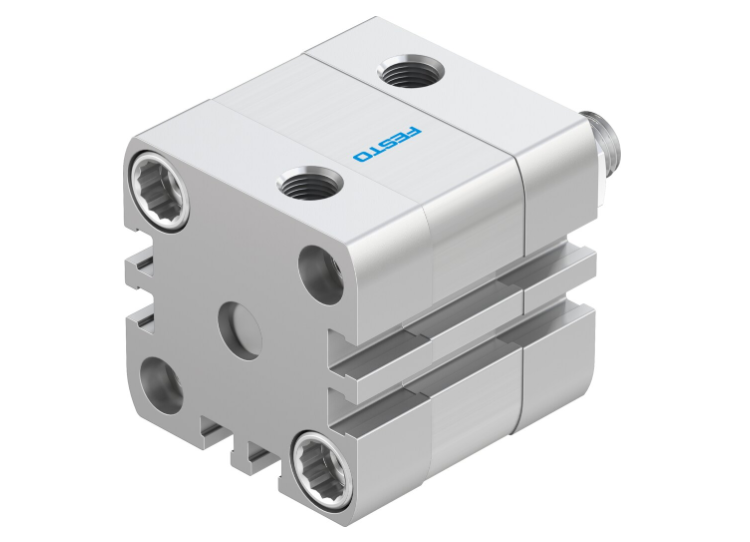

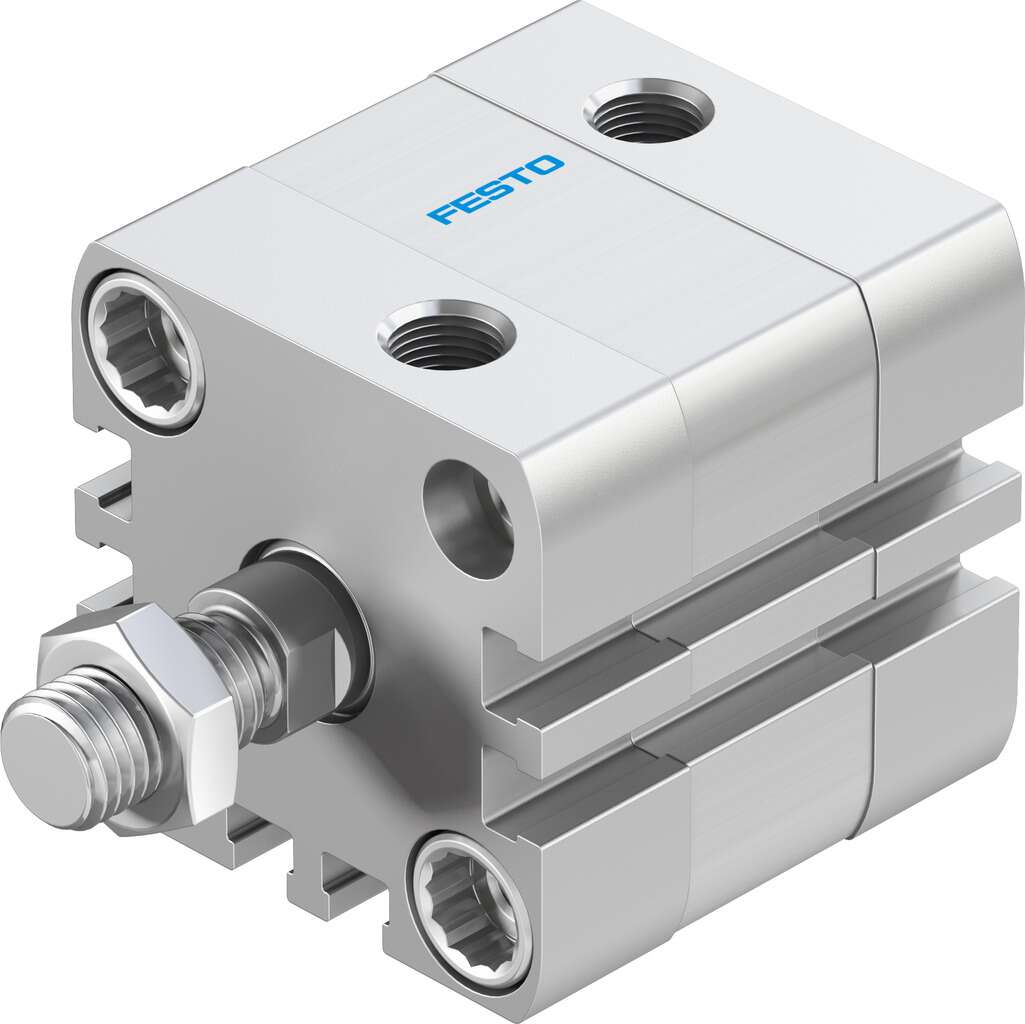

Il cilindro pneumatico compatto Festo ADN-32-5-A-P-A è progettato secondo la norma ISO 21287, offrendo una soluzione efficiente in termini di spazio con una riduzione fino al 50% dello spazio di installazione rispetto ai cilindri ISO 15552. Questo cilindro a doppio effetto presenta un diametro del pistone di 32 mm e una corsa di 5 mm, fornendo una forza teorica di 483 N a 6 bar in avanzamento. È dotato di anelli di ammortizzazione elastici su entrambi i lati e di un pistone magnetico per la rilevazione della posizione, garantendo un funzionamento fluido e durabilità. Il suo design compatto e le caratteristiche prestazionali lo rendono adatto a diverse applicazioni industriali dove lo spazio è limitato.

Specifiche Tecniche

• Serie:

  ADN

• Tipo di funzionamento:

  Doppio effetto

• Diametro del pistone:

  32 mm

• Corsa:

  5 mm

• Filettatura stelo pistone:

  M10x1,25

• Ammortizzazione:

  Anelli/piastre di ammortizzazione elastici su entrambi i lati

• Rilevamento della posizione:

  Per sensore di prossimità

• Pressione di esercizio:

  0,6 bar … 10 bar

• Forza teorica a 6 bar, corsa in avanzamento:

  483 N

• Forza teorica a 6 bar, corsa di ritorno:

  415 N

• Temperatura ambiente:

  -20 °C … 80 °C

• Materiale del corpo:

  Lega di alluminio anodizzato

• Materiale dello stelo del pistone:

  Acciaio legato di alta qualità

• Materiale delle guarnizioni:

  TPE-U(PUR)

• Connessione pneumatica:

  G1/8

• Conformità:

  ISO 21287

Applicazioni

Il cilindro compatto Festo ADN-32-5-A-P-A è ideale per applicazioni industriali che richiedono movimenti lineari in spazi ristretti, come nel settore dell’automazione, assemblaggio e manipolazione di materiali.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione tecnica fornita dal produttore.
