Descrizione del Prodotto

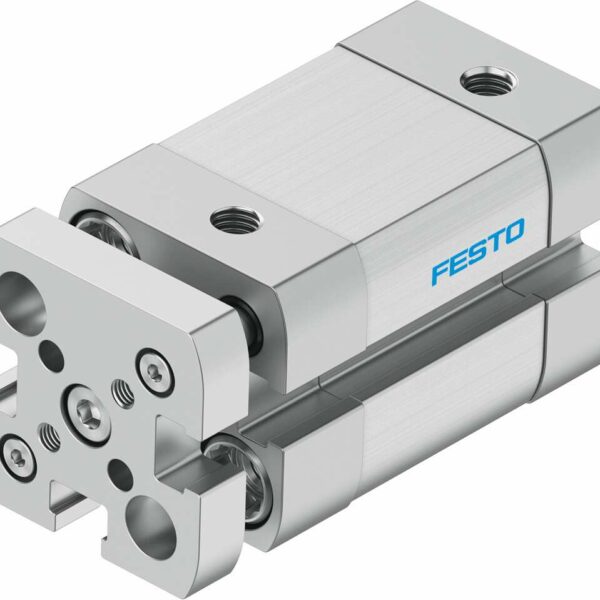

Il cilindro compatto Festo ADVULQ-20-10-P-A è un attuatore pneumatico a doppio effetto con stelo a sezione quadrata, progettato per applicazioni che richiedono un ingombro ridotto e un’elevata precisione nel controllo del movimento.
Specifiche Tecniche
– **Diametro del pistone:** 20 mm
– **Corsa:** 10 mm
– **Tipo di stelo:** Filettatura interna
– **Ammortizzazione:** Anelli/placche elastiche su entrambi i lati
– **Rilevamento della posizione:** Predisposto per sensori di prossimità
– **Tipo di funzionamento:** Doppio effetto
– **Pressione di esercizio:** 1 … 10 bar
– **Forza teorica a 6 bar (corsa in avanzamento):** 188 N
– **Forza teorica a 6 bar (corsa di ritorno):** 141 N
– **Temperatura ambiente:** -20 °C … 80 °C
– **Protezione contro la torsione/guida:** Stelo a sezione quadrata
– **Resistenza alla corrosione (CRC):** 2 – Stress da corrosione moderato
– **Connessione pneumatica:** M5
– **Materiale del corpo:** Lega di alluminio forgiato
– **Materiale dello stelo del pistone:** Acciaio inossidabile ad alta lega
– **Materiale delle guarnizioni dinamiche:** NBR, TPE-U(PU)
– **Peso base per corsa 0 mm:** 149 g
– **Massa mobile per corsa 0 mm:** 20 g
– **Peso aggiuntivo per 10 mm di corsa:** 23 g
– **Massa mobile aggiuntiva per 10 mm di corsa:** 6 g
– **Energia d’impatto nelle posizioni finali:** 0,14 J
– **Conformità LABS (PWIS):** VDMA24364-B1/B2-L
– **Posizione di montaggio:** A scelta
– **Tipo di montaggio:** Con foro passante o con accessori
– **Nota sul mezzo operativo e pilota:** Possibile funzionamento lubrificato (in tal caso, il funzionamento lubrificato sarà sempre necessario)
Applicazioni
Il cilindro compatto ADVULQ-20-10-P-A è ideale per applicazioni industriali che richiedono movimenti precisi in spazi ristretti, come sistemi di automazione, assemblaggio e manipolazione.
Note
Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione tecnica ufficiale fornita da Festo.
