Descrizione del Prodotto

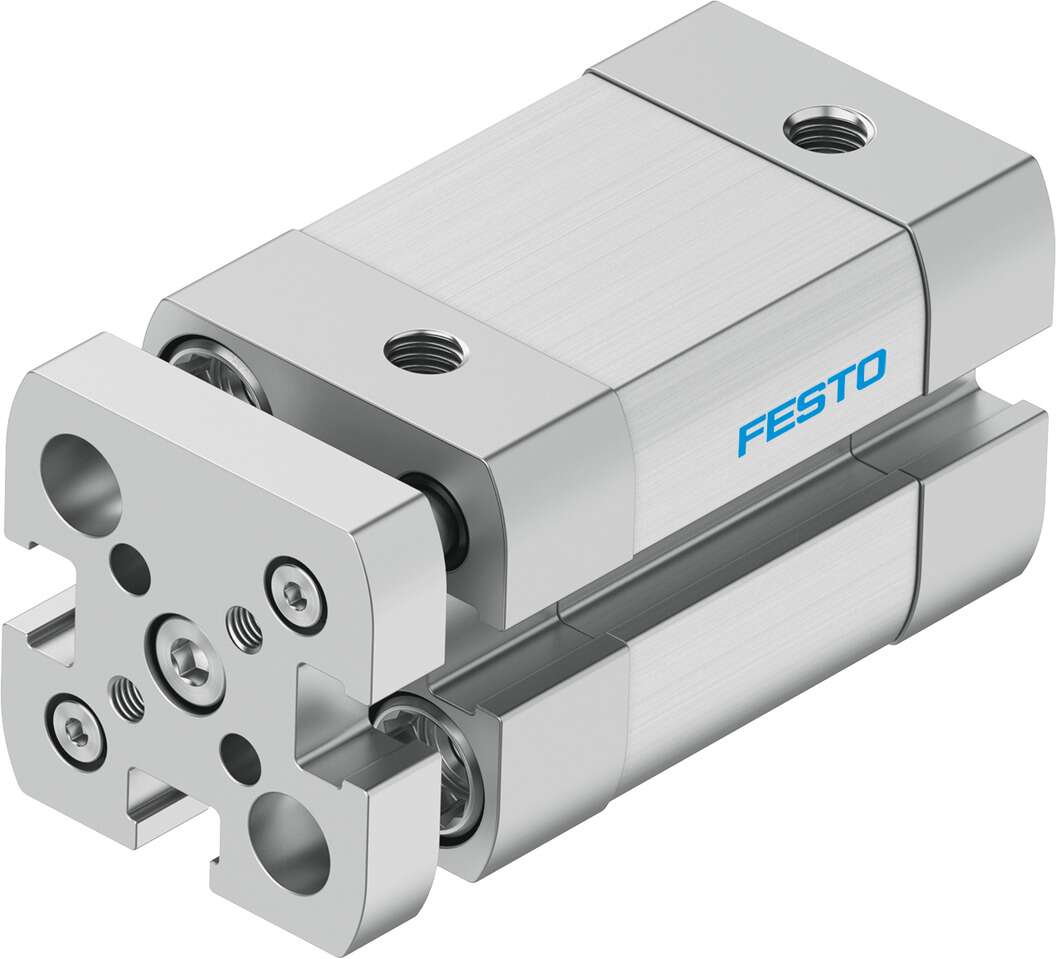

Il cilindro pneumatico compatto Festo ADNGF-12-10-P-A (codice prodotto 554206) è progettato secondo la norma ISO 21287. Questo cilindro a doppio effetto presenta un diametro del pistone di 12 mm e una corsa di 10 mm. È dotato di una guida con cuscinetto liscio e di un’asta del pistone protetta contro la rotazione mediante aste di guida e piastra a forcella. Il cilindro è equipaggiato con anelli di ammortizzazione elastici su entrambi i lati e consente il rilevamento della posizione tramite sensori di prossimità.
Specifiche Tecniche
Diametro del pistone: 12 mm
Corsa: 10 mm
Forza teorica a 6 bar: 68 N in avanzamento, 51 N in ritorno
Pressione di esercizio: da 1,5 a 10 bar
Temperatura ambiente: da -20°C a +80°C
Posizione di montaggio: qualsiasi
Connessione pneumatica: M5
Materiale del tubo cilindro: lega di alluminio forgiato, anodizzato liscio
Materiale dell’asta del pistone: acciaio legato ad alta resistenza
Materiale delle guarnizioni: TPE-U(PUR)
Classe di resistenza alla corrosione: 2 (stress da corrosione moderato)
Caratteristiche Principali
– Design compatto conforme alla norma ISO 21287
– Guida con cuscinetto liscio per applicazioni con carichi leggeri e velocità ridotte
– Ammortizzazione elastica su entrambi i lati per un funzionamento silenzioso
– Asta del pistone protetta contro la rotazione mediante aste di guida e piastra a forcella
– Compatibile con sensori di prossimità per il rilevamento della posizione
Applicazioni Tipiche
Il cilindro ADNGF-12-10-P-A è ideale per applicazioni che richiedono un design compatto e una guida precisa, come sistemi di automazione, assemblaggio e movimentazione di materiali.
Documentazione
Per ulteriori dettagli tecnici, è possibile consultare la scheda tecnica disponibile sul sito ufficiale di Festo.
