FESTO 554241

Descrizione del Prodotto

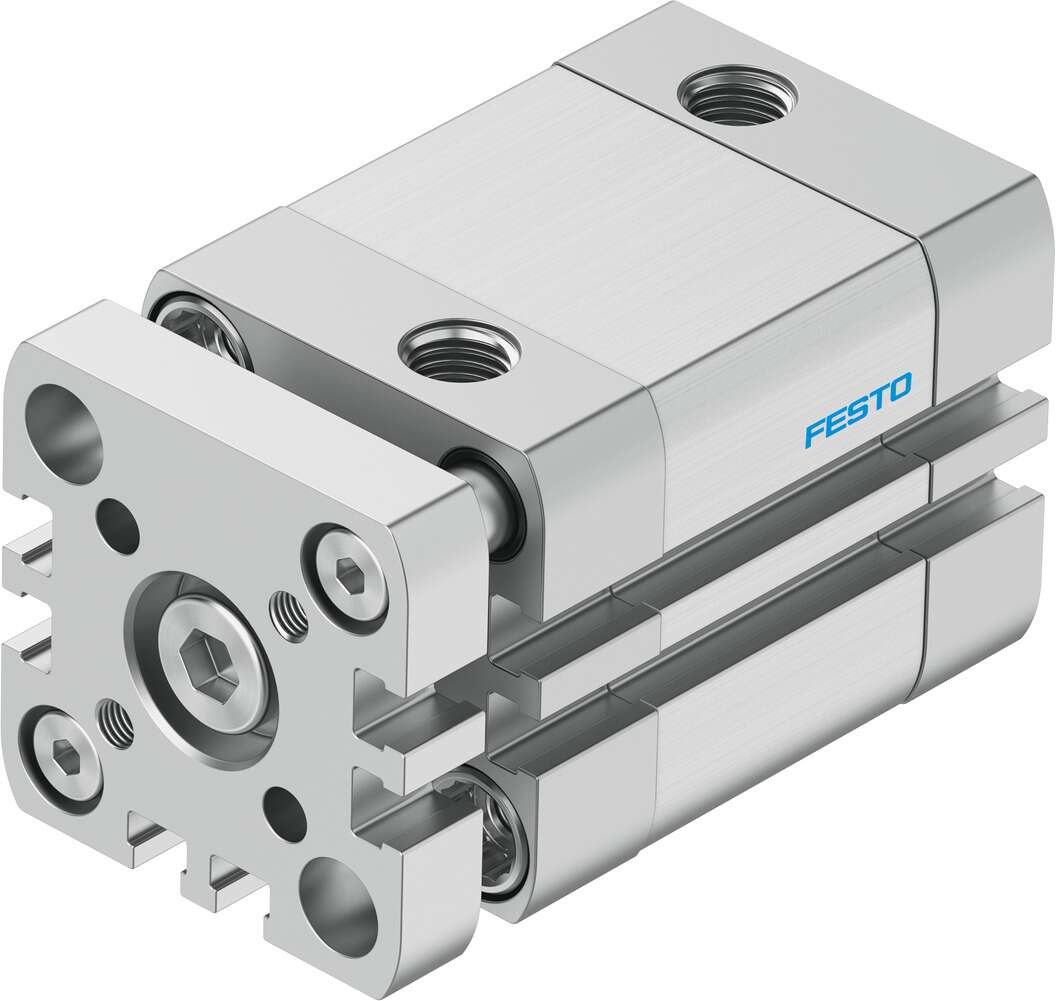

Il cilindro pneumatico compatto Festo ADNGF-32-20-P-A (codice prodotto 554241) è un attuatore a doppio effetto progettato secondo la norma ISO 21287. È dotato di una guida con cuscinetto liscio e di un’asta del pistone protetta contro la rotazione mediante aste di guida e piastra a forcella. Questo cilindro è ideale per applicazioni che richiedono un design compatto e prestazioni affidabili.

Specifiche Tecniche

• Diametro del pistone: 32 mm
• Corsa: 20 mm
• Forza teorica a 6 bar: 483 N in avanzamento, 415 N in ritorno
• Pressione di esercizio: da 1 a 10 bar
• Temperatura ambiente: da -20 °C a 80 °C
• Tipo di ammortizzazione: Anelli/piastre di ammortizzazione elastici su entrambi i lati
• Posizione di montaggio: Qualsiasi
• Connessione pneumatica: G1/8
• Materiale del cilindro: Lega di alluminio forgiato, anodizzato liscio
• Materiale dell’asta del pistone: Acciaio legato di alta qualità
• Materiale delle guarnizioni: TPE-U(PUR)
• Conformità RoHS: Conforme

Caratteristiche Principali

• Design compatto conforme alla norma ISO 21287
• Guida con cuscinetto liscio per un movimento fluido
• Asta del pistone protetta contro la rotazione mediante aste di guida e piastra a forcella
• Ammortizzazione elastica su entrambi i lati per ridurre l’energia d’impatto
• Compatibile con sensori di prossimità per il rilevamento della posizione
• Adatto per operazioni con o senza lubrificazione

Applicazioni Tipiche

Il cilindro ADNGF-32-20-P-A è utilizzato in una varietà di applicazioni industriali, tra cui:

• Sistemi di automazione
• Macchine per l’assemblaggio
• Linee di produzione
• Applicazioni che richiedono movimenti lineari precisi in spazi ristretti

Documentazione

Per ulteriori dettagli tecnici, consultare la scheda tecnica disponibile sul sito del produttore o presso i distributori autorizzati.
