SCHNEIDER XB4FW34B5

Descrizione del Prodotto

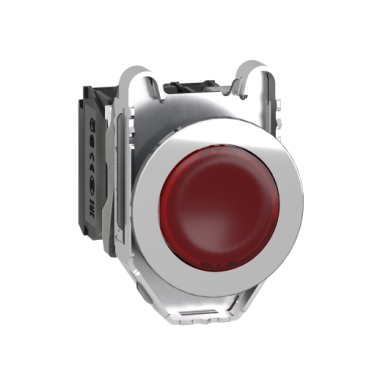

Il pulsante luminoso rosso filopannello modello XB4FW34B5 fa parte della gamma Harmony XB4 di Schneider Electric. Progettato per il montaggio a filo pannello, offre un design ergonomico ed estetico, ideale per applicazioni industriali.

Caratteristiche Principali

– Diametro di Montaggio: 30,5 mm

– Tipo di Operatore: Pulsante ad impulso con gemma liscia

– Colore dell’Attuatore: Rosso

– Composizione dei Contatti: 1 NO + 1 NC ad apertura lenta

– Sorgente Luminosa: LED integrato

– Tensione di Alimentazione Nominale: 24 V AC/DC a 50/60 Hz

– Materiale della Testa: Metallo cromato

– Materiale della Base di Fissaggio: Zamak

– Tipo di Fissaggio: Con viti (coppia consigliata: 0,8 Nm)

– Connessioni – Morsetti: Morsetti di fissaggio a vite, 1 x 0,22…2 x 2,5 mm² senza estremità cavo conforme a EN/IEC 60947-1

Prestazioni Elettriche

– Corrente Termica Convenzionale in Aria [Ith]: 10 A conforme a EN/IEC 60947-5-1

– Tensione Nominale di Isolamento [Ui]: 600 V (grado di inquinamento 3) conforme a EN/IEC 60947-1

– Tensione Nominale di Tenuta agli Impulsi [Uimp]: 6 kV conforme a EN/IEC 60947-1

– Corrente Nominale di Impiego [Ie]:

– 3 A a 240 V, AC-15, A600 conforme a EN/IEC 60947-5-1

– 6 A a 120 V, AC-15, A600 conforme a EN/IEC 60947-5-1

– 0,1 A a 600 V, DC-13, Q600 conforme a EN/IEC 60947-5-1

– 0,27 A a 250 V, DC-13, Q600 conforme a EN/IEC 60947-5-1

– 0,55 A a 125 V, DC-13, Q600 conforme a EN/IEC 60947-5-1

– 1,2 A a 600 V, AC-15, A600 conforme a EN/IEC 60947-5-1

– Durata Elettrica: 1.000.000 cicli, AC-15, 2 A a 230 V; AC-15, 3 A a 120 V; AC-15, 4 A a 24 V; DC-13, 0,2 A a 110 V; DC-13, 0,5 A a 24 V

Prestazioni Meccaniche

– Durata Meccanica: 10.000.000 cicli

– Corsa di Funzionamento:

– 1,5 mm (NC con modifica dello stato elettrico)

– 2,6 mm (NO con modifica dello stato elettrico)

– 4,3 mm (corsa totale)

– Forza di Funzionamento: 3,5 N (NC con modifica dello stato elettrico); 3,8 N

Caratteristiche Ambientali

– Grado di Protezione: IP66, IP67, IP69, IP69K conforme a IEC 60529

– Temperatura di Funzionamento: -40°C a 70°C

– Resistenza al Lavaggio ad Alta Pressione: 7.000.000 Pa a 55°C, distanza: 0,1 m

Dimensioni e Peso

– Altezza: 47 mm

– Larghezza: 36,6 mm

– Profondità: 55 mm

– Peso del Prodotto: 0,132 kg

Certificazioni e Conformità

– Conformità: EN/IEC 60947-5-1, EN/IEC 60947-1

– Certificazioni: CCC, EAC, CSA C22.2 14, UL 508, JIS C8201-5-1, JIS C8201-1

– Conformità RoHS: Sì

Note Aggiuntive

– Blocco LED Universale: Utilizzabile per tutti i colori

– Assemblaggio e Smontaggio: Semplici e rapidi

– Impronta di Carbonio: 2 kg CO₂ eq. per l’intero ciclo di vita

– Confezione: Realizzata con cartone riciclato (contenuto minimo del 70%)

Codice EAN: 3606489580698

Per ulteriori dettagli, consultare la scheda tecnica ufficiale di Schneider Electric.
