IFM IG5401

Descrizione del Prodotto

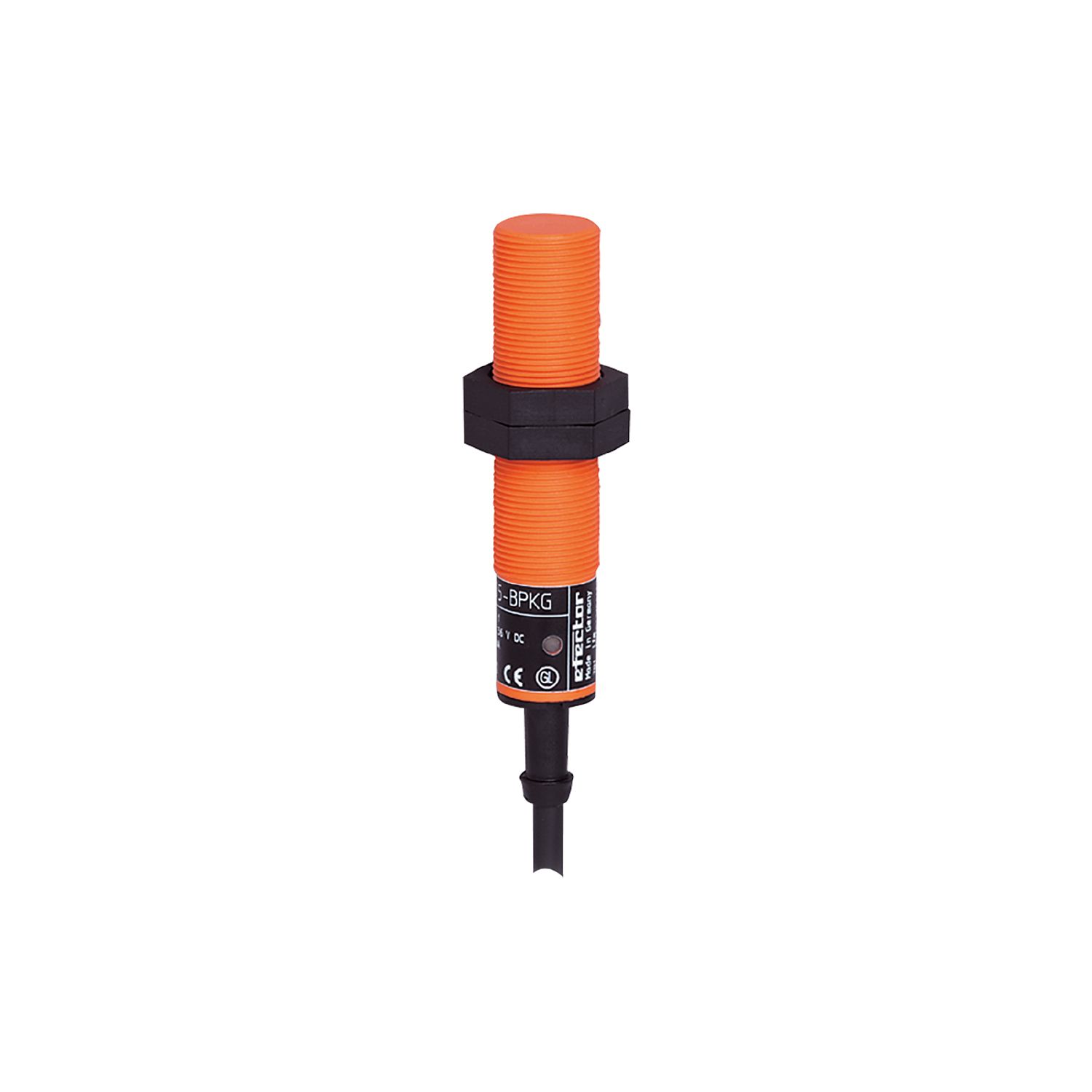

Il sensore induttivo IFM IG5401 è progettato per la rilevazione senza contatto di oggetti metallici. Presenta un corpo filettato in plastica con dimensioni M18 x 1 e una lunghezza di 80 mm. La distanza di rilevamento è di 8 mm, con montaggio non a filo. Il sensore opera con una tensione di alimentazione compresa tra 10 e 36 V DC e dispone di un’uscita PNP normalmente aperta. La frequenza di commutazione è di 300 Hz e la temperatura ambiente operativa varia da -25 a 80 °C. Il collegamento avviene tramite un cavo in PVC di 2 metri con 3 fili da 0,5 mm². Il materiale della custodia è PBT e il grado di protezione è IP67. Il sensore include un indicatore LED giallo per lo stato dell’uscita.

Specifiche Tecniche

– Design elettrico: PNP
– Funzione di uscita: Normalmente aperto (NO)
– Distanza di rilevamento: 8 mm
– Montaggio: Non a filo
– Tensione di esercizio: 10…36 V DC
– Consumo di corrente: 15 mA (a 24 V)
– Classe di protezione: II
– Protezione contro l’inversione di polarità: Sì
– Caduta di tensione massima all’uscita: 2,5 V
– Corrente di carico continua all’uscita: 250 mA
– Frequenza di commutazione: 300 Hz
– Protezione contro i cortocircuiti: Sì, di tipo pulsato
– Protezione contro i sovraccarichi: Sì
– Distanza di commutazione reale (Sr): 8 mm ± 10%
– Distanza di commutazione operativa: 0…6,5 mm
– Coefficiente di correzione: Acciaio: 1 / Acciaio inox: 0,7 / Ottone: 0,4 / Alluminio: 0,3 / Rame: 0,2
– Isteresi: 1…15% di Sr
– Deriva del punto di commutazione: -10…10% di Sr
– Temperatura ambiente: -25…80 °C
– Grado di protezione: IP67
– Materiale della custodia: PBT
– Indicatore di stato: LED giallo per lo stato dell’uscita
– Connessione: Cavo in PVC da 2 m, 3 x 0,5 mm²
– Accessori forniti: 2 dadi di fissaggio
– MTTF: 1853 anni
– Dimensioni: M18 x 1 / L = 80 mm
– Peso: 124,8 g

Applicazioni

Il sensore induttivo IFM IG5401 è ideale per applicazioni industriali che richiedono la rilevazione precisa e affidabile di oggetti metallici senza contatto fisico. Grazie al suo design robusto e al grado di protezione IP67, è adatto per ambienti difficili e condizioni operative gravose.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la documentazione ufficiale fornita dal produttore.
