SCHNEIDER ILM1002P31A0000

Descrizione del Prodotto

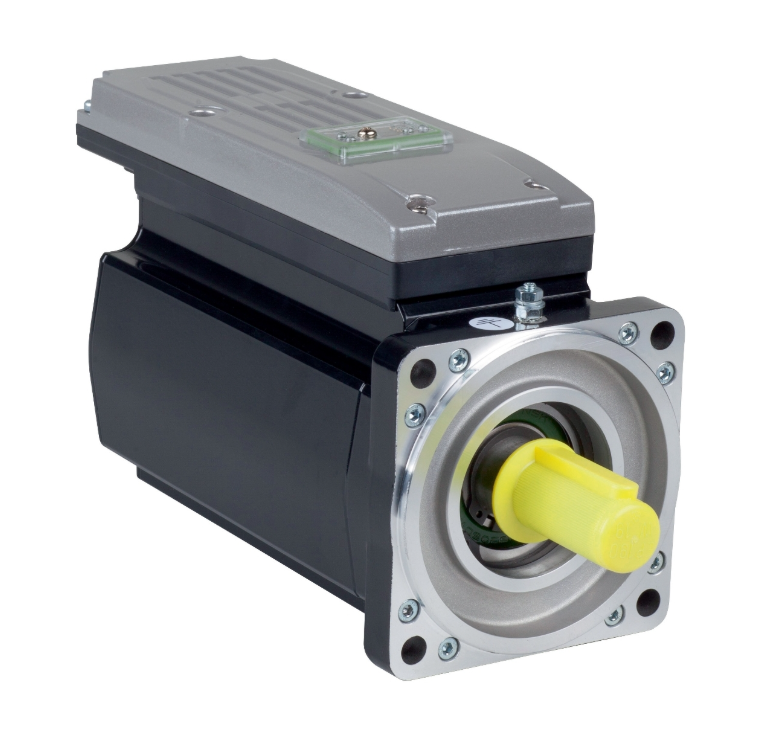

Il modello ILM1002P31A0000 di Schneider Electric è un servomotore integrato della gamma PacDrive 3, progettato per applicazioni di automazione industriale. Questo motore offre una coppia nominale di 2,9 Nm e una velocità nominale di 3000 giri/min, con un albero scanalato e senza freno di stazionamento. È dotato di un encoder assoluto monogiro SinCos Hiperface per un feedback preciso della velocità.

Caratteristiche Principali

– Coppia nominale: 2,9 Nm
– Velocità nominale: 3000 giri/min
– Potenza nominale in uscita: 910 W
– Corrente nominale: 2 A
– Corrente di stallo continua: 2,9 A
– Coppia di stallo continua: 4,4 Nm
– Coppia di stallo di picco: 18,3 Nm
– Tensione di alimentazione: 250…700 V
– Tipo di raffreddamento: Convezione naturale
– Tipo di feedback: Encoder assoluto monogiro SinCos Hiperface
– Risoluzione del feedback di velocità: 128 periodi
– Albero: Scanalato, diametro 19 mm, lunghezza 40 mm
– Flangia motore: 100 mm
– Peso netto: 6,4 kg
– Grado di protezione: IP65

Dimensioni e Montaggio

– Diametro della flangia: 100 mm
– Diametro del collare di centraggio: 95 mm
– Profondità del collare di centraggio: 3,5 mm
– Diametro del cerchio dei fori di montaggio: 115 mm
– Numero di fori di montaggio: 4
– Diametro dei fori di montaggio: 9 mm
– Supporto di montaggio: Flangia standard internazionale

Specifiche Elettriche

– Costante di coppia: 1,52 Nm/A a 120 °C
– Costante di forza controelettromotrice (Back EMF): 100 V/krpm a 20 °C
– Resistenza dello statore: 4,12 Ohm a 20 °C Ph/Ph; 2,86 Ohm a 120 °C Ph/N
– Induttanza dello statore: 21,8 mH a 20 °C Ph/Ph; 10,9 mH a 120 °C Ph/N

Forze Massime Ammissibili

– Forza radiale massima (Fr): 990 N a 1000 giri/min; 790 N a 2000 giri/min; 690 N a 3000 giri/min
– Forza assiale massima (Fa): 0,2 x Fr

Ambiente

– Grado di protezione: IP65
– Tipo di raffreddamento: Convezione naturale

Note

Il servomotore ILM1002P31A0000 è progettato per applicazioni industriali che richiedono precisione e affidabilità. La sua costruzione robusta e le specifiche tecniche lo rendono adatto per una vasta gamma di applicazioni di automazione.
