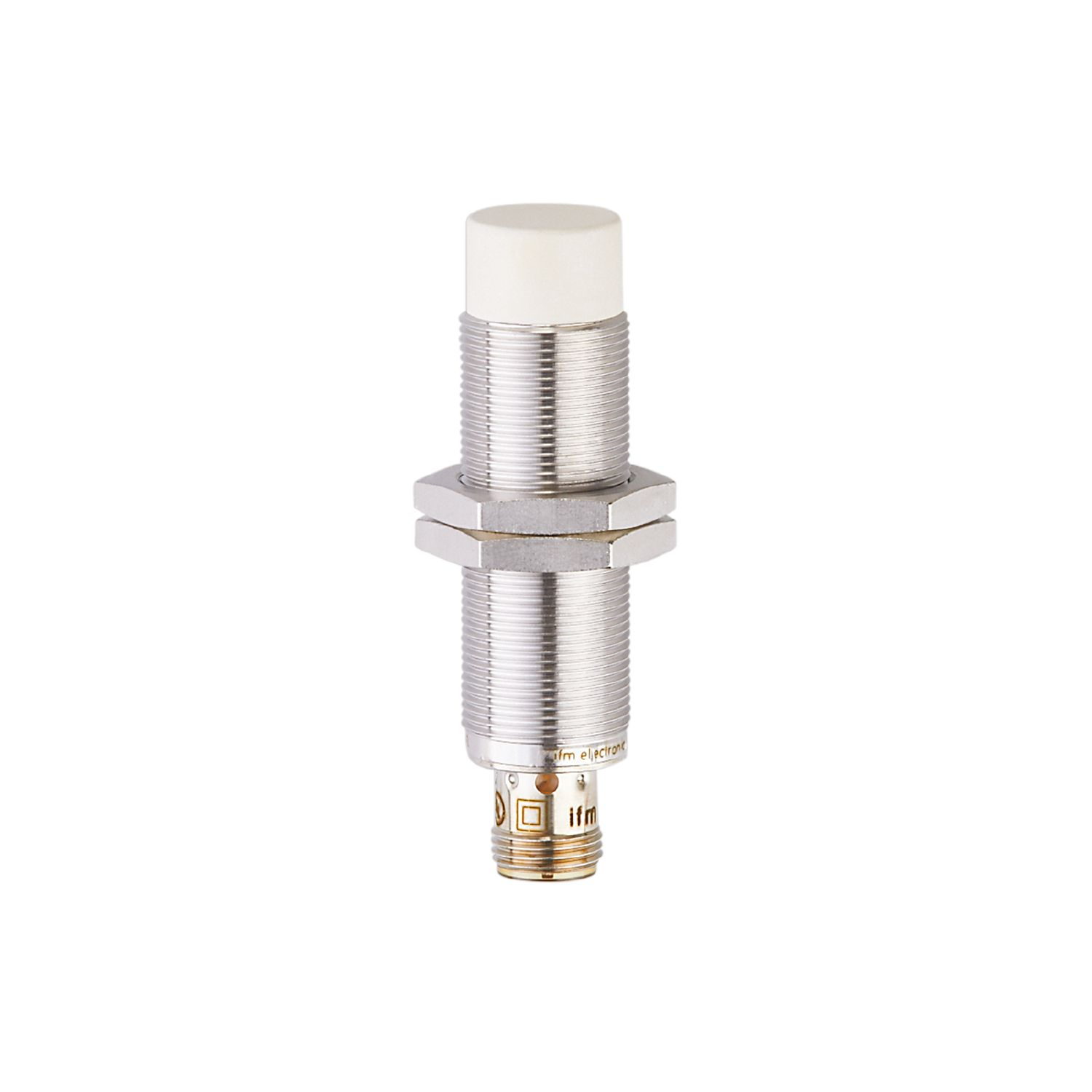

IFM IG6566

Ecco la scheda tecnica del sensore induttivo IFM IG6566:

Caratteristiche del prodotto

Design elettrico: PNP/NPN
Funzione di uscita: normalmente aperto
Distanza di rilevamento: 12 mm
Alloggiamento: tipo filettato
Dimensioni: M18 x 1 / L = 70 mm

Applicazione

Caratteristiche speciali: contatti dorati; distanza di rilevamento aumentata

Dati elettrici

Tensione di esercizio: 10…36 V DC
Consumo di corrente: < 10 mA (solo in funzionamento a 3 fili)
Classe di protezione: II
Protezione contro l’inversione di polarità: sì

Uscite

Design elettrico: PNP/NPN
Funzione di uscita: normalmente aperto
Caduta di tensione massima all’uscita di commutazione DC: 2,5 V
Corrente di carico minima: 2 mA (solo in funzionamento a 2 fili)
Corrente di dispersione massima: 0,5 mA (solo in funzionamento a 2 fili)
Corrente nominale permanente dell’uscita di commutazione DC: 100 mA
Frequenza di commutazione DC: 200 Hz
Protezione contro i cortocircuiti: sì
Tipo di protezione contro i cortocircuiti: pulsata
Protezione contro il sovraccarico: sì

Zona di rilevamento

Distanza di rilevamento: 12 mm
Distanza di rilevamento reale Sr: 12 ± 10 % mm
Distanza operativa: 0…9,72 mm
Distanza di rilevamento aumentata: sì

Accuratezza / deviazioni

Fattore di correzione: acciaio: 1 / acciaio inossidabile: 0,7 / ottone: 0,5 / alluminio: 0,45 / rame: 0,35
Isteresi: 1…20 % di Sr
Deriva del punto di commutazione: -10…10 % di Sr

Condizioni operative

Temperatura ambiente: -40…85 °C
Protezione: IP67; IP69K

Test / approvazioni

EMC:
EN 61000-4-2 ESD: 4 kV CD / 8 kV AD
EN 61000-4-3 HF irradiato: 30 V/m
EN 61000-4-4 Burst: 2 kV
EN 61000-4-5 Surge: 0,5 kV alimentazione / linea-linea, Ri: 2 Ohm
EN 61000-4-6 HF condotto: 10 V
EN 55011: classe B
Resistenza alle vibrazioni:
EN 60068-2-6 Fc: 20 g (10…3000 Hz) / -20…50 °C
50 cicli di sweep per frequenza; 1 ottava al minuto in 3 assi
Resistenza agli urti:
EN 60068-2-27 Ea: 100 g 11 ms mezza sinusoide; 3 urti in ogni direzione dei 3 assi di coordinate / -40…85 °C
Resistenza agli urti continui:
EN 60068-2-30 Eb: 40 g 6 ms; 4000 urti in ogni direzione dei 3 assi di coordinate / -20…50 °C
Test di nebbia salina:
EN 60068-2-52 Kb: livello di severità 5 (4 cicli di test)
MTTF: 1195 anni
Approvazione UL:
Ta: -40…85 °C
Tipo di involucro: Tipo 1
Alimentazione: Tensione/Corrente Limitata
Numero di file UL: E174191

Dati meccanici

Peso: 54,6 g
Alloggiamento: tipo filettato
Montaggio: non a filo
Dimensioni: M18 x 1 / L = 70 mm
Designazione filettatura: M18 x 1
Materiali: alloggiamento: acciaio inossidabile; superficie di rilevamento: LCP naturale; O-ring: FKM; finestra LED: PEI

Display / elementi operativi

Display:
Stato di commutazione: 4 x 90° LED, giallo

Accessori

Accessori forniti:
Dadi di bloccaggio: 2

Note

Quantità per confezione: 1 pz.

Connessione elettrica – spina

Connettore: 1 x M12; contatti: dorati
