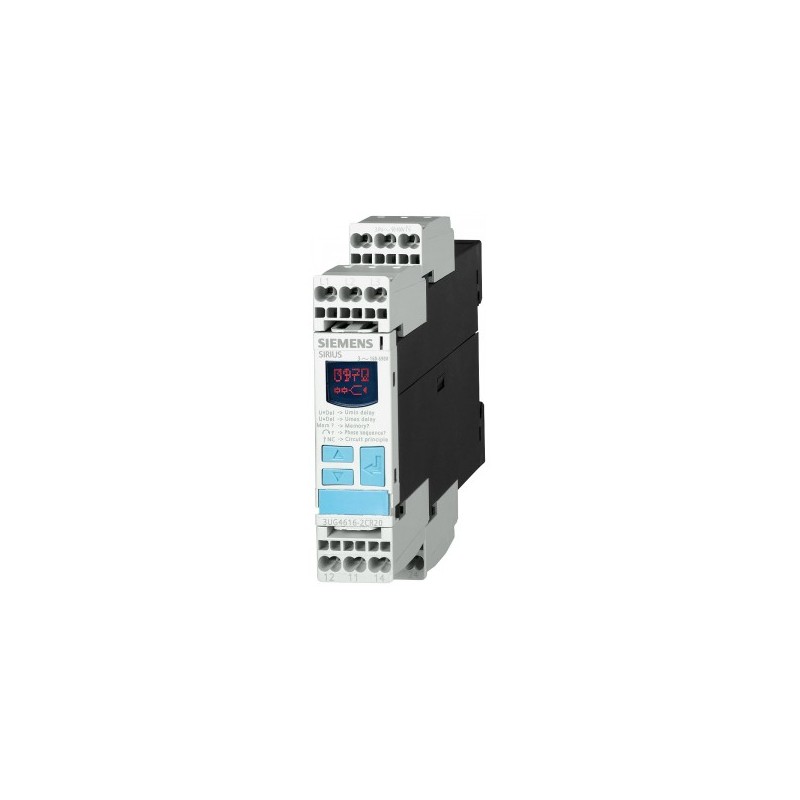

SIEMENS 3UG46152CR20

Il prodotto SIEMENS 3UG4615-2CR20 è un relè di controllo digitale progettato per monitorare la tensione di rete trifase. Questo dispositivo offre funzionalità avanzate per garantire la sicurezza e l’affidabilità dei sistemi elettrici industriali.

Descrizione del Prodotto

Il relè di controllo digitale SIEMENS 3UG4615-2CR20 è progettato per monitorare la tensione di rete trifase, con funzionalità di rilevamento della sequenza delle fasi, mancanza di fase, sottotensione e sovratensione. Supporta tensioni da 160 a 690 V AC a frequenze di 50-60 Hz. Il dispositivo offre un’isteresi regolabile da 1 a 20 V e un ritardo di intervento regolabile da 0 a 20 secondi per le soglie di minima e massima tensione. Dispone di un contatto di scambio (CO) per Umin e uno per Umax, con tecnica di collegamento a molla.

Caratteristiche Principali

Il relè offre le seguenti funzionalità:

• Rilevamento della sequenza delle fasi attivabile.
• Rilevamento della mancanza di fase.
• Monitoraggio della sottotensione e sovratensione.
• Isteresi regolabile da 1 a 20 V.
• Ritardo di intervento regolabile da 0 a 20 secondi per Umin e Umax.
• Due contatti di scambio (CO): uno per Umin e uno per Umax.
• Tecnica di collegamento a molla per un’installazione rapida e sicura.

Specifiche Tecniche

• Tensione di alimentazione: 160-690 V AC.
• Frequenza operativa: 50-60 Hz.
• Intervallo di tensione misurabile: 160-690 V.
• Numero di contatti di scambio: 2.
• Tipo di collegamento elettrico: Morsetti a molla.
• Dimensioni (L x A x P): 22,5 mm x 94 mm x 91 mm.
• Temperatura di funzionamento: -25°C a +60°C.
• Grado di protezione: IP20.

Applicazioni

Il relè di controllo SIEMENS 3UG4615-2CR20 è ideale per applicazioni industriali che richiedono un monitoraggio affidabile della tensione di rete trifase, come:

• Impianti di climatizzazione.
• Container frigoriferi.
• Compressori da cantiere.
• Gru e altri macchinari industriali.

Note

Siemens ha annunciato la fine della produzione di questo modello a partire dal 1° ottobre 2023. Il successore consigliato è il modello 3UG5616-2CR20, che offre funzionalità avanzate e migliorate per il monitoraggio della tensione di rete trifase.
