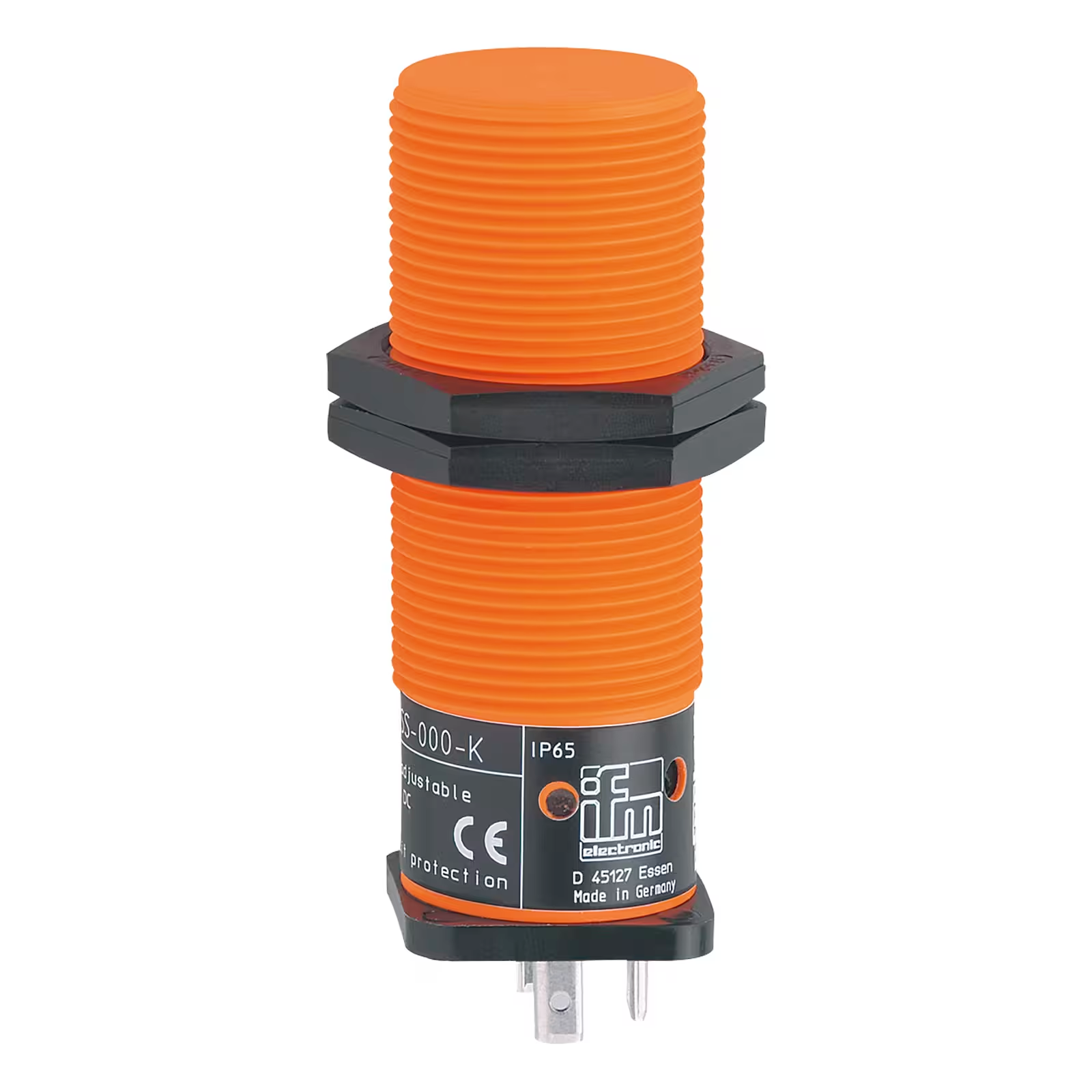

IFM KI0040

Descrizione del Prodotto

Il sensore capacitivo IFM KI0040 è progettato per la rilevazione senza contatto di materiali come metalli, plastica, vetro, ceramica, legno, carta, oli, grassi, acqua e materiali idrofili. Offre un’uscita combinata AC/DC a due fili, con funzione di uscita programmabile normalmente aperta o normalmente chiusa. La regolazione della distanza di rilevamento avviene tramite un potenziometro integrato.

Caratteristiche Principali

– Regolazione semplice della distanza di rilevamento tramite potenziometro.

– Uscita combinata AC/DC a due fili.

– Elevata immunità ai disturbi.

– Funzione di uscita programmabile: normalmente aperta o normalmente chiusa.

Dati Tecnici

Caratteristiche del Prodotto

– Funzione di uscita: normalmente aperta/chiusa (selezionabile).

– Distanza di commutazione: 15 mm.

– Tipo di custodia: filettata.

– Dimensioni: M30 x 1,5 / L = 92 mm.

Dati Elettrici

– Tensione di esercizio: 20 – 250 V AC/DC.

– Protezione contro l’inversione di polarità: no.

Uscite

– Funzione di uscita: normalmente aperta/chiusa (selezionabile).

– Caduta di tensione massima in uscita DC: 8 V.

– Caduta di tensione massima in uscita AC: 10 V.

– Corrente di carico minima: 5 mA.

– Corrente di dispersione massima:

– 2,5 mA (250 V AC).

– 1,7 mA (110 V AC).

– 1,5 mA (24 V DC).

– Corrente nominale permanente in uscita AC: 200 mA (250 mA a -50 °C).

– Corrente nominale permanente in uscita DC: 200 mA (250 mA a -50 °C).

– Corrente di picco a breve termine in uscita: 1500 mA (20 ms / 0,5 Hz).

– Frequenza di commutazione AC: 25 Hz.

– Frequenza di commutazione DC: 40 Hz.

– Protezione contro i cortocircuiti: no.

– Protezione contro i sovraccarichi: no.

Campo di Rilevamento

– Distanza di commutazione: 15 mm.

– Distanza di rilevamento reale Sr: 15 mm ± 10%.

– Distanza operativa: 0 – 12,1 mm.

Precisione / Deviazioni

– Fattore di correzione:

– Vetro: 0,4.

– Acqua: 1.

– Ceramica: 0,2.

– PVC: 0,2.

– Isteresi (% di Sr): 1 – 15.

– Deriva del punto di commutazione (% di Sr): -15 – 15.

Condizioni Operative

– Temperatura ambiente: -20 – 70 °C.

– Protezione: IP 65.

– Immunità aumentata: sì (immunità aumentata alle interferenze radiofrequenza condotte).

– MTTF: 293 anni.

Dati Meccanici

– Peso: 104 g.

– Tipo di custodia: filettata.

– Montaggio: non incassabile.

– Dimensioni: M30 x 1,5 / L = 92 mm.

– Designazione del filetto: M30 x 1,5.

– Materiale: PBT.

Collegamento Elettrico

– Protezione richiesta: fusibile miniatura conforme a IEC60127-2 foglio 1; ≤ 2 A; rapido.

Note

Per ulteriori dettagli, consultare il manuale d’uso disponibile sul sito ufficiale di IFM.
