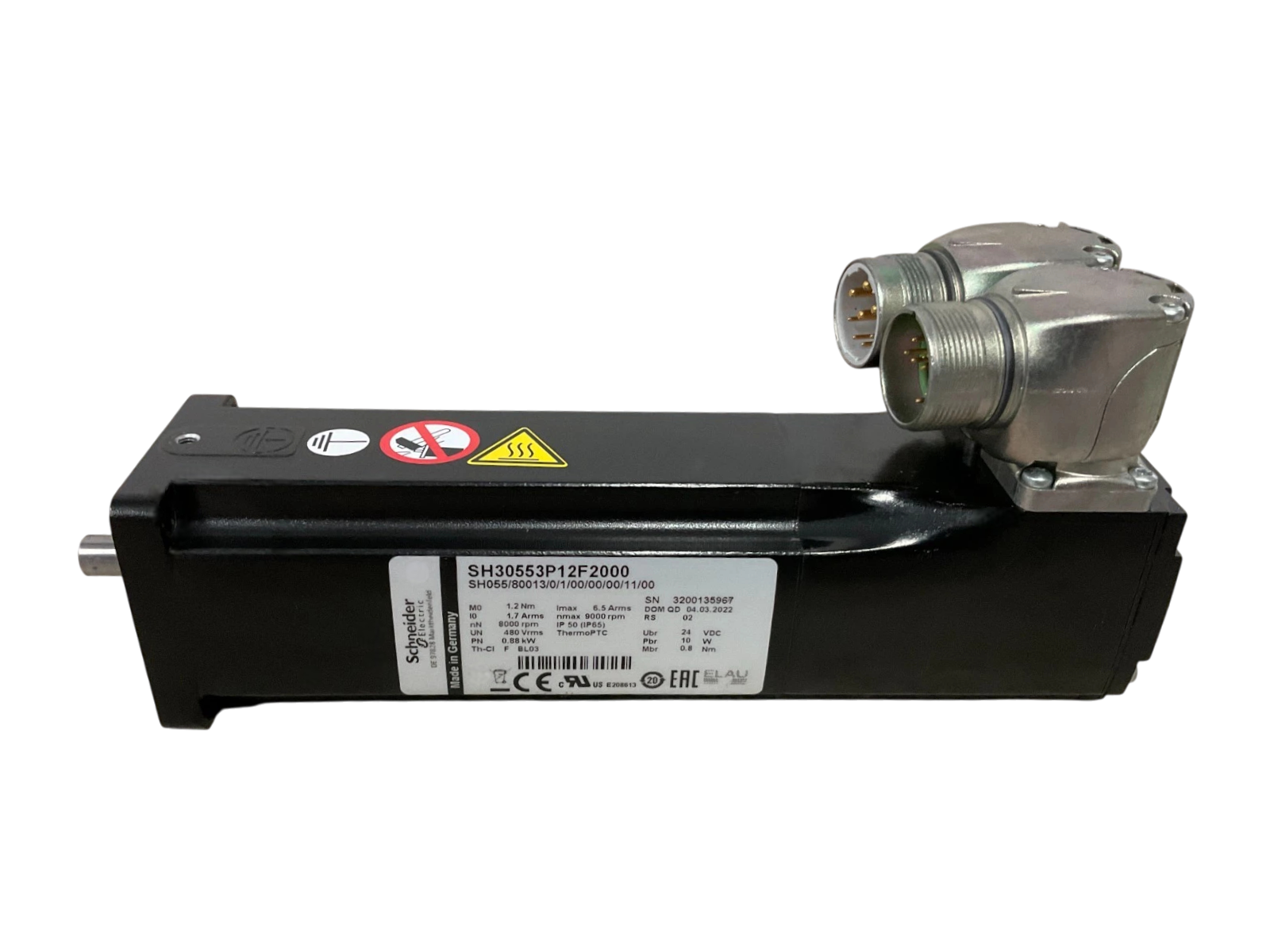

SCHNEIDER SH30553P12F2000

Descrizione del Prodotto

Il servomotore Schneider Electric SH30553P12F2000 è progettato per applicazioni industriali che richiedono alta precisione e affidabilità. Questo motore offre elevate prestazioni in un formato compatto, rendendolo ideale per una vasta gamma di utilizzi.

Caratteristiche Principali

– Coppia nominale: 1,05 Nm
– Velocità massima: 9000 rpm
– Alimentazione: 115…480 V trifase
– Encoder: Assoluto multiturno SinCos Hiperface
– Freno di stazionamento integrato
– Connettori angolati a 90° orientabili
– Grado di protezione: IP54/IP65

Specifiche Tecniche

– Corrente di stallo continua: 1,7 A
– Potenza continua: 680 W
– Coppia di stallo di picco: 3,5 Nm
– Potenza nominale:
– 240 W a 115 V monofase
– 460 W a 230 V monofase
– 880 W a 400 V trifase
– 970 W a 480 V trifase
– Coppia nominale:
– 1,13 Nm a 115 V monofase
– 1,1 Nm a 230 V monofase
– 0,81 Nm a 400 V trifase
– 0,81 Nm a 480 V trifase
– Velocità nominale:
– 2000 rpm a 115 V monofase
– 4000 rpm a 230 V monofase
– 8000 rpm a 400 V trifase
– 9000 rpm a 480 V trifase
– Corrente massima (Irms): 6,5 A
– Estremità dell’albero: Chiavetta parallela
– Diametro dell’albero: 9 mm
– Lunghezza dell’albero: 20 mm
– Larghezza della chiavetta: 3 mm
– Grado di protezione:
– Boccola dell’albero senza anello di tenuta: IP54 conforme a EN/IEC 60034-5
– Motore: IP65 conforme a EN/IEC 60034-5
– Boccola dell’albero: IP65 conforme a EN/IEC 60034-5
– Coppia di mantenimento: 0,8 Nm
– Supporto di montaggio: Flangia standard internazionale
– Dimensione della flangia del motore: 55 mm
– Connessione elettrica: Connettore diritto
– Costante di coppia: 0,62 Nm/A a 120 °C
– Costante di forza controelettromotrice (Back EMF): 41 V/krpm a 20 °C
– Numero di poli del motore: 3
– Inerzia del rotore: 0,155 kg.cm²
– Resistenza dello statore: 10,4 Ohm
– Induttanza dello statore: 37,98 mH
– Forza radiale massima (Fr):
– 390 N a 1000 rpm
– 310 N a 2000 rpm
– 270 N a 3000 rpm
– 240 N a 4000 rpm
– 230 N a 5000 rpm
– 210 N a 6000 rpm
– 200 N a 7000 rpm
– 190 N a 8000 rpm
– Forza assiale massima (Fa): 40 N
– Tipo di raffreddamento: Convezione naturale
– Lunghezza: 203 mm
– Diametro del collare di centraggio: 40 mm
– Profondità del collare di centraggio: 2 mm
– Numero di fori di montaggio: 4
– Diametro dei fori di montaggio: 5,5 mm
– Diametro del cerchio dei fori di montaggio: 63 mm
– Peso netto: 1,9 kg

Applicazioni

Il servomotore SH30553P12F2000 è ideale per applicazioni che richiedono alta precisione e dinamica, come macchine utensili, sistemi di automazione industriale e robotica. La sua compatibilità con la gamma PacDrive 3 lo rende una scelta eccellente per sistemi di controllo avanzati.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la documentazione ufficiale fornita da Schneider Electric.
