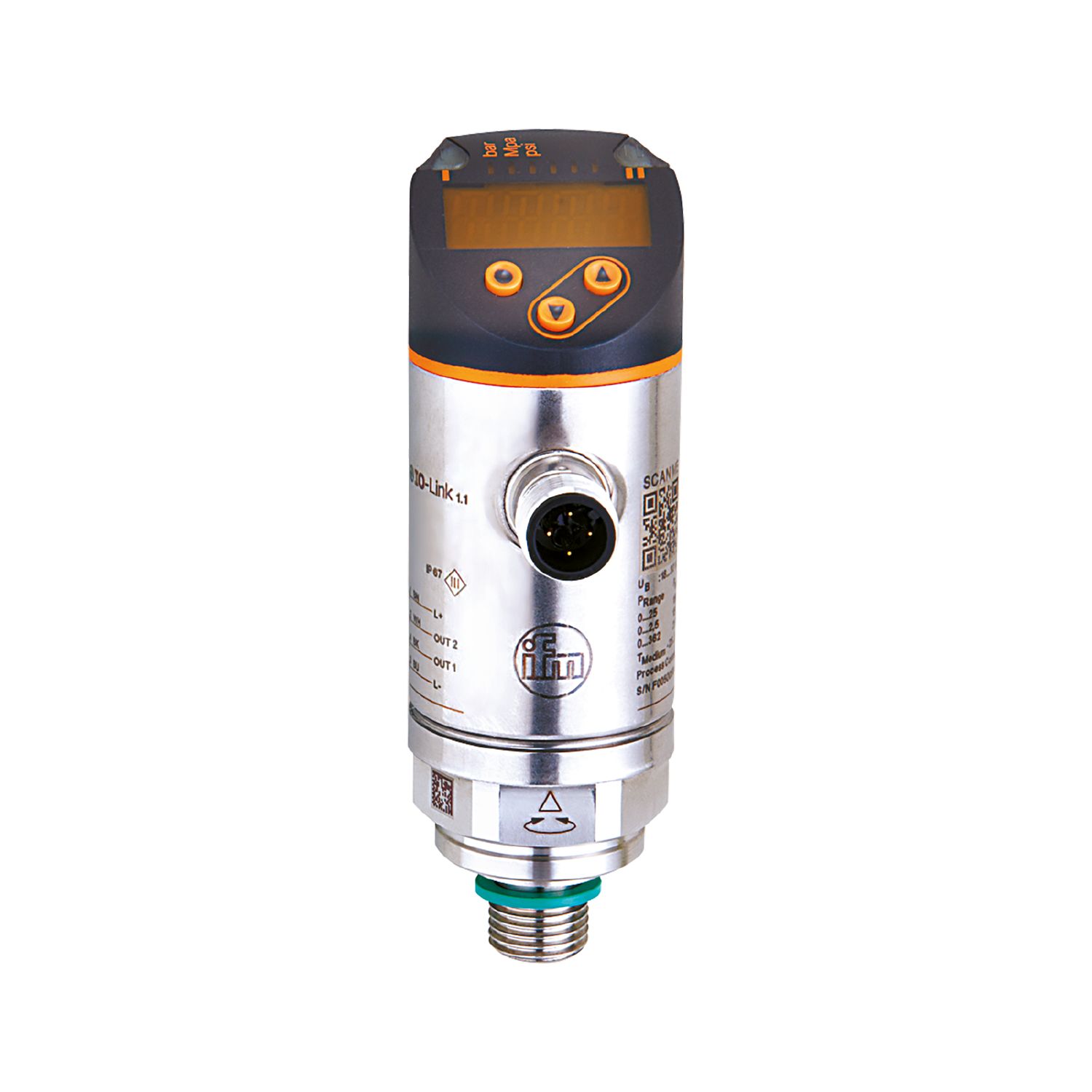

IFM PN3593

Descrizione del Prodotto

Il sensore di pressione elettronico IFM PN3593 è progettato per applicazioni industriali, offrendo un display digitale per una chiara visualizzazione dei valori misurati. È dotato di un’uscita di commutazione programmabile e di un’uscita analogica, supportando la comunicazione IO-Link per una facile integrazione nei sistemi di automazione.

Caratteristiche Principali

• Display rosso/verde per una chiara identificazione dell’intervallo accettabile.
• Connessione al processo ruotabile per un allineamento ottimale.
• Elevata stabilità a lungo termine grazie alla protezione contro sovraccarichi.
• Design robusto per l’uso in ambienti industriali difficili.

Dati Tecnici

Caratteristiche del Prodotto

• Numero di ingressi e uscite: 1 uscita digitale, 1 uscita analogica.
• Campo di misura: 0…25 bar (0…362 psi; 0…2,5 MPa).
• Connessione al processo: filettatura esterna G 1/4 (DIN EN ISO 1179-2); filettatura interna M5.

Applicazione

• Caratteristica speciale: contatti dorati.
• Elemento di misura: cella di misura della pressione ceramica-capacitiva.
• Applicazione: per applicazioni industriali.
• Media: liquidi e gas.
• Temperatura del mezzo: -25…80 °C.
• Pressione di scoppio minima: 350 bar (5075 psi; 35 MPa).
• Pressione nominale: 150 bar (2175 psi; 15 MPa).
• Resistenza al vuoto: -1000 mbar (-0,1 MPa).
• Tipo di pressione: pressione relativa.

Dati Elettrici

• Tensione di esercizio: 18…30 V DC (SELV/PELV).
• Consumo di corrente: < 35 mA.
• Classe di protezione: III.
• Protezione contro l’inversione di polarità: sì.
• Tempo di ritardo all’accensione: 0,3 s.
• Watchdog integrato: sì.

Ingressi/Uscite

• Numero totale di uscite: 2.
• Segnale di uscita: segnale di commutazione; segnale analogico; IO-Link (configurabile).
• Design elettrico: PNP.
• Numero di uscite digitali: 1.
• Funzione di uscita: normalmente aperto/normalmente chiuso (parametrizzabile).
• Caduta di tensione massima uscita di commutazione DC: 2,5 V.
• Corrente permanente nominale dell’uscita di commutazione DC: 150 mA (200 mA fino a 60 °C; 250 mA fino a 40 °C).
• Frequenza di commutazione DC: < 170 Hz.
• Numero di uscite analogiche: 1.
• Uscita di corrente analogica: 4…20 mA.
• Carico massimo: 500 Ω.
• Uscita di tensione analogica: 0…10 V.
• Resistenza di carico minima: 2000 Ω.
• Protezione contro i cortocircuiti: sì.
• Tipo di protezione contro i cortocircuiti: pulsata.
• Protezione contro i sovraccarichi: sì.

Campo di Misura/Impostazione

• Campo di misura: 0…25 bar (0…362 psi; 0…2,5 MPa).
• Punto di commutazione SP: 0,2…25 bar (4…362 psi; 0,02…2,5 MPa).
• Punto di ripristino rP: 0,1…24,9 bar (2…360 psi; 0,01…2,49 MPa).
• Differenza minima tra SP e rP: 0,2 bar (2 psi; 0,02 MPa).
• Incrementi: 0,1 bar (2 psi; 0,01 MPa).

Precisione/Deviazioni

• Precisione del punto di commutazione: < ± 0,5%.
• Ripetibilità: < ± 0,1% (con variazioni di temperatura < 10 K).
• Deviazione delle caratteristiche: < ± 0,25% (BFSL) / < ± 0,5% (LS).
• Deviazione dell’isteresi: < ± 0,25%.
• Stabilità a lungo termine: < ± 0,05% (per 6 mesi).
• Coefficiente di temperatura del punto zero: < ± 0,2% (-0…80 °C).
• Coefficiente di temperatura dell’intervallo: < ± 0,2% (-0…80 °C).

Tempi di Risposta

• Tempo di risposta: < 3 ms.
• Tempo di ritardo programmabile dS, dr: 0…50 s.
• Smorzamento valore di processo dAP: 0…4 s.
• Smorzamento per l’uscita analogica dAA: 0…4 s.
• Tempo di risposta massimo uscita analogica: 3 ms.

Software/Programmazione

• Opzioni di impostazione dei parametri: isteresi/finestra; normalmente aperto/normalmente chiuso; ritardo all’accensione/spegnimento; smorzamento; unità di visualizzazione; uscita corrente/tensione.

Interfacce

• Interfaccia di comunicazione: IO-Link.
• Tipo di trasmissione: COM2 (38,4 kBaud).
• Revisione IO-Link: 1.1.
• Standard SDCI: IEC 61131-9.
• Modalità SIO: sì.
• Tipo di porta master richiesta: A.
• Dati di processo analogici: 1.
• Dati di processo binari: 1.
• DeviceID supportati: 430 (impostazione di fabbrica / CMPT = 2); 609 (Status_B High Resolution / CMPT = 3).
• Profili: Smart Sensor: Variabile Dati di Processo; Identificazione Dispositivo, Diagnosi Dispositivo.
• Tempo di ciclo minimo del processo: 2,3 ms.
• Risoluzione IO-Link pressione: 0,1 bar (0,01 MPa).
• Dati di processo IO-Link (ciclici): pressione 14 bit; informazione di commutazione binaria 1 bit.
• Funzioni IO-Link (acicliche): tag specifico dell’applicazione.

Condizioni Operative

• Temperatura ambiente: -25…80 °C.
• Temperatura di stoccaggio: -40…100 °C.
• Protezione: IP65; IP67.

Test/Certificazioni

• EMC: DIN EN 61000-6-2; DIN EN 61000-6-3.
• Resistenza agli urti: DIN EN 60068-2-27 50 g (11 ms).
• Resistenza alle vibrazioni: DIN EN 60068-2-6 20 g (10…2000 Hz).
• MTTF: 226 anni.
• Approvazione UL: UL Approval no. J004.
• Direttiva sulle attrezzature a pressione: Progettazione secondo le regole dell’arte; utilizzabile per fluidi del gruppo 2; fluidi del gruppo 1 su richiesta.

Dati Meccanici

• Peso: 261 g.
• Materiali: acciaio inossidabile (316L/1.4404); PBT+PC-GF30; PBT-GF20; PC.
• Materiali (parti a contatto con il fluido): acciaio inossidabile (316L/1.4404); Al2O3 (ceramica); FKM.
• Numero minimo di cicli di pressione: 100 milioni.
• Coppia di serraggio: 25…35 Nm (coppia di serraggio raccomandata; dipende da lubrificazione, guarnizione e pressione nominale).
• Connessione al processo: filettatura est
