SCHNEIDER ABE7P16T210

Descrizione del Prodotto

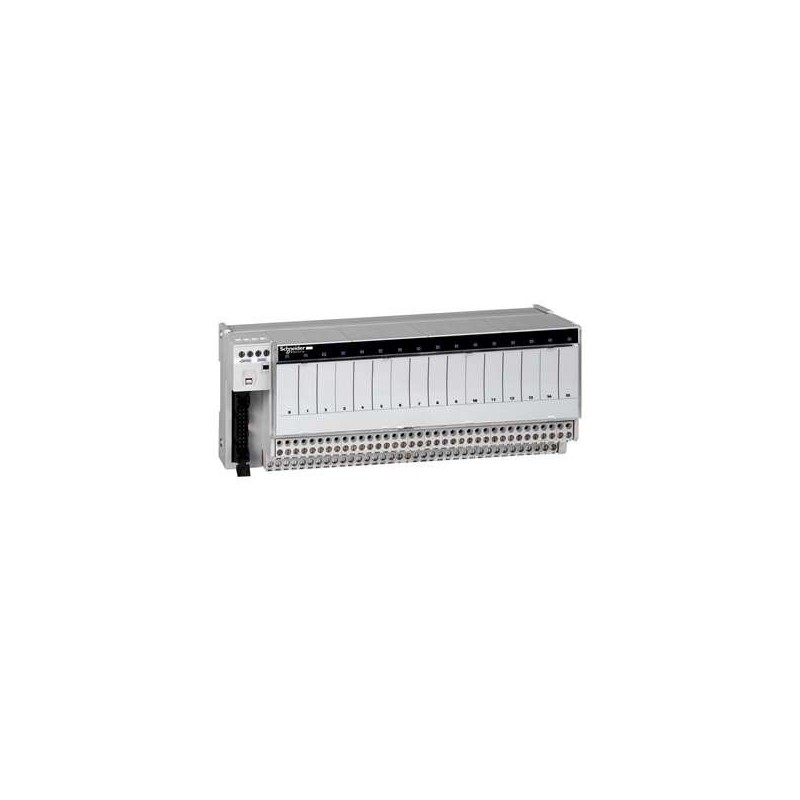

Il modello ABE7P16T210 di Schneider Electric è una sottobase per relè plug-in della gamma Modicon ABE7, progettata per semplificare il cablaggio nei sistemi di automazione industriale. Questa sottobase offre 16 canali di uscita e consente una connessione rapida dei moduli I/O.

Caratteristiche Tecniche

– Gamma di prodotto: Modicon ABE7
– Tipo di sottobase: Sottobase di uscita per relè plug-in
– Numero di canali: 16
– Tensione di alimentazione nominale [Us]: 19…30 V DC conforme a IEC 61131-2
– Corrente di alimentazione massima: 1 A
– Compatibilità del prodotto: ABS7SC2, ABR7S2, ABS7SA2, ABE7ACC20
– Tipo di connessione – terminali: Terminali a vite con capacità di serraggio:
– 1 x 0,09…1 x 1,5 mm² (AWG 28…AWG 16) flessibile con capocorda
– 1 x 0,14…1 x 2,5 mm² (AWG 26…AWG 12) rigido
– 1 x 0,14…1 x 2,5 mm² (AWG 26…AWG 14) flessibile senza capocorda
– 2 x 0,09…2 x 0,75 mm² (AWG 28…AWG 20) flessibile con capocorda
– 2 x 0,2…2 x 2,5 mm² (AWG 24…AWG 14) rigido
– Protezione contro i cortocircuiti: Fusibile interno da 1 A, 5 x 20 mm, rapido (lato PLC)
– Modalità di fissaggio: Con clip su guida DIN simmetrica da 35 mm o con viti su piastra solida con kit di fissaggio
– Corrente massima per comune di uscita: 16 A
– Tensione di isolamento nominale [Ui]: 300 V tra circuito bobina e circuiti contatti conforme a IEC 60947-1; 2000 V tra terminali e guide di montaggio
– Tensione nominale di tenuta all’impulso [Uimp]: 2,5 kV
– Categoria di installazione: II conforme a IEC 60664-1
– Coppia di serraggio: 0,6 N·m con cacciavite piatto Ø 3,5 mm
– Grado di protezione IP: IP2X conforme a IEC 60529
– Temperatura ambiente per funzionamento: -5…60 °C conforme a IEC 61131-2
– Temperatura ambiente per stoccaggio: -40…80 °C conforme a IEC 61131-2
– Certificazioni del prodotto: GL, CSA, UL, DNV, EAC
– Resistenza al filo incandescente: 750 °C conforme a IEC 60695-2-11
– Resistenza agli urti: 15 g per 11 ms conforme a IEC 60068-2-27
– Resistenza alle vibrazioni: 2 g (f= 10…150 Hz) conforme a IEC 60068-2-6
– Resistenza alle scariche elettrostatiche: 4 kV (contatto) livello 3 conforme a IEC 61000-4-2; 8 kV (aria) livello 3 conforme a IEC 61000-4-2
– Resistenza ai campi radiati: 10 V/m (26…1000 MHz) conforme a IEC 61000-4-3 livello 3
– Resistenza ai transitori veloci: 2 kV livello 3 conforme a IEC 61000-4-4
– Grado di inquinamento: 2 conforme a IEC 60664-1
– Categoria di sovratensione: II conforme a IEC 60664-1
– Indicazione LED: 1 LED verde per canale (stato del canale); 1 LED verde (alimentazione ON)
– Distribuzione della polarità: Senza potenziale
– Caduta di tensione sul fusibile di alimentazione: 0,3 V
– Tipo di circuito di alimentazione: DC
– Compatibilità ambientale: Conforme a RoHS, REACh
– Garanzia: 18 mesi

Dimensioni e Peso

– Altezza: 8,0 cm
– Larghezza: 9,5 cm
– Lunghezza: 22,0 cm
– Peso netto: 0,615 kg

Informazioni sull’Imballaggio

– Tipo di unità di imballaggio 1: PCE
– Numero di unità per imballaggio 1: 1
– Altezza imballaggio 1: 8,0 cm
– Larghezza imballaggio 1: 9,5 cm
– Lunghezza imballaggio 1: 22,0 cm
– Peso imballaggio 1: 592,0 g

Certificazioni e Conformità

– Certificazioni del prodotto: GL, CSA, UL, DNV, EAC
– Conformità ambientale: RoHS, REACh
– Grado di protezione IP: IP2X conforme a IEC 60529

Note

Il prodotto ABE7P16T210 è progettato per l’uso in applicazioni industriali e offre una soluzione efficiente per la connessione e l’adattamento dei segnali di controllo dei moduli PLC equipaggiati con connettori HE10.
