OMRON G3NA240BUTU100240VAC

Nome del prodotto:

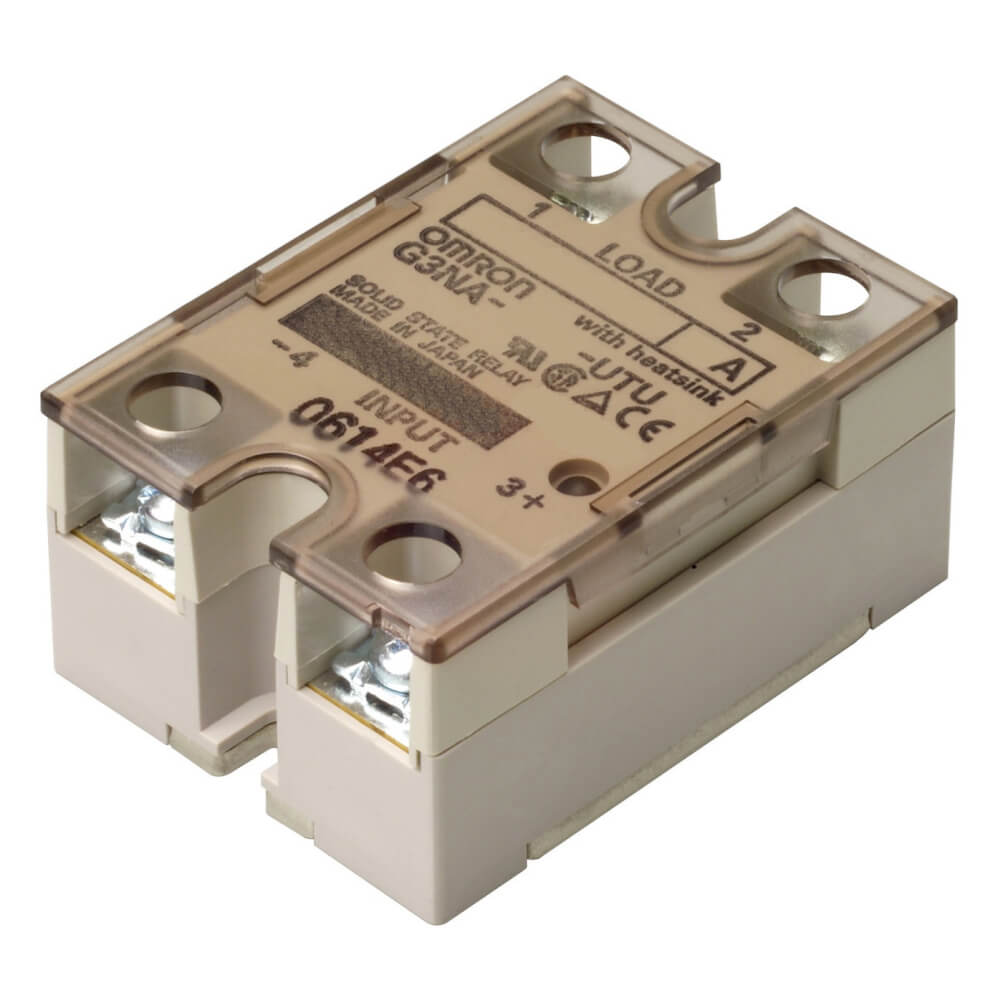

OMRON G3NA-240B-UTU 100-240VAC

Descrizione:

Relè statico monofase per controllo ON/OFF, con funzione di zero crossing, adatto per carichi fino a 40 A a 24-240 V AC. Montaggio a vite con terminali a vite.

Applicazione:

Controllo ON/OFF

Numero di fasi:

1

Metodo di montaggio:

Montaggio a vite

Tipo di terminale:

Vite

Indicatore LED:

Assente

Tensione operativa nominale (AC):

24-240 V

Intervallo di tensione operativa (AC):

19-264 V

Corrente operativa nominale (AC-1):

40 A

Dimensioni del prodotto (senza imballo):

Altezza: 58 mm
Larghezza: 43 mm
Profondità: 27 mm

Tensione di alimentazione (AC):

100-240 V

Tensione massima di attivazione:

75 V

Tensione minima di rilascio:

20 V

Temperatura operativa:

Minima: -30 °C
Massima: 80 °C

Funzione di zero crossing:

Presente

Certificazioni:

UL, CSA, EN (TÜV)

Resistenza all’inrush current:

440 A (60 Hz, 1 ciclo)

Tempo di attivazione:

3/2 ciclo della sorgente di alimentazione del carico + 1 ms max.

Tempo di rilascio:

3/2 ciclo della sorgente di alimentazione del carico + 1 ms max.

Caduta di tensione in uscita ON:

1,6 V max. (RMS)

Corrente di dispersione:

5 mA max. (a 100 V AC)
10 mA max. (a 200 V AC)

Resistenza di isolamento:

100 MΩ min. (a 500 V DC)

Rigidità dielettrica:

2.500 V AC, 50/60 Hz per 1 min

Resistenza alle vibrazioni:

10-55-10 Hz, ampiezza singola di 0,75 mm (ampiezza doppia di 1,5 mm)

Resistenza agli urti:

1.000 m/s²

Umidità operativa:

45-85%

Peso:

Circa 70 g

MTTFd (valore di riferimento):

Minimo 1.000 anni

Note:

Per garantire prestazioni ottimali, è consigliato l’uso di un dissipatore di calore adeguato. Consultare il manuale tecnico per ulteriori dettagli sull’installazione e l’uso.
