SICK 1046644

Descrizione del Prodotto

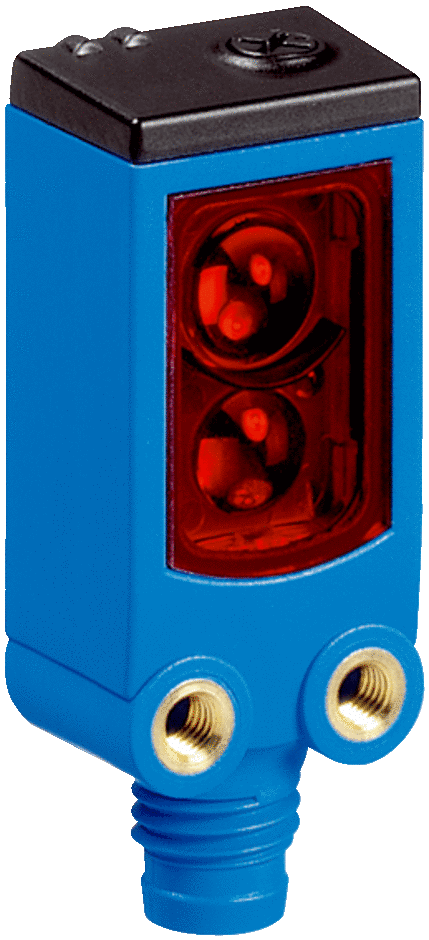

Il sensore fotoelettrico di prossimità SICK WTV4-3P2271 (codice prodotto 1046644) è progettato per la rilevazione affidabile di oggetti piani, altamente trasparenti e lucidi. Utilizza la tecnologia di soppressione dello sfondo e presenta un punto luminoso a forma di linea, simile a un laser, con luce rossa visibile. Il sensore è dotato di un potenziometro a 5 giri per una regolazione precisa e offre un’uscita PNP complementare. La connessione avviene tramite connettore M8 a 4 pin.

Caratteristiche Principali

– Portata di rilevamento: da 4 mm a 50 mm

– Rilevazione affidabile di oggetti piani, altamente trasparenti e lucidi a distanze di 20-25 mm

– Potenziometro a 5 giri per una regolazione precisa

– Ampio e uniforme punto luminoso

– Custodia in plastica robusta con inserti filettati in metallo M3

– Versioni IR disponibili per la rilevazione di oggetti nero-jet con remissione < 1%

– Versioni disponibili con punto luminoso lineare

Vantaggi

– Design economico della macchina poiché oggetti lucidi e trasparenti vengono rilevati direttamente, eliminando la necessità di un riflettore separato o di un sistema a barriera

– Minore tempo di montaggio e configurazione poiché non è richiesta alcuna allineamento

– Sistema di montaggio robusto con inserti filettati in metallo M3 che riduce i costi di manutenzione grazie a una lunga durata

– Rilevazione affidabile degli oggetti grazie alla soppressione dello sfondo di classe superiore e all’elevata immunità alla luce ambientale

Specifiche Tecniche

– Principio di rilevamento: Sensore fotoelettrico di prossimità con soppressione dello sfondo

– Dimensioni (L x A x P): 16 mm x 39,5 mm x 12 mm

– Design della custodia (emissione di luce): Rettangolare, piatta

– Portata massima: 3 mm … 50 mm

– Portata di rilevamento: 5 mm … 50 mm

– Tipo di luce: Luce rossa visibile

– Sorgente luminosa: LED PinPoint

– Lunghezza d’onda: 650 nm

– Regolazione: Potenziometro a 5 giri

– Dimensione del punto luminoso (distanza): 3 x 20 mm (a 40 mm)

– Tensione di alimentazione: 10 V DC … 30 V DC

– Ripple: < 5 Vpp

– Consumo di corrente: ≤ 20 mA

– Tipo di uscita: PNP

– Funzione di uscita: Complementare

– Modalità di commutazione: Commutazione alla luce

– Corrente di uscita Imax: ≤ 100 mA

– Tempo di risposta: < 0,5 ms

– Frequenza di commutazione: 1.000 Hz

– Tipo di connessione: Connettore M8, 4 pin

– Protezione del circuito: A, C, D

– Classe di protezione: III

– Peso: 30 g

– Materiale della custodia: ABS, plastica

– Materiale delle ottiche: PMMA

– Grado di protezione: IP67, IP66

– Caratteristica speciale: Punto luminoso a forma di linea, V-optics

– Temperatura ambiente di funzionamento: -40 °C … 60 °C

– Temperatura ambiente di stoccaggio: -40 °C … 75 °C

– Numero di file UL: NRKH.E181493 & NRKH7.E181493

Applicazioni

Il sensore WTV4-3P2271 è ideale per applicazioni industriali che richiedono la rilevazione precisa di oggetti trasparenti o lucidi, come nel settore dell’imballaggio, dell’automazione di assemblaggio e in ambienti con condizioni di luce variabili.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare il datasheet ufficiale fornito dal produttore.
