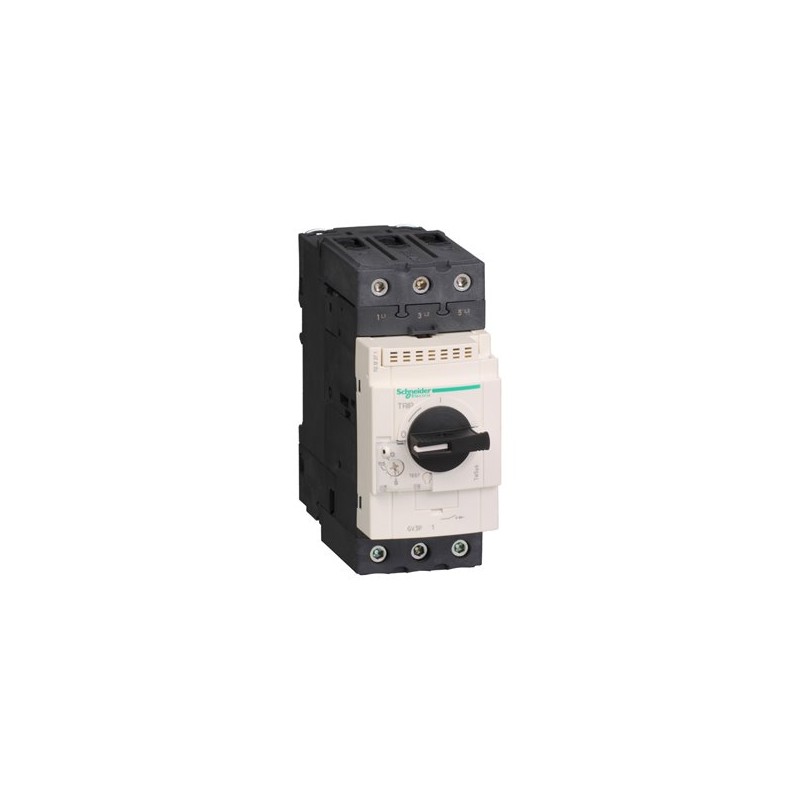

SCHNEIDER GV3P32

Descrizione del Prodotto

Il GV3P32 è un interruttore automatico magnetotermico della serie TeSys GV di Schneider Electric, progettato per la protezione dei motori fino a 15 kW a 400 V. Questo dispositivo offre protezione completa del motore in un unico apparecchio, includendo protezione da cortocircuiti, sovraccarichi e funzione di sezionamento. È compatto, con una larghezza di 55 mm, e può essere montato su guida DIN o su pannello.

Caratteristiche Principali

– Corrente nominale permanente (Iu): 32 A

– Intervallo di regolazione dello sganciatore di sovraccarico: 23-32 A

– Intervallo di regolazione dello sganciatore di cortocircuito non ritardato: 448 A

– Tensione d’esercizio nominale: 690 V

– Potenza d’esercizio nominale per AC-3, 400 V: 15 kW

– Potenza d’esercizio nominale per AC-3, 230 V: 7,5 kW

– Numero di poli: 3

– Tecnica di intervento: termomagnetico

– Tipo di collegamento circuito elettrico principale: raccordo a vite

– Tipologia costruttiva dell’apparecchio: apparecchio completo nell’alloggiamento

– Tipologia di azionamento: manopola

– Sensibile a guasto di fase: Sì

– Grado di protezione (IP): IP20

– Larghezza: 55 mm

– Altezza: 132 mm

– Profondità: 136 mm

– Corrente limite nominale di disinserzione al cortocircuito a 400 V, AC: 100 kA

– Con protezione termica: Sì

– Con interruttore ausiliario integrato: No

– Con sganciatore di minima tensione integrato: No

– Perdita di potenza: 8 W

Certificazioni e Conformità

Il GV3P32 è conforme a diversi standard internazionali, tra cui IEC, UL, CSA, CCC ed EAC, ed è adatto per l’uso in ambienti marittimi. Inoltre, è conforme al programma Green Premium, rispettando le normative RoHS e REACH.

Documentazione

Per ulteriori dettagli tecnici e informazioni sull’installazione, è possibile consultare la scheda tecnica e il manuale d’uso disponibili sul sito ufficiale di Schneider Electric.
