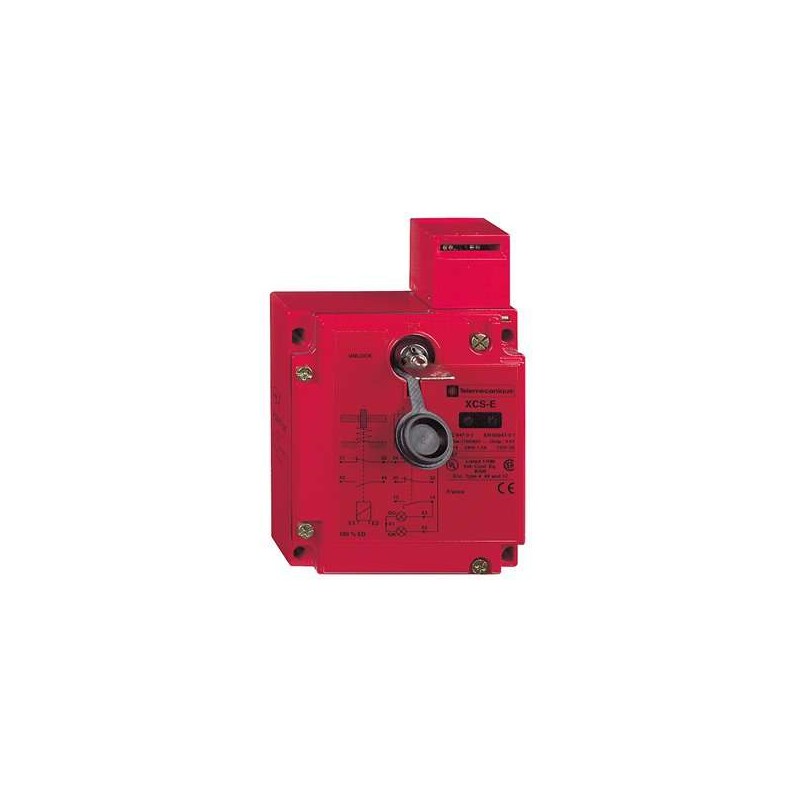

SCHNEIDER XCSE7312

Descrizione del Prodotto

L’interruttore di sicurezza SCHNEIDER XCSE7312 è un dispositivo rettangolare in metallo progettato per garantire la sicurezza nelle applicazioni industriali. È dotato di una testa a chiave operata e offre una configurazione di contatti 2 NC + 1 NO con funzionamento a scatto lento. Il dispositivo dispone di due ingressi filettati M20 x 1,5 per l’ingresso dei cavi e funziona con una tensione nominale di alimentazione di 24 V. ([telemecaniquesensors.com](https://www.telemecaniquesensors.com/us/en/product/reference/XCSE7312?utm_source=openai))

Caratteristiche Principali

– **Materiale**: Metallo
– **Tipo di testa**: Testa a torretta operata a chiave
– **Configurazione dei contatti**: 2 NC + 1 NO
– **Tipo di contatti del solenoide**: 1 NC + 1 NO (scatto lento, simultaneo)
– **Ingresso cavi**: 2 ingressi filettati M20 x 1,5
– **Interblocco elettromagnetico**: Blocco in de-energizzazione e sblocco in energizzazione del solenoide
– **Tensione nominale di alimentazione**: 24 V con tolleranza -20%…+10%
– **Connessione elettrica**: Terminale con capacità di serraggio: 1 x 0,5…2 x 1,5 mm² con o senza capocorda
– **Segnalazione locale**: 2 LED (verde o arancione) per indicare lo stato di apertura/chiusura e blocco della protezione
– **Tensione del circuito di segnalazione**: 24/48 V (limiti di tensione: 20…52 V)
([telemecaniquesensors.com](https://www.telemecaniquesensors.com/us/en/product/reference/XCSE7312?utm_source=openai))

Caratteristiche Complementari

– **Apertura positiva**: Con contatto NC
– **Tipo di tensione di alimentazione**: AC/DC
– **Frequenza di alimentazione**: 50/60 Hz
– **Consumo di potenza**: 10 VA in avviamento e 10 VA in regime permanente
– **Tipo di circuito di segnalazione**: AC/DC
– **Consumo del circuito di segnalazione**: 7 mA
– **Durata meccanica**: 1.000.000 cicli
– **Velocità di attuazione minima**: 0,01 m/s
– **Velocità di attuazione massima**: 0,5 m/s
– **Corrente nominale di esercizio [Ie]**:
– 0,55 A a 125 V, DC-13, Q300 conforme a IEC 60947-5-1
– 0,27 A a 250 V, DC-13, Q300 conforme a IEC 60947-5-1
– 3 A a 120 V, AC-15, B300 conforme a IEC 60947-5-1
– 1,5 A a 240 V, AC-15, B300 conforme a IEC 60947-5-1
– **Corrente termica convenzionale [Ithe]**: 6 A
– **Tensione nominale di isolamento [Ui]**: 50 V conforme a IEC 60947-1 per il circuito di segnalazione
– **Tensione nominale di tenuta all’impulso [Uimp]**: 6 kV conforme a IEC 60947-5-1
– **Tipo di protezione**: Protezione contro le sovratensioni per il circuito di segnalazione
– **Protezione contro i cortocircuiti**: Fusibile a cartuccia da 10 A tipo gG (gl)
– **Forza di estrazione dell’attuatore**: 20 N
– **Frequenza operativa massima**: 10 cicli/min per una durata massima
– **Livello di sicurezza**:
– Può raggiungere la categoria 4 con il sistema di monitoraggio appropriato e cablaggio corretto conforme a ISO 13849-1
– Può raggiungere PL = e con il sistema di monitoraggio appropriato e cablaggio corretto conforme a ISO 13849-1
– Può raggiungere SIL 3 con il sistema di monitoraggio appropriato e cablaggio corretto conforme a IEC 61508
– **Dati di affidabilità della sicurezza**: B10d = 5.000.000 valore dato per una durata di vita di 20 anni limitata dall’usura meccanica o dei contatti
– **Materiale del corpo**: Zamak
– **Materiale della testa**: Zamak
– **Dimensioni**:
– Profondità: 44 mm
– Altezza: 146 mm
– Larghezza: 98 mm
– **Peso netto**: 1,14 kg
([telemecaniquesensors.com](https://www.telemecaniquesensors.com/us/en/product/reference/XCSE7312?utm_source=openai))

Ambiente

– **Standard**:
– IEC 60947-5-1
– IEC 60204-1
– EN 1088/ISO 14119
– CSA C22.2 No 14
– UL 508
– ISO 12100
– **Certificazioni del prodotto**: CSA, UL
– **Trattamento protettivo**: TC
– **Temperatura ambiente per il funzionamento**: -25…40 °C
– **Temperatura ambiente per lo stoccaggio**: -40…70 °C
– **Resistenza alle vibrazioni**: 5 gn (f= 10…500 Hz) conforme a IEC 60068-2-6
– **Resistenza agli urti**: 10 gn per 11 ms conforme a IEC 60068-2-27
– **Classe di protezione contro le scosse elettriche**: Classe I conforme a IEC 61140
– **Grado di protezione IP**: IP67 conforme a EN/IEC 60529 e EN/IEC 60947-5-1
([telemecaniquesensors.com](https://www.telemecaniquesensors.com/us/en/product/reference/XCSE7312?utm_source=openai))

Unità di Imballaggio

– **Tipo di unità di imballaggio 1**: PCE
– **Numero di unità nel pacchetto 1**: 1
– **Dimensioni del pacchetto 1**:
– Altezza: 5,7 cm
– Larghezza: 11,3 cm
– Lunghezza: 15,5 cm
– **Peso del pacchetto 1**: 1,315 kg
– **Tipo di unità di imballaggio 2**: S01
– **Numero di unità nel pacchetto 2**: 4
– **Dimensioni del pacchetto 2**:
– Altezza: 15 cm
– Larghezza: 15 cm
– Lunghezza: 40 cm
– **Peso del pacchetto 2**: 5,5 kg
– **Tipo di unità di imballaggio 3**: P06
– **Numero di unità nel pacchetto 3**: 128
– **Dimensioni del pacchetto 3**:
– Altezza: 75 cm
– Larghezza: 60 cm
– Lunghezza: 80 cm
– **Peso del pacchetto 3**: 184 kg
([telemecaniquesensors.com](https://www.telemecaniquesensors.com/us/en/product/reference/XCSE7312?utm_source=openai))

Sostenibilità dell’Offerta

– **Stato dell’offerta sostenibile**: Prodotto Green Premium
– **Direttiva RoHS dell’UE**: Conformità proattiva (prodotto al di fuori dell’ambito legale della RoHS dell’UE)
– **Senza mercurio**: Sì
– **Informazioni sull’esenzione RoHS**: Sì
– **Proposition 65 della California**:
– AVVERTENZA: Questo prodotto può esporre a sostanze chimiche tra cui: Diisononyl phthalate (DINP), noto nello Stato della California per causare il cancro, e Di-isodecyl phthalate (DIDP), noto nello Stato della California per causare dif
