SCHNEIDER METSECT5GA010

Descrizione del Prodotto

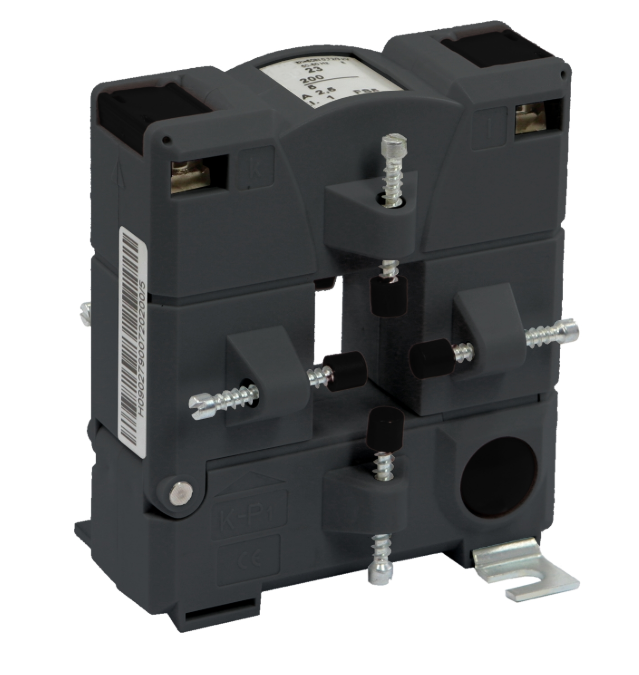

Il trasformatore di corrente PowerLogic Split Core tipo GA, modello METSECT5GA010, è progettato per applicazioni su barre collettrici con una corrente primaria nominale di 100 A e una corrente secondaria nominale di 5 A. Questo trasformatore è ideale per l’installazione in spazi ristretti grazie alle sue dimensioni compatte e all’apertura di 23 mm x 33 mm, compatibile con barre di dimensioni 20 mm x 30 mm.

Caratteristiche Tecniche

– Corrente primaria nominale: 100 A
– Corrente secondaria nominale: 5 A
– Potenza apparente nominale secondaria: 1,25 VA
– Classe di precisione: 3
– Fattore di limitazione sovracorrente: FS 5
– Numero di ingressi primari: 1
– Apertura: 23 mm (larghezza) x 33 mm (altezza)
– Collegamento secondario: Connessione a vite
– Fissaggio a scatto: No
– Con guida in rame: No
– Con protezione dal contatto: No
– Tarato: No

Dimensioni e Peso

– Larghezza: 93 mm
– Altezza: 106,15 mm
– Profondità: 58 mm
– Peso: 0,595 kg

Condizioni Ambientali

– Temperatura ambiente operativa: da -5°C a 40°C
– Temperatura di stoccaggio: da -25°C a 70°C

Standard e Certificazioni

– Conformità agli standard: VDE 0414, DIN 42600-2, DIN EN 61869-1, DIN EN 61869-2

Informazioni Aggiuntive

– Tensione di isolamento nominale: 3 kV
– Tensione operativa nominale: < 720 V a 50 Hz
– Corrente termica convenzionale: 100 A
– Corrente massima ammessa: 6000 A per 1 secondo

Note

Il trasformatore METSECT5GA010 è progettato per essere montato su barra DIN e fissato con viti, offrendo una soluzione flessibile per diverse applicazioni industriali. La sua classificazione tropicalizzata lo rende adatto per condizioni ambientali difficili.
