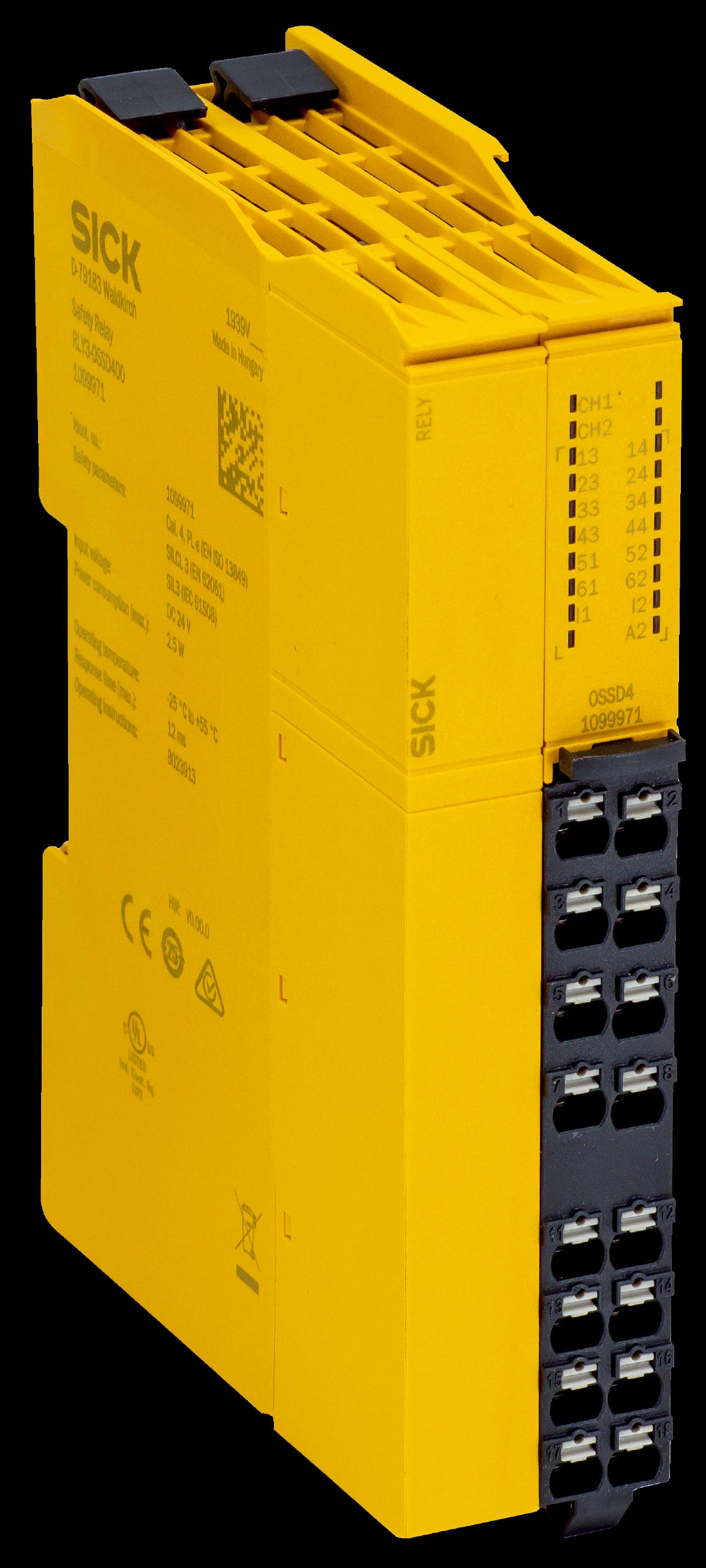

SICK 1099971

Descrizione del Prodotto

Il SICK RLY3-OSSD400 (codice prodotto 1099971) è un relè di sicurezza progettato per l’espansione delle uscite dei sensori di sicurezza con OSSDs. Questo modulo offre quattro percorsi di corrente abilitanti (sicuri), un percorso di corrente di feedback (per il monitoraggio dei dispositivi esterni, non sicuro) e un percorso di corrente di segnalazione (non sicuro). È ideale per applicazioni che richiedono un’elevata affidabilità e conformità agli standard di sicurezza.

Specifiche Tecniche

– Applicazioni: Modulo di espansione delle uscite per OSSDs
– Tipi di sensori compatibili: Sensori di sicurezza con OSSDs
– Livello di integrità della sicurezza (SIL): SIL 3 (IEC 61508)
– Categoria: Categoria 4 (ISO 13849-1)
– Livello di prestazione (PL): PL e (ISO 13849-1)
– TM (tempo di missione): 20 anni (ISO 13849-1)
– Monitoraggio dei dispositivi esterni (EDM): Sì
– Tipo di connessione: Connettore frontale con terminali a molla
– Ingressi: 2 ingressi di sicurezza
– Uscite: 4 percorsi di corrente abilitanti (sicuri), 1 percorso di corrente di feedback (per il monitoraggio dei dispositivi esterni, non sicuro), 1 percorso di corrente di segnalazione (non sicuro)
– Elementi di visualizzazione: LED
– Tensione di alimentazione: 24 V DC (11 V … 30 V)
– Consumo energetico: ≤ 2,5 W (DC)
– Corrente di ingresso: ≤ 60 mA
– Tempo di risposta: 12 ms
– Tipo di uscita: Contatti N/O, a guida positiva
– Materiale dei contatti: Lega d’argento, placcata in oro
– Tensione di commutazione: 10 V AC … 230 V AC, 10 V DC … 230 V DC
– Corrente di commutazione: 10 mA … 6 A
– Corrente totale: 12 A
– Categoria di sovratensione: III (EN 60664-1)
– Tensione nominale di tenuta agli impulsi (Uimp): 6 kV (EN 60664-1)
– Dimensioni (L x A x P): 28 mm x 124,6 mm x 85,5 mm
– Grado di protezione: IP20 (IEC 60529)
– Temperatura di funzionamento: –25 °C … +55 °C
– Temperatura di stoccaggio: –25 °C … +70 °C
– Umidità relativa: ≤ 95 %, senza condensa
– Emissione di interferenze: Conforme a IEC 61000-6-4
– Resistenza alle interferenze: Conforme a IEC 61326-3-1, IEC 61000-6-2, IEC 60947-5-1
– Peso: 180 g

Caratteristiche Principali

– Espansione delle uscite: Consente l’espansione delle uscite dei sensori di sicurezza con OSSDs, migliorando la flessibilità del sistema.
– Elevati standard di sicurezza: Certificato SIL 3 e PL e, garantisce un’elevata affidabilità e conformità agli standard di sicurezza internazionali.
– Installazione semplice: Il connettore frontale con terminali a molla facilita l’installazione e la manutenzione.
– Indicatori LED: Forniscono una chiara indicazione dello stato operativo, semplificando la diagnostica.
– Design compatto: Le dimensioni ridotte permettono un’installazione efficiente in spazi limitati.

Applicazioni Tipiche

– Automazione industriale: Utilizzato in sistemi di sicurezza per macchinari e linee di produzione.
– Robotica: Implementato in applicazioni robotiche per garantire la sicurezza operativa.
– Imballaggio: Integrato in macchine per l’imballaggio per monitorare e controllare le funzioni di sicurezza.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la scheda tecnica ufficiale fornita dal produttore.
