SCHNEIDER SH30553P02A2000

Descrizione del Prodotto

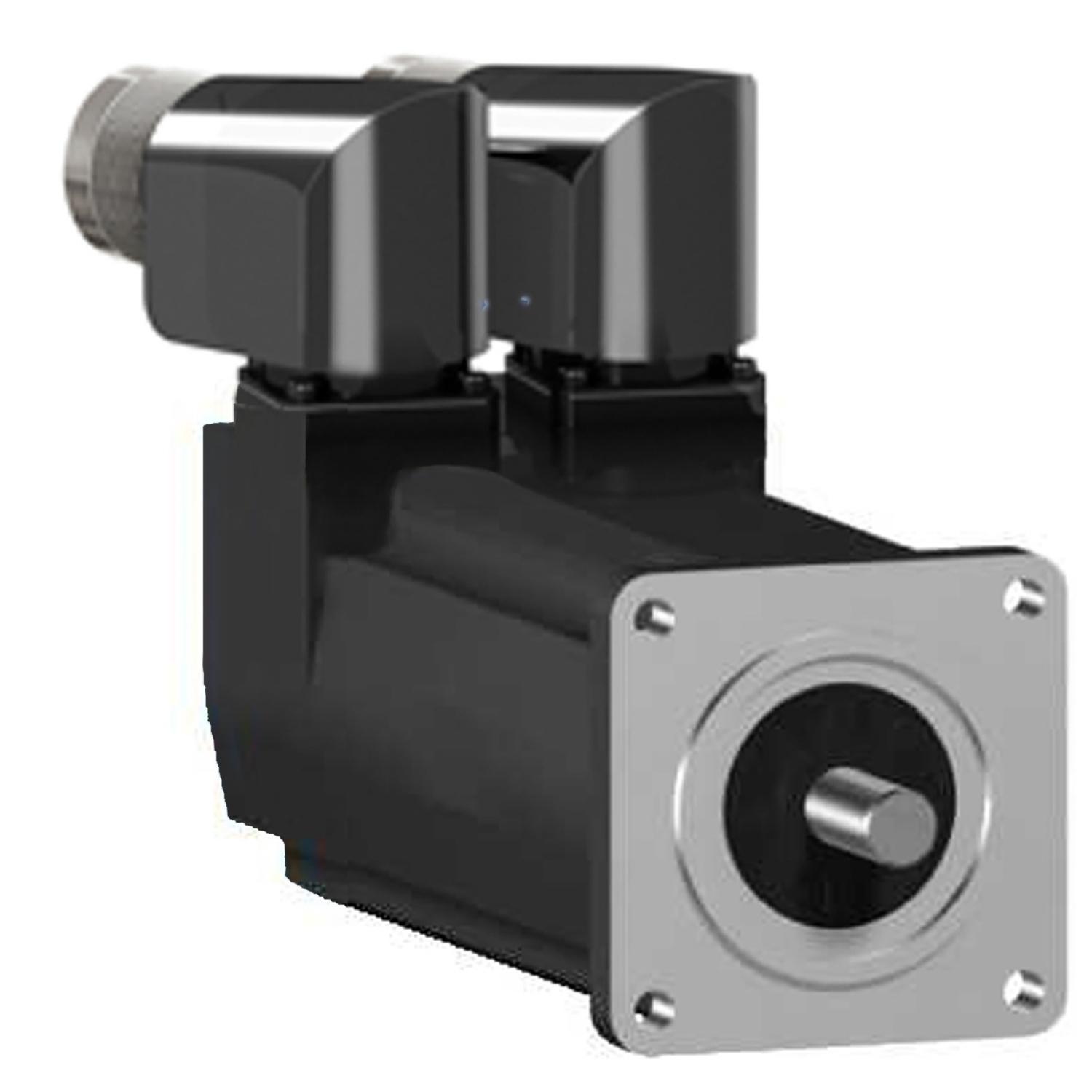

Il servomotore Schneider Electric SH30553P02A2000 è un motore sincrono a magneti permanenti progettato per applicazioni ad alte prestazioni. Offre una coppia di stallo continua di 1,05 Nm e una velocità massima di 9000 giri/min. È dotato di un albero liscio senza chiavetta e non include un freno di stazionamento. L’encoder integrato è di tipo assoluto multiturno SinCos Hiperface con una risoluzione di 128 periodi. Le connessioni elettriche sono realizzate tramite connettori angolati a 90° orientabili. Il motore ha una classe di protezione IP54/IP65, garantendo resistenza alla polvere e all’acqua. ([se.com](https://www.se.com/it/it/product/SH30553P02A2000/servomotore-sh3055-12nm-albero-liscio-multit-128-sin-cos-no-freno-connettori-90-ip54-ip65/?utm_source=openai))

Specifiche Tecniche

– **Coppia di stallo continua**: 1,05 Nm
– **Coppia di picco**: 3,5 Nm
– **Velocità nominale**: fino a 9000 giri/min
– **Tensione di alimentazione**: 115-480 V
– **Corrente nominale**: 1,7 A
– **Potenza nominale**: 680 W
– **Inerzia del rotore**: 0,134 kg·cm²
– **Classe di protezione**: IP54 (albero) / IP65 (motore)
– **Tipo di encoder**: Assoluto multiturno SinCos Hiperface, 128 periodi
– **Connessioni elettriche**: Connettori angolati a 90° orientabili
– **Dimensioni dell’albero**: Diametro 9 mm, lunghezza 20 mm
– **Dimensioni del motore**: Lunghezza 176,5 mm, flangia 55 mm
– **Peso**: 1,8 kg
– **Sistema di raffreddamento**: Convezione naturale
– **Numero di poli**: 3
– **Costante di coppia**: 0,62 Nm/A a 120°C
– **Costante di forza controelettromotrice**: 41 V/krpm a 20°C
– **Induttanza statorica**: 37,98 mH
– **Resistenza statorica**: 10,4 Ω
– **Forza radiale massima**: 390 N a 1000 giri/min
– **Forza assiale massima**: 40 N
– **Temperatura di esercizio**: -4°F a 104°F (-20°C a 40°C)
– **Classe di isolamento**: Classe F
– **Certificazioni**: Conforme alle normative RoHS e REACh
– **Impronta di carbonio**: 2085 kg CO₂ eq.
– **Imballaggio**: Realizzato con cartone riciclato (contenuto minimo del 70%)
– **Programma di ritiro**: Non incluso in un programma globale di ritiro
– **Codice EAN**: 3606485295497
– **Codice tariffario**: 85015100
– **UNSPSC**: 26101205
– **Garanzia**: 18 mesi
– **Compatibilità**: Gamma PacDrive 3
– **Nome breve del dispositivo**: SH3…..P
– **Tipo di montaggio**: Flangia standard internazionale
– **Metodo di raffreddamento**: Convezione naturale
– **Tipo di albero**: Albero liscio
– **Freno di stazionamento**: Senza
– **Connessione elettrica**: Connettore angolato a 90° orientabile
– **Inerzia del rotore**: 0,134 kg·cm²
– **Numero di poli del motore**: 3
– **Costante di forza controelettromotrice**: 41 V/krpm a 20°C
– **Forza radiale massima**: 390 N a 1000 giri/min
– **Forza assiale massima**: 40 N
– **Collare di centraggio**: Diametro 40 mm, profondità 2 mm
– **Numero di fori di montaggio**: 4
– **Diametro dei fori di montaggio**: 5,5 mm
– **Lunghezza dell’albero**: 20 mm
– **Diametro dell’albero**: 9 mm
– **Lunghezza totale**: 176,5 mm
– **Peso netto**: 1,8 kg
– **Corrente massima**: 6,5 A
– **Induttanza statorica**: 37,98 mH
– **Resistenza statorica**: 10,4 Ω
– **Classe di protezione**: IP54 (albero) / IP65 (motore)
– **Temperatura di esercizio**: -20°C a 40°C
– **Classe di isolamento**: Classe F
– **Certificazioni**: Conforme alle normative RoHS e REACh
– **Impronta di carbonio**: 2085 kg CO₂ eq.
– **Imballaggio**: Realizzato con cartone riciclato (contenuto minimo del 70%)
– **Programma di ritiro**: Non incluso in un programma globale di ritiro
– **Codice EAN**: 3606485295497
– **Codice tariffario**: 85015100
– **UNSPSC**: 26101205
– **Garanzia**: 18 mesi
– **Compatibilità**: Gamma PacDrive 3
– **Nome breve del dispositivo**: SH3…..P
– **Tipo di montaggio**: Flangia standard internazionale
– **Metodo di raffreddamento**: Convezione naturale
– **Tipo di albero**: Albero liscio
– **Freno di stazionamento**: Senza
– **Connessione elettrica**: Connettore angolato a 90° orientabile
– **Inerzia del rotore**: 0,134 kg·cm²
– **Numero di poli del motore**: 3
– **Costante di forza controelettromotrice**: 41 V/krpm a 20°C
– **Forza radiale massima**: 390 N a 1000 giri/min
– **Forza assiale massima**: 40 N
– **Collare di centraggio**: Diametro 40 mm, profondità 2 mm
– **Numero di fori di montaggio**: 4
– **Diametro dei fori di montaggio**: 5,5 mm
– **Lunghezza dell’albero**: 20 mm
– **Diametro dell’albero**: 9 mm
– **Lunghezza totale**: 176,5 mm
– **Peso netto**: 1,8 kg
– **Corrente massima**: 6,5 A
– **Induttanza statorica**: 37,98
