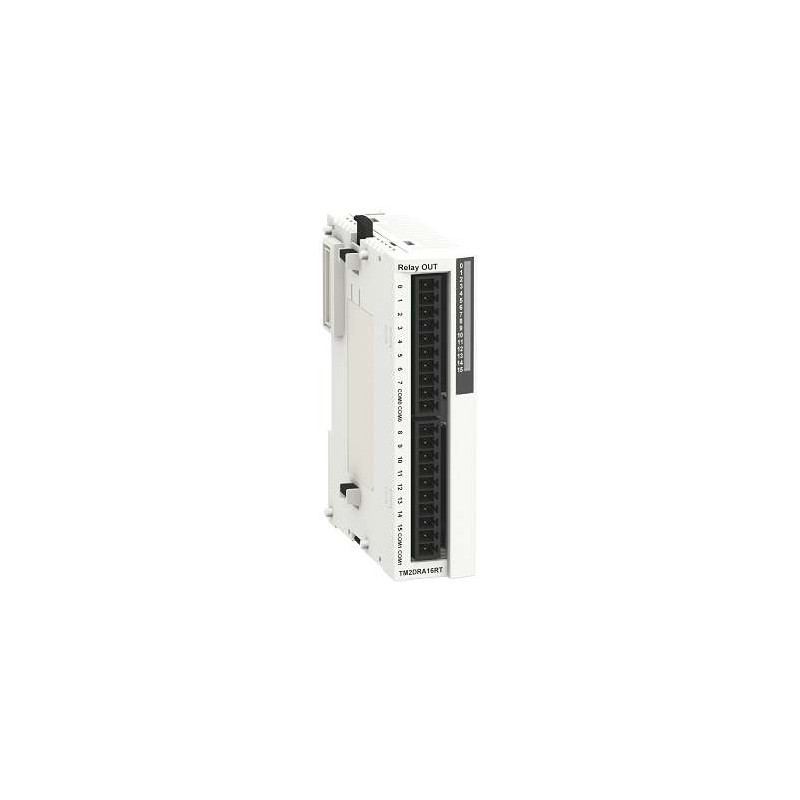

SCHNEIDER TM2DRA16RT

Descrizione del Prodotto

Il modulo TM2DRA16RT è un modulo di uscita a relè con 16 canali, progettato per l’espansione dei controllori logici Modicon M238. È dotato di una morsettiera a vite rimovibile per facilitare il collegamento delle uscite.

Caratteristiche Principali

– **Numero di uscite:** 16

– **Tipo di uscita:** Relè (1 contatto NO)

– **Tensione nominale:** 24 Vdc, 230/240 Vac

– **Corrente di uscita:** 2 A max per uscita, 8 A max per linea comune

– **Tipo di collegamento:** Morsettiera a vite rimovibile

– **Isolamento:** 2300 Vac tra uscita e bus interno

– **Durata meccanica:** Minimo 20 milioni di operazioni (nessun carico, 1.800 operazioni/h)

– **Tempo di accensione:** 12 ms

– **Tempo di spegnimento:** 10 ms

Dimensioni e Peso

– **Larghezza:** 27 mm

– **Altezza:** 90 mm

– **Profondità:** 85 mm

– **Peso:** 0,145 kg

Caratteristiche Elettriche

– **Assorbimento di corrente su bus interno 5 Vdc:** 45 mA (tutte le uscite attive), 5 mA (tutte le uscite disattivate)

– **Assorbimento di corrente su bus interno 24 Vdc:** 75 mA (tutte le uscite attive), 0 mA (tutte le uscite disattivate)

– **Tensione massima:** 30 Vdc, 264 Vac

– **Carico di commutazione minimo:** 0,1 mA, 0,1 Vdc

– **Resistenza di contatto:** 45 mΩ max

Durata di Vita

– **Durata meccanica:** Minimo 20 milioni di operazioni (nessun carico, 1.800 operazioni/h)

– **Durata elettrica:** Varia in base al tipo di carico e alla tensione applicata. Ad esempio, per un carico resistivo AC-12 a 240 VA, la durata è di 100.000 operazioni; per un carico induttivo AC-15 (cos φ=0,3) a 60 VA, la durata è di 100.000 operazioni.

Isolamento

– **Tra uscita e bus interno:** 2300 Vac

– **Tra uscita e morsetti 0V:** 1500 Vac

– **Tra gruppi di uscita:** 1500 Vac

Note Importanti

– **Protezione dei carichi induttivi:** È necessario proteggere le uscite relè dai danni causati dai carichi induttivi in corrente alternata con un dispositivo o circuito di protezione esterno appropriato.

– **Carichi capacitivi:** I carichi capacitivi non sono supportati da questo modulo.

– **Collegamenti riservati:** Non collegare alcun cavo a collegamenti riservati, non utilizzati o a connessioni designate come “No Connection (N.C.)”.

Documentazione di Riferimento

Per ulteriori dettagli, consultare la documentazione ufficiale di Schneider Electric disponibile al seguente link: Caratteristiche del modulo TM2DRA16RT
