SCHNEIDER VCF5

Descrizione del Prodotto

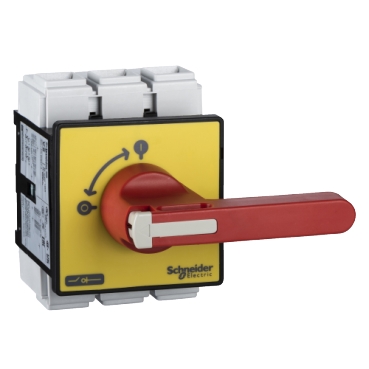

Il VCF5 è un interruttore-sezionatore di emergenza a 3 poli della serie TeSys Vario di Schneider Electric, progettato per il montaggio su porta. È composto da un corpo interruttore V5 e una manovra rossa lunga con piastra frontale gialla, lucchettabile. Questo dispositivo è ideale per applicazioni di commutazione motore fino a 37 kW a 400 V in categoria AC-23. La manovra è fissata con 4 viti sulla porta, garantendo un grado di protezione IP65. È certificato secondo diversi standard internazionali, tra cui IEC, UL, CSA, CCC, EAC e per uso in ambienti marittimi.

Caratteristiche Tecniche

– Numero di poli: 3
– Corrente nominale permanente (Iu): 125 A
– Tensione nominale di esercizio (Ue): 690 V AC a 50/60 Hz
– Potenza nominale di esercizio in AC-3 a 400 V: 30 kW
– Potenza nominale di esercizio in AC-23 a 400 V: 37 kW
– Corrente nominale di esercizio (Ie) in AC-23 a 400 V: 68,5 A
– Corrente termica convenzionale in aria libera (Ith): 125 A
– Corrente termica convenzionale in involucro (Ithe): 100 A
– Capacità di chiusura (I Rms) a 400 V: 1250 A in AC-21A, AC-22A e AC-23A
– Capacità di interruzione a 400 V: 1000 A in AC-21A, AC-22A e AC-23A
– Corrente di cortocircuito condizionale (Iq) a 400 V: 10 kA con fusibile associato da 125 A di tipo aM o gG
– Corrente nominale di breve durata (Icw) a 400 V: 1500 A per 1 secondo
– Tensione nominale di tenuta all’impulso (Uimp): 8 kV
– Adatto per isolamento: Sì
– Tipo di rete: AC e DC
– Classe di servizio intermittente: 30
– Tipo di controllo: Manovra rotativa
– Colore della manovra: Rosso
– Colore della piastra frontale: Giallo
– Lucchettabile: Sì, con 1 a 3 lucchetti da 4 a 8 mm
– Marcatura: 0 – 1
– Durata meccanica: 30.000 cicli
– Durata elettrica: 30.000 cicli in AC-21 e DC-1…5
– Connessione dei terminali: Morsetti a vite per circuito di potenza, 95 mm² per conduttori rigidi e 70 mm² per conduttori flessibili con capicorda
– Coppia di serraggio: 22,6 N·m sui morsetti a vite
– Dimensioni della base: 90 x 90 mm
– Altezza: 125 mm
– Larghezza: 90 mm
– Peso del prodotto: 1,2 kg
– Grado di protezione: IP20 conforme a IEC 60529, IP65
– Trattamento protettivo: TC
– Robustezza meccanica: Vibrazioni da 10 a 150 Hz (1 g) conforme a IEC 60068-2-6; Urti di 11 ms (30 g) conforme a IEC 60068-2-27
– Temperatura ambiente di funzionamento: da -20 a 50 °C
– Resistenza al fuoco: 960 °C conforme a IEC 60695-2-1
– Codice di compatibilità: Interruttore-sezionatore principale
– Certificazioni del prodotto: CCC, CSA, GL, UL, UKCA
– Standard: IEC 60947-3
– Conformità ambientale: Green Premium (RoHS/REACh)
– Paese di origine: Repubblica Ceca
– Codice doganale: 85362010
– Conformità RoHS: Sì
– Data delle linee guida RoHS: 31/03/2015
– Senza SVHC: No
– Descrizione della sostanza: Piombo
– Sostenibile: Sì
– Informazioni sulla spedizione: Paese: Germania; Tempo di consegna: 1 giorno; Spese di spedizione escl. IVA: 6,90 €; Spese di spedizione incl. IVA: 8,21 €
– Paese: Austria; Tempo di consegna: 1-2 giorni; Spese di spedizione escl. IVA: 8,30 €; Spese di spedizione incl. IVA: 9,96 €
– Paese: Svizzera; Tempo di consegna: 1-2 giorni; Spese di spedizione escl. IVA: 16,40 €; Spese di spedizione incl. IVA: 19,52 €
– Consegna in altri paesi disponibile su richiesta
– Informazioni sul produttore: Schneider Electric
– Sito web del produttore: [https://www.se.com/it/it/product/VCF5/inter-sez-emerg-vario-vcf-3-poli-125-a-manovra-rossa-lunga-lucch-/](https://www.se.com/it/it/product/VCF5/inter-sez-emerg-vario-vcf-3-poli-125-a-manovra-rossa-lunga-lucch-/)
– Codice EAN: 3389110804638
– Codice prodotto: VCF5
– Codice Rexel: TEVCF5
– Informazioni sul prodotto: Interruttore sezionatore di emergenza Vario VCF – 3 poli – 125 A – manovra rossa lunga lucchettabile
– Documentazione tecnica disponibile sul sito del produttore
– Configuratore Schneider Electric disponibile per la scelta del prodotto ideale
– Contatta il punto vendita per un’offerta commerciale dedicata
– Assistenza tecnica disponibile tramite chat o consulenza dedicata
– Punti vendita di materiale elettrico disponibili vicino a te
– Prodotto non rendibile; contattare il punto vendita per maggiori informazioni
– Prezzo: €71,71
– Disponibilità: In stock
– SKU: TR
– Peso: 1,217 kg
– Dimensioni: 17 × 17,5 × 10 cm
– Marchio: Schneider Electric
– Descrizione: TeSys Vario – interruttore-sezionatore di emergenza – 125 A – su porta
–
