SCHNEIDER XB4FW36M5

Descrizione del Prodotto

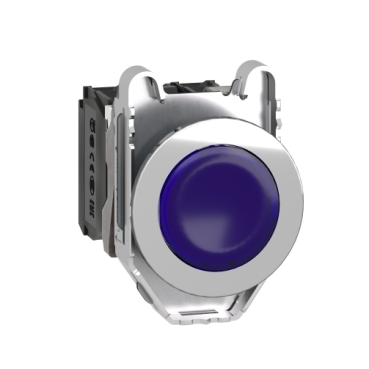

Il pulsante luminoso SCHNEIDER XB4FW36M5 è un dispositivo di comando progettato per applicazioni industriali. Presenta un attuatore a pulsante rotondo e incassato di colore blu, con un diametro di montaggio di 30,5 mm. È dotato di un LED integrato universale per l’illuminazione e offre una configurazione dei contatti 1NO + 1NC.

Caratteristiche Principali

– **Serie**: Harmony XB4

– **Tipo di attuatore**: Pulsante rotondo incassato

– **Colore dell’attuatore**: Blu

– **Diametro di montaggio**: 30,5 mm

– **Illuminazione**: LED integrato universale

– **Configurazione dei contatti**: 1NO + 1NC

– **Tensione di alimentazione del LED**: 230 V AC

Specifiche Elettriche

– **Corrente nominale (AC)**: 6 A a 120 V

– **Corrente nominale (DC)**: 550 mA a 125 V

– **Tensione nominale di isolamento (Ui)**: 600 V (grado di inquinamento 3) conforme a EN/IEC 60947-1

– **Tensione nominale di tenuta all’impulso (Uimp)**: 6 kV conforme a EN/IEC 60947-1

– **Durata elettrica**: 1.000.000 cicli

Specifiche Meccaniche

– **Durata meccanica**: 10.000.000 cicli

– **Forza operativa**: 3,5 N per il contatto NC; 3,8 N per il contatto NO

– **Corsa operativa**: 1,5 mm per il contatto NC; 2,6 mm per il contatto NO; 4,3 mm corsa totale

– **Materiale dei contatti**: Lega d’argento (Ag/Ni)

– **Metodo di fissaggio**: A vite con coppia di serraggio raccomandata di 0,8 N·m

Specifiche Ambientali

– **Temperatura di funzionamento**: da -40°C a 70°C

– **Temperatura di stoccaggio**: da -40°C a 70°C

– **Grado di protezione (IP)**: IP66, IP67, IP69, IP69K conforme a IEC 60529

– **Grado di protezione contro gli urti (IK)**: IK06 conforme a IEC 50102

Certificazioni e Conformità

– **Conformità RoHS**: Sì

– **Conformità REACh**: Sì

– **Classe di protezione contro le scosse elettriche**: Classe I conforme a IEC 60536

Dimensioni e Peso

– **Altezza**: 47 mm

– **Larghezza**: 36,6 mm

– **Profondità**: 55 mm

– **Peso netto**: 0,132 kg

Note Aggiuntive

Il pulsante luminoso SCHNEIDER XB4FW36M5 è progettato per un’installazione semplice e rapida, garantendo un’eccellente connessione meccanica con la testa dell’operatore. È compatibile con blocchi LED universali per tutti i colori e offre una vasta scelta di blocchi di contatti per applicazioni generali o specifiche.
