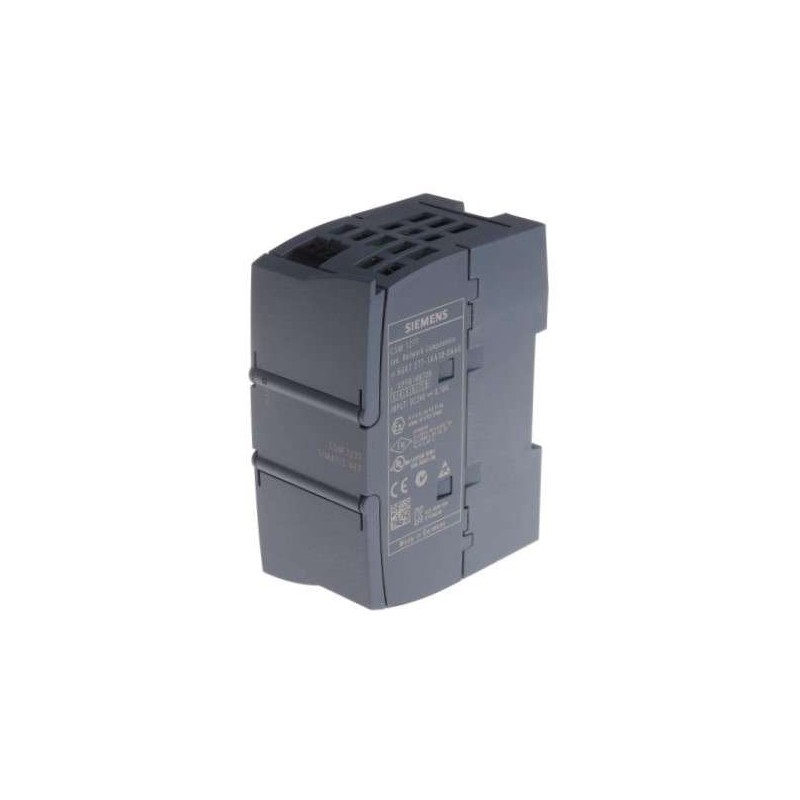

SIEMENS 6GK72771AA100AA0

Descrizione del Prodotto

Il modulo switch compatto Siemens CSM 1277 è progettato per il collegamento del SIMATIC S7-1200 e fino a tre ulteriori nodi su una rete Industrial Ethernet con velocità di trasmissione di 10/100 Mbit/s. Questo switch non gestito offre quattro porte RJ45 e supporta una tensione di alimentazione esterna di 24 V DC. È dotato di LED diagnostici per una rapida visualizzazione dello stato operativo e viene fornito con un manuale del prodotto elettronico su CD-ROM.

Caratteristiche Tecniche

Codice Prodotto: 6GK72771AA100AA0

EAN: 4019169854399

Numero di Porte: 4 porte RJ45

Velocità di Trasmissione: 10/100 Mbit/s

Tensione di Alimentazione: 24 V DC (range: 19,2 – 28,8 V)

Corrente Assorbita: 0,07 A

Potenza Dissipata: 1,6 W

Temperatura Operativa: da -20°C a +60°C

Montaggio: su guida DIN o a parete

Dimensioni (H x L x P): 100 mm x 45 mm x 75 mm

Grado di Protezione: IP20

Funzionalità Principali

– Connessione diretta al SIMATIC S7-1200 e fino a tre dispositivi aggiuntivi su Industrial Ethernet.

– Supporto per topologie di rete a stella o lineari.

– Funzione Autocrossover integrata per l’utilizzo di cavi di collegamento non incrociati.

– LED diagnostici per una rapida visualizzazione dello stato operativo.

– Manuale del prodotto elettronico incluso su CD-ROM.

Applicazioni Tipiche

Il modulo switch compatto Siemens CSM 1277 è ideale per l’espansione delle interfacce Ethernet sul SIMATIC S7-1200, consentendo il collegamento di ulteriori dispositivi di programmazione o componenti di rete. È particolarmente adatto per la realizzazione di reti Industrial Ethernet locali in configurazioni a stella o lineari, offrendo una soluzione economica e semplice per l’automazione industriale.
